17

Рекомендуется использовать поставляемый отдельно датчик диаметром   6 мм с дли-
ной кабеля 4м.

9.5.  Подсоединение реле минимального давления системы отопления :

–  удалите перемычку между клеммами 20 и 21;
–  проденьте двухпроводной кабель, идущий от реле минимального давления, через

проходную муфту в корпусе и подключите его к клеммам 20 и 21;

–  подключение к реле минимального давления производить согласно инструкции к

реле минимального давления.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максимальной дли-
ной до 30 м.

9.6.  Подсоединение выносной панели ОТ:

–  удалите перемычку между клеммами 16 и 17;
–  проденьте двухпроводной кабель, идущий от выносной панели, через проходную

муфту в корпусе и подключите его к клеммам 16 и 17;

–  подключение  к  выносной  панели  производить  согласно  инструкции  к  выносной

панели.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максимальной дли-
ной до 25 м.

9.7.  Подсоединение насоса на отопление:


ВНИМАНИЕ!

Максимальная мощность насоса подключаемого к клеммам не должна превы-
шать 160 Вт. При превышении мощности рекомендуется использовать проме-
жуточное реле.

–  проденьте  трехпроводной  кабель,  идущий  от  насоса,  через  проходную  муфту  в

корпусе;

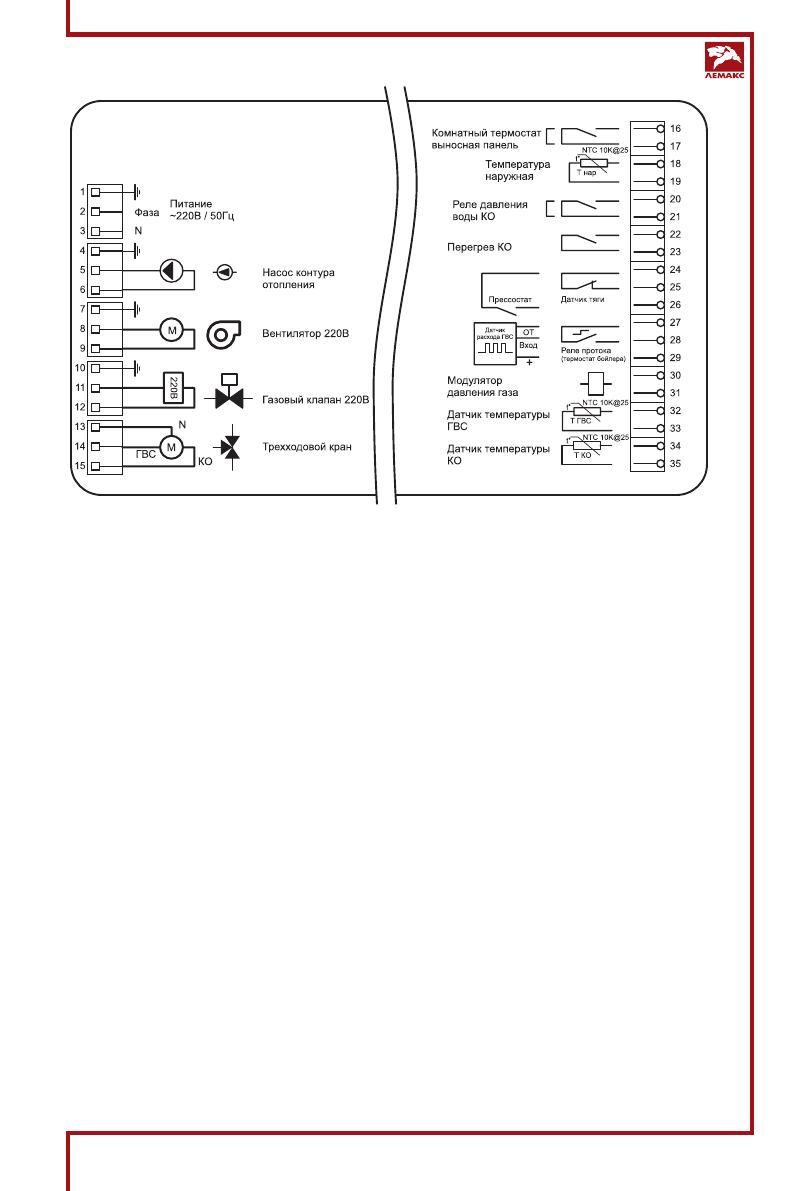

Рис. 10. Подключение дополнительных устройств
