10
Wise V2.08
1. Котёл
2. Группа безопасности котла
3. Мембранный расширительный бак
4. Датчик уличной температуры (опция)
5. Комнатный термостат или выносной мо-
дуль(опция)
6. Циркуляционный насос системы отопления
7. Отопительный прибор
8. Запорная арматура
9. Сливной кран
10. Обратный клапан

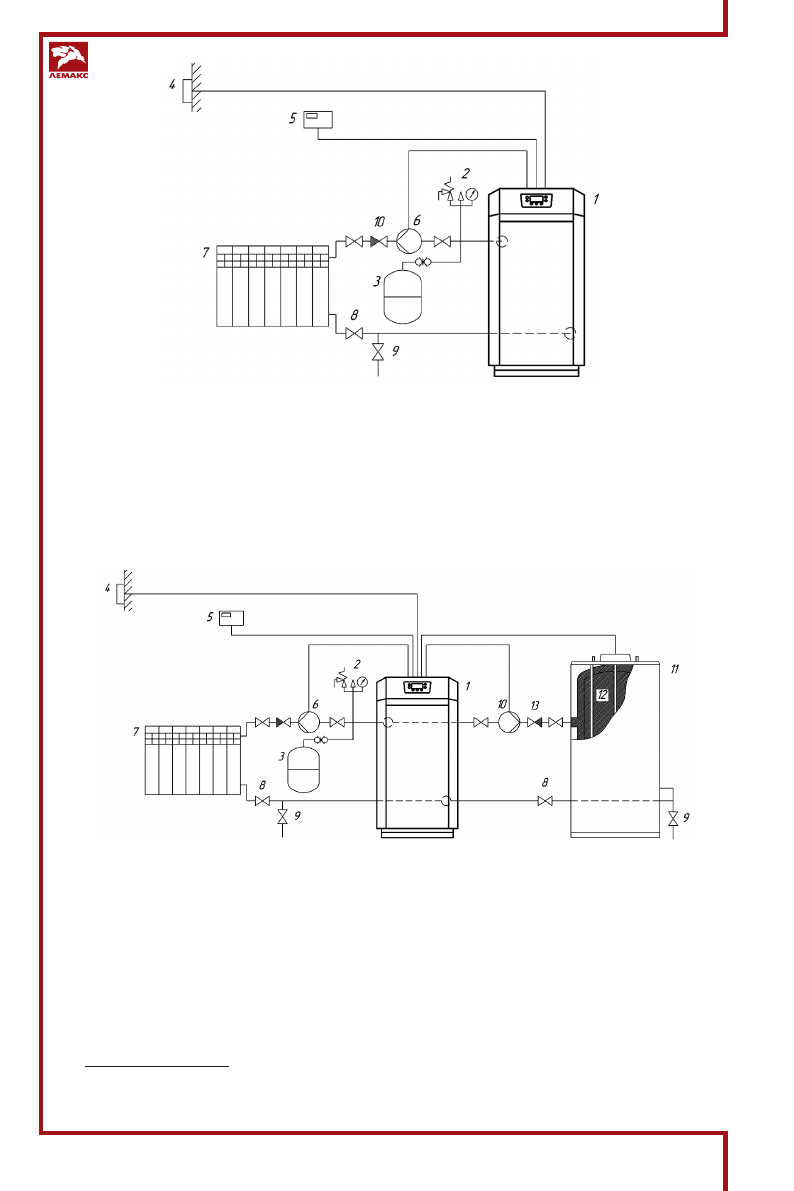

Рис. 6. Примерная гидравлическая схема подключения котла
к системе отопления *
Рис. 7. Примерная гидравлическая схема подключения котла к системе отопления
и ёмкостному водонагревателю с двумя насосами *
* Данная схема является примерной. Проект системы отопления должен разрабатываться специализи-
рованной организацией.
1. Котёл
2. Группа безопасности котла
3. Мембранный расширительный бак
4. Датчик уличной температуры (опция)
5. Комнатный термостат или выносной модуль
(опция)
6. Циркуляционный насос системы отопления
7. Отопительный прибор
8. Запорная арматура
9. Сливной кран
10. Циркуляционный насос водонагревателя
11. Водонагреватель
12. Датчик ГВС (опция)
13. Обратный клапан
Содержание
- 3 СОДЕРЖАНИЕ
- 4 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ; ОБЩИЕ УКАЗАНИЯ; нием правил окружающей среды.
- 5 ВВЕДЕНИЕ
- 6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 1; Наименование параметров; му отопления с учётом всех теплопотерь здания
- 8 МОНТАЖ КОТЛА; но-вытяжная вентиляция в верхней и нижней части здания.; Рис. 4. Схема размещения котла в помещении
- 9 в проекте на систему отопления.; РЕКОМЕНДУЕМЫЕ ГИДРАВЛИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ КОТЛА
- 11 и ёмкостному водонагревателю с разделительным клапаном *
- 12 ПУСК КОТЛА; Таблица 4; Нажимая кнопку «MODE» можно выбрать режим работы котла; Таблица 5; OFF
- 14 НАСТРОЙКА СТАНДАРТНЫХ ПАРАМЕТРОВ КОТЛА; Таблица 6
- 16 ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ
- 17 Рис. 10. Подключение дополнительных устройств
- 18 ЭЛЕКТРООБОРУДОВАНИЕ; и максимальным диаметром 8 мм.
- 19 СООБЩЕНИЯ ОБ ОШИБКАХ; Для осуществления сброса ошибки котла нажмите кнопку; RESET
- 21 Важно! Режим заполнения КО теплоносителем.; НАСТРОЙКА ГАЗОВОГО КЛАПАНА
- 22 УКАЗАНИЯ ПО УХОДУ; рами на газовом топливе»
- 23 ПАСПОРТ ИЗДЕЛИЯ; ОБЩИЕ СВЕДЕНИЯ; Габаритные размеры приведены на рисунке 4 и в таблице 3.; КОМПЛЕКТНОСТЬ; Наименование; Котел отопительный газовый «Лемакс» серии «WISE»; ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; тационных характеристик.
- 25 ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; Дата; Проверить работу газового клапана
- 26 КОНТРОЛЬНЫЕ ТАЛОНЫ; КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж
