15
№
пара-
метра
Параметр
Описание
Диапа-
зон
Завод-
ские на-
стройки
Р13
Конфигурация гидравличе-
ской системы
0 – 3-х ходовой кран + циркуляционный насос
1 – два циркуляционных насоса
0-1
0
Р14
МА Х мощность в режиме
ГВС
Задаёт мощность в режиме ГВС
0-100%
100
Р15
Ограничение роста темпе-
ратуры отопления в режиме
ГВС
Функция не активна
-//-
0
Р16
MIN мощность для процесса
регулирования (отопление
и ГВС)
Позволяет регулятору температуры работать на линейном
участке характеристике клапана
0-100%
5
Р17
Время набора мощности
для ГВС
Время после розжига горелки, когда мощность её плавно
повышается от значения Р16 до максимальной или мощно-
сти, определённой регулятором температуры ГВС. 1 шаг
значения параметра равен 2 сек.
0-255
0
Р18
Выбор устройства контроля
расхода ГВС
Функция не активна
-//-
0
Р19
Выбег вентилятора
Время работы вентилятора после выключения горелки
(требуется оснащение системой принудительного дымо-
удаления турбонасадки «Лемакс»)
10-60 сек
35
Р20
Выбор типа устройства для
контроля давления воды
0 – реле давления
1 – датчик давления
0-1
0
Р21
Режим работы смеситель-
ного узла
0 – прямой
1 - обратный
0-1
1
Р22
Режим работы насоса
Функция не активна
0-40
0
Р23
Режим работы насоса
Функция не активна
50-100
100
Р24
Режим работы насоса
Функция не активна
10-240
30
Р25
Режим работы насоса
Функция не активна
0-100
0
Р26
Алгоритм работы NTC
Функция не активна
0-255
0
Р27
Выбор информации вы-
водимой в нижней строке
индикатора
0 – ничего
1 – давление теплоносителя в контуре отопления
2 – температура наружного термодатчика (дополнитель-
ный аксессуар)
0-2
0
8.1. Выбор кривой нагрева

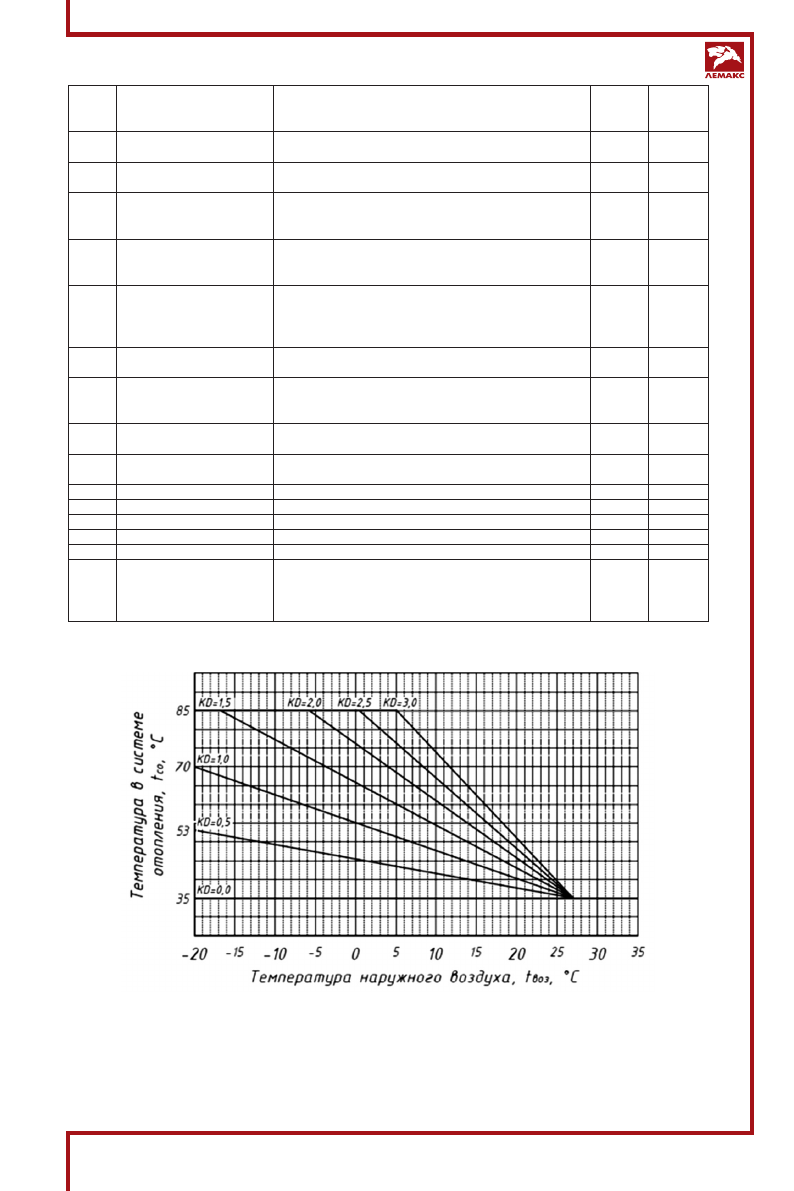

Рис. 9. Кривые нагрева
Выбор кривой нагрева, т.е. зависимости температуры подачи в контур системы ото-
пления от температуры наружного воздуха возможен только при подключении датчи-
ка уличной температуры.
