DIVABEL

6

RU

4. УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1  Регулировки

Регулировку  котла,  его  переналадку  и  техническое  обслуживание  могут  проводить  только
сервисные  специалисты  организации,  имеющей  соответствующую  лицензию  на  проведе-
ние  данного  вида  работ.  Специалисты  должны  быть  аттестованы  и  иметь  необходимые
разрешения и документы, подтверждающие их классификацию.
Пользователям  и  людям,  не  имеющим  необходимых  разрешений  и  документов  для  рабо-
ты  с  газовым  оборудованием,  категорически  запрещаются  любые  манипуляции  с  котлом,
связанные  с  его  настройкой  по  давлению  газа  (регулировкой  по  мощности),  переналадкой
на другой вид (тип) газа и с его техническим обслуживанием. В случае нарушения данного
запрета,  гарантийные  обязательства,  которые  производитель  (дилер)  должен  соблюдать
во  время  гарантийного  срока  эксплуатации  котла,  будут  прекращены,  а  гарантия  на  котел
утрачена.

Сервисное меню

Для  входа  в  сервисное  меню  нажмите  кнопку

«RESET»

  и  удерживайте  ее  в  течение

10  секунд.  Кнопками  регулировки  температуры  ОВ  (поз.  3  и  4  рис.1)  выбирается  код  па

-

раметра,  кнопками  регулировки  температуры  ГВС  (поз.  1  и  2  рис.1)  изменяется  значение
параметра (см. таблицу 8).
Для  выхода  из  сервисного  меню  нажмите  кнопку

«RESET»

  и  удерживайте  ее  в  течение

10 секунд.

Таблица 8 – Расшифровка значений в сервисном меню

Код

Название параметра

Значение параметра

По умолчанию

P01

Тип газа

0 – Природный газ

0

1 – Сжиженный газ

P02

Интенсивность нагрева ОВ

1°С – 20°С

5°С/мин

P03

Пауза перед повторным
включением отопления

0 – 10 мин

1 мин

P04

Выбег насоса

0 – 20 мин

6 мин

P05

Макс. температура ОВ

НЕ ИЗМЕНЯТЬ

НЕ ИЗМЕНЯТЬ

31°С – 85°С

85°С

P06

P08

P07

55°С – 65°С

55°С

00-25°С

5°С

P09

Частота питающей сети

Мощность розжига

Диапазон настройки: 10–70%

30%

P10

P11

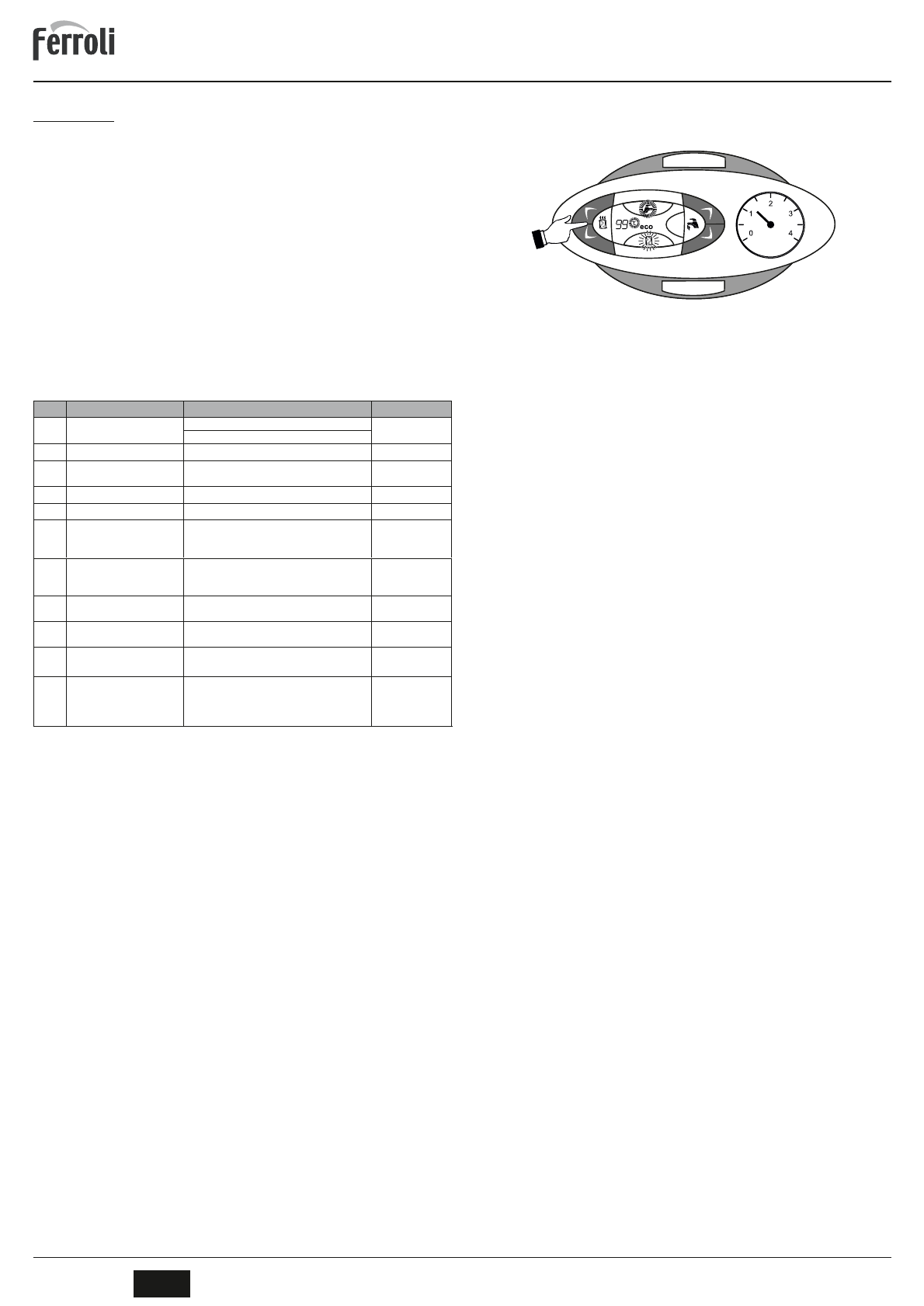

рис. 13 – Режим TEST (мощность системы отопления = 100%)

Нажмите на кнопки системы отопления (поз. 3 и 4 – рис. 1) для увеличения или уменьшения
мощности ( минимальная мощность = 00%, максимальная мощность = 100%).

В случае активации режима TEST и забора воды ГВС, достаточного для активации режима
ГВС, котел остается в режиме TEST, но 3-ходовой клапан переключается в режим ГВС.

Для  отключения  режима  TEST  одновременно  нажмите  на  кнопки  ГВС  (поз.  1  и  2  –  рис.  1)

в течение 5 секунд.

Режим TEST в любом случае автоматически отключится через 15 минут или по завершении
забора воды ГВС ( в случае если величина забора достаточна для активации режима ГВС).

Регулировка давления на горелку

Этот  агрегат,  относящийся  к  типу  с  модулируемым  пламенем,  имеет  два  фиксированных
значения давления: минимальное и максимальное. Эти значения следует взять из таблицы
технических данных на основе используемого типа газа.
•

Подключите манометр к разъему для замера давления «В», расположенному на выхо-
де из газового клапана.

•

Снимите защитный колпачок «D», открутив винт «А».

•

Запустите котел в тестовом режиме TEST.

•

Отрегулируйте максимальную мощность на максимальное значение.

•

Отрегулируйте  максимальное  давление  винтом  «G»  ,  поворачивая  его  по  часовой
стрелки для увеличения и против часовой стрелки – для уменьшения давления.

•

Отсоедините  один  из  двух  соединителей  от  катушки  регулирования  Modureg  «С»
на газовом клапане.

Перенастройка на другой тип газа

Агрегат рассчитан дпя работы как на метане, так на сжиженном нефтяном газе. Подготовка
котпа  к  работе  на  том  ипи  другом  газовом  топливе  производится  на  заводе,  причем  соот

-

ветствующее  указание  приведено  на  упаковке,  а  также  на  табличке  технических  данных,
установленной  на  самом  агрегате.  В  случае  необходимости  перевода  котла  на  работу

с газом, отличным от газа, для которого он был настроен на заводе, необходимо приобрести
специально  предусмотренный  для  этой  цели  комплект  для  переоборудования  и  действо-
вать, как указано ниже:

1.

Отключите электрическое питание от котла и закройте газовый вентиль.

2.

Замените  форсунки  на  главной  горелке,  устанавливая  форсунки,  рекомендованные
в таблице с техническими данными на стр. 5, в зависимости от используемого типа газа

3.

Подайте питание на котел и откройте газовый вентиль.

4.

Изменение параметра, соответствующего типу газа:
•

установите котел в режим ожидания

•

удерживайте кнопку

«RESET»

 10 секунд на дисплее появится надпись РО1;

•

кнопками ГВС измените параметр на «1» – значение для сжиженного газа;

•

удерживайте кнопку

«RESET»

 10 секунд для выхода из режима настройки;

•

котел вернется в режим ожидания;

5.

Отрегулируйте минимальное и максимальное давление на горелке (см. соответствую-
щий параграф), задавая значения из таблицы технических данных для используемого
типа газа.

6.

Наклейте этикетку, содержащуюся  в комплекте по переводу  на другой тип газа,  возле
таблички с техническими данными, чтобы подтвердить состоявшийся перевод.

Активация тестового режима TEST

Одновременно нажмите на кнопки системы ГВС (поз. 1 и 2 – рис. 1) на 5 секунд, чтобы вклю

-

чить тестовый режим TEST Котел включится на максимальной мощности, заданной так, как
указано в следующем параграфе.

На  дисплее  мигают  символы  отопления  и  ГВС  (рис.  1З);  рядом  отображается  мощность
отопления.

не используется

не используется

не используется

не используется

00= 50Гц

00 = 50Гц
01 = 60Гц

Разница температур


Включ-выключ. СО

Ограничение максимальной
температуры ГВС

reset

eco/comfort

reset

eco/comfort

•

Отрегулируйте минимальное давление винтом «Е», поворачивая его по часовой стрел-
ки для увеличения и против часовой стрелки - для уменьшения давления.

•

Подсоедините соединитель, ранее снятый с катушки регулирования Modureg, на газо-
вый клапан.

•

Убедитесь, что максимальное давление не изменилось

•

Верните на место защитный колпачок «D».

•

Для  завершения  тестового  режима  TEST  повторите  процедуру  активации  или  подо-
ждите 15 минут.
