DIVABEL
11
RU

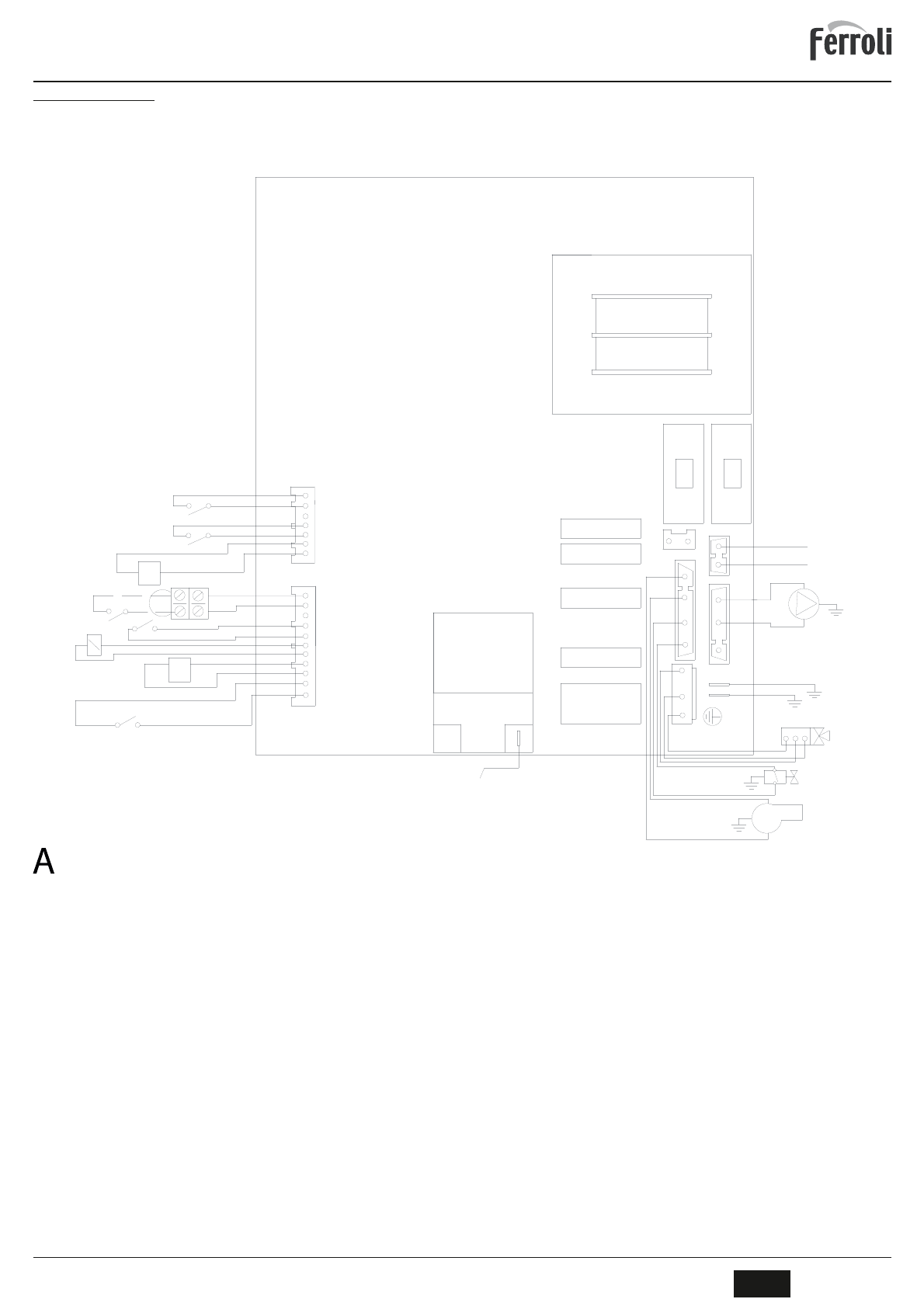

5.5 Электрическая схема
рис. 19 – Электрическая схема
Внимание: Перед подключением
комнатного термостата
или
устройства дис-
танционного управления с таймером
необходимо удалить перемычку на доске
зажимов.
L
230 V
50 Hz
F1
F2
3,15
А
250 V
Т.
34
38
72
47
Т.
42
114
81
1
2
3
16
44
95
32
N
PRO 1338 V
1
.3
Х
2
Х
4
Х
5
Х
7
Х
3
Х1
49
43
где:
16
Вентилятор
32
Циркуляционный насос системы отопления
34
Датчик системы отопления
38
Расходомер
42
Датчик температуры воды в системе отопления
43
Реле давления воздуха
44
Газовый клапан
47
Катушка регулирования «
Modureg
»
49
Предохранительный термостат
72
Комнатный термостат (опция)
81
Поджигающий/следящий электрод
95
Трехходовой клапан
114
Реле давления воды
