DIVABEL

4

RU

Комнатный термостат

ВНИМАНИЕ:  КОМНАТНЫЙ  ТЕРМОСТАТ  ДОЛЖЕН  БЫТЬ  УСТРОЙСТВОМ  С  КОН-
ТАКТАМИ  НЕ  ПОД  НАПРЯЖЕНИЕМ.  ПОДАЧА  НАПРЯЖЕНИЯ  230В  НА  КЛЕМЫ
КОМНАТНОГО ТЕРМОСТАТА ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ
ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.

При  подкпючении  регуляторов  комнатной  температуры  с  повременной  программой  управ-
ления или таймера, не следует запитывать их через размыкающие контакты. В зависимости
от типа устройства питание должен подводиться напрямую от сети или от батареек.

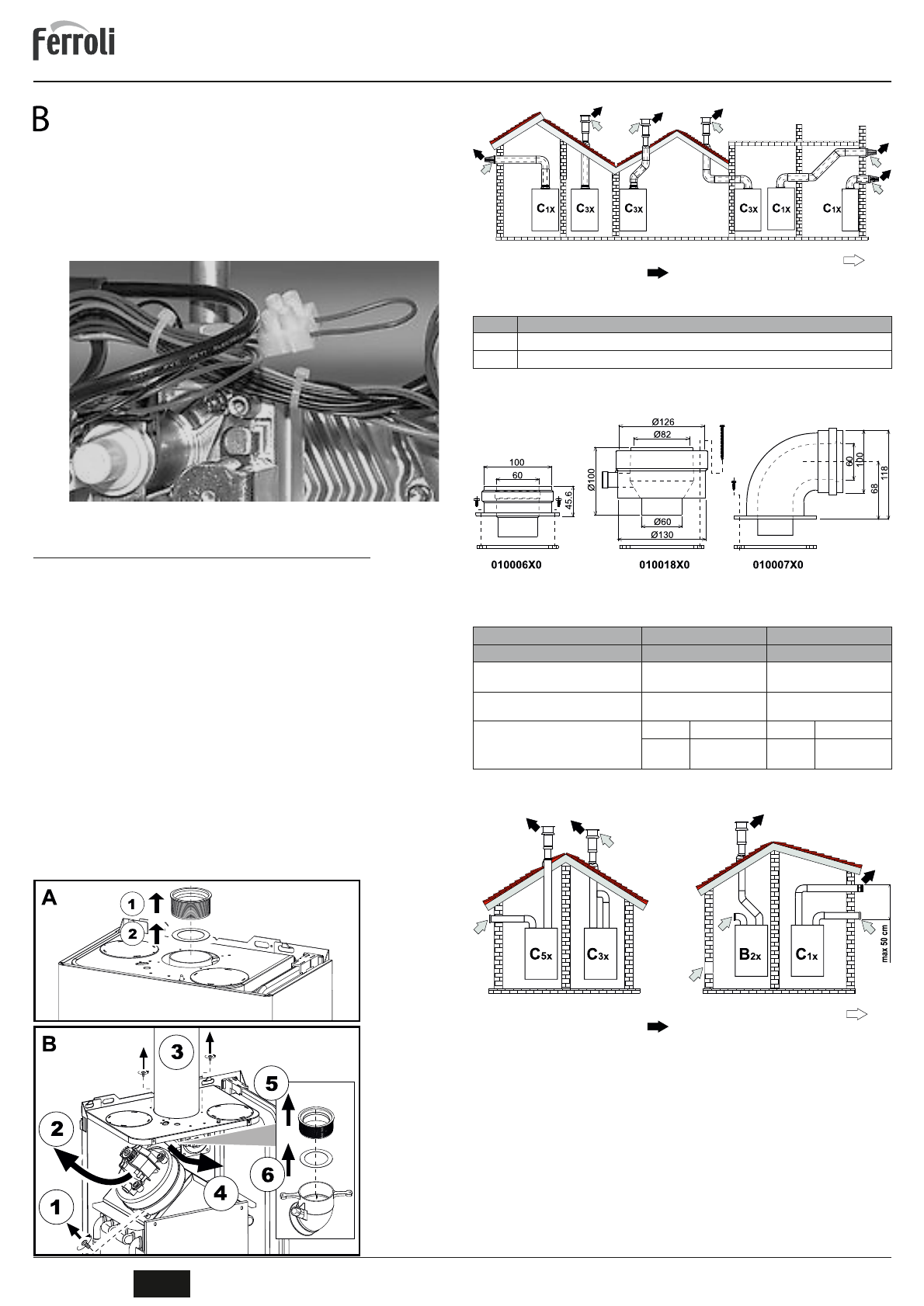

Доступ к электрической кпемной панели

Сняв  обшивку  котла,  можно  получить  доступ  к  электрической  кпемной  панели.  Расположе-
ние кпем для различных подкпючений приводится также на электрической схеме на рис. 19.

рис. 7 – Доступ к кпеммной панели

3.6  Воздуховоды для притока воздуха/удаления продуктов сгорания

Котел  модификации  «С»  (открытая  камера  сгорания).  Труба  присоединения  к  дымоходу
должна иметь диаметр не меньший, чем диаметр соединительного патрубка дымохода кот-
ла. После патрубка дымохода котла должен идти вертикальный участок дымохода длиной
не менее 0,5 метра. Размеры и монтаж дымохода и присоединительной трубы должны со

-

ответствовать действующим нормам.
Котел  модификации  «С»  оборудован  предохранительным  термостатом  дымовых  газов,
блокирующим работу котла в случае плохой тяги или засорения дымовой трубы. Запреща-
ется вскрывать данное устройство или блокировать его работу.
Котел модификации «F» (закрытая камера сгорания). Воздухозабор и выход дымовых газов
присоединяются соответственно к  системам аспирации и дымоудаления, которые должны
удовлетворять приведенным ниже требованиям. Данный аппарат сертифицирован для при-
менения со всеми конфигурациями воздуховодов Cny, указанными на табличке технических
данных. Тем не менее, возможно, что применение некоторых конфигураций ограничивается
или  запрещается  местными  законами,  нормами  или  правилами.  Прежде  чем  приступать  к
монтажу, внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте их
строгое соблюдение. Кроме того, необходимо соблюдать действующие правила, касающи-
еся расположения оголовков воздуховодов на стене или крыше и минимальных расстояний
от окон, стен, других воздуховодов и т.д.

Диафрагмы

Для обеспечения работы котла модификации «F» необходимо установить диафрагмы, вхо-
дящие  в  поставку  агрегата,  согласно  указаниям,  приведенным  далее  в  таблицах.  Прове-
рить, что в котле находится диафрагма (в случае необходимости в ее использовании) и что
она правильно установлена.

А – Замена, когда

котел не уста-
новлен

В – Замена, когда

котел и дымовые
трубопроводы
уже установлены

Подсоединение с помощью коаксиальных труб

рис. 8 – Примеры присоединения с помощью коаксиальных труб (

=

Воздух /

 = Дымовые газы)

Таблица 2 – Варианты исполнения

Тип

Наименование

C1X

Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену

C3X

Вертикальные трубы для притока воздуха и удаления дымовых газов через крышу

Для коаксиального подсоединения установите на агрегате один из следующих соединитель-
ных элементов. Отверстия в стене для крепления котла следует выполнять в соответствии
с рисунком на обложке.

рис. 9 – Начальные элементы для коаксиальных воздуховодов

Таблица 3 – Диафрагмы для коаксиальных воздуховодов

Коаксиальный 60/100

Коаксиальный 80/125

Максимально дonycтимaя длина

5 м

10 м

Величина уменьшения
на каждое колено с углом 90

°

1 м

0,5 м

Величина уменьшения
на каждое колено с углом 45

°

0,5 м

0,25 м

Используемая диафрагма

0–2 м

Ø

43

0–3 м

Ø

43

2–5 м

Без диафраг-

мы

3–10 м

Без диафраг-

мы

Подсоединение с помощью раздельных труб

рис. 10 – Примеры присоединения с помощью коаксиальных труб (

=

Воздух /

 = Дымовые газы)
