DIVABEL

9

RU

Таблица 10 – Условные обозначения рис. 16a, рис. 16б, рис. 17 и рис. 18

5 – Закрытая камера
7 – Подвод газа
8 – Выход воды системы ГВС
9 – Вход воды в систему отопления
10 – Подача воды в систему отопления
11 – Обратный трубопровод системы отопления
14  – Предохранительный клапан
16 – Вентилятор
19 – Камера сгорания
22 – Горелка
27 – Основной теплообменник
28 – Дымовой коллектор
29 – Коллектор на выходе дыма
32 – Циркуляционный насос системы отопления
34 – Температурный датчик системы отопления
36 – Автоматический воздухоотвод
37 – Фильтр на входе холодной воды
38 – Датчик протока ГВС
39 – Ограничитель расхода воды
42 – Датчик температуры воды в системе ГВС
43 – Реле давления воздуха
44 – Газовый клапан
49 – Предохранительный термостат
56 – Расширительный бак
74 – Кран для заливки воды в систему отопления
78 – Прерыватель тяги
81 – Электрод
95 – Трехходовой кран с сервоприводом
114 – Реле давления воды
126 – Термостат дымоудаления
187 – Диафрагма продуктов сгорания
194 – Теплообменник системы ГВС
241 – Байпас
364 – Устройство защиты от конденсата

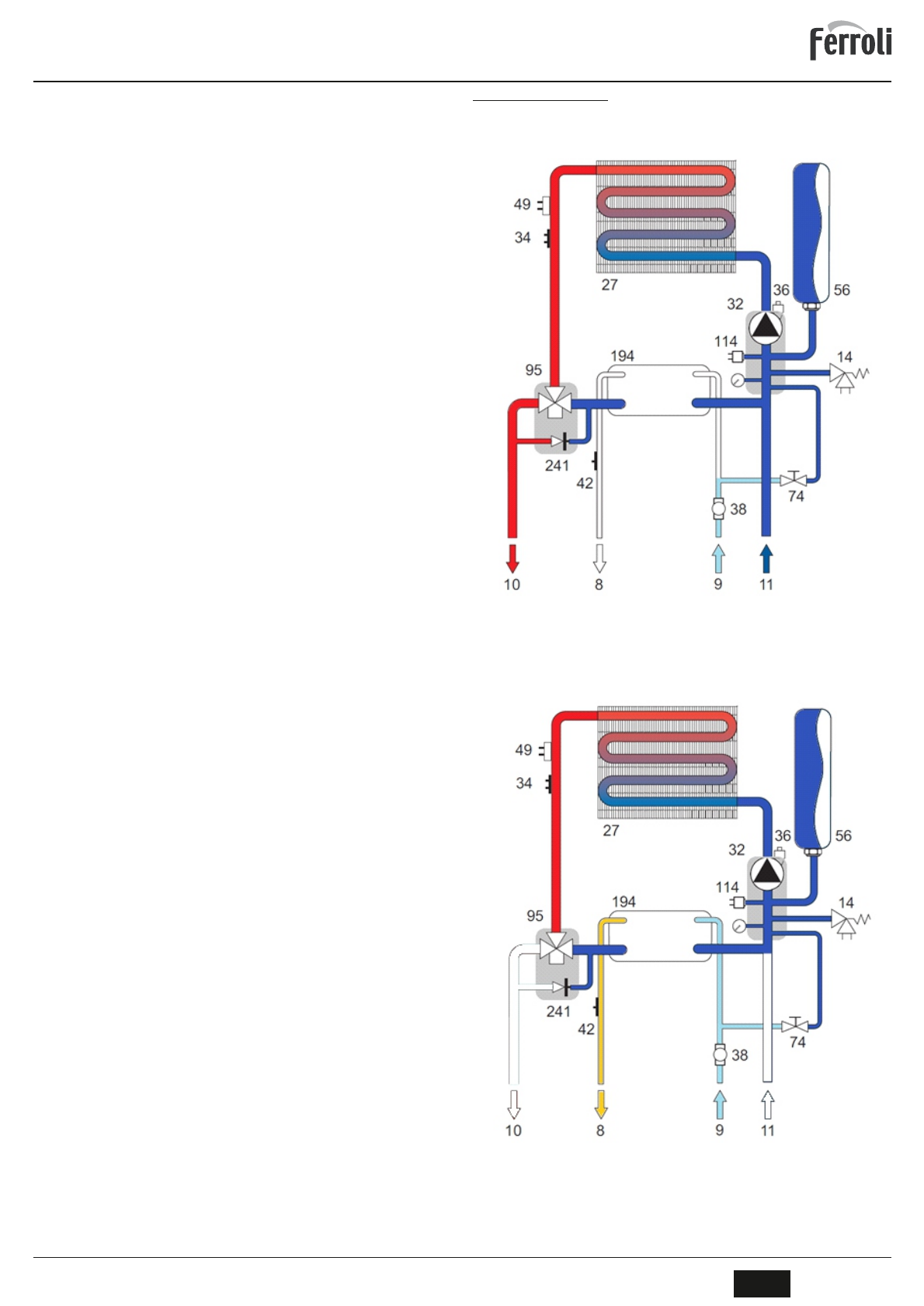

5.2  Гидравлический контур

рис. 17 – Отопительный контур

рис. 18 – Контур ГВС
