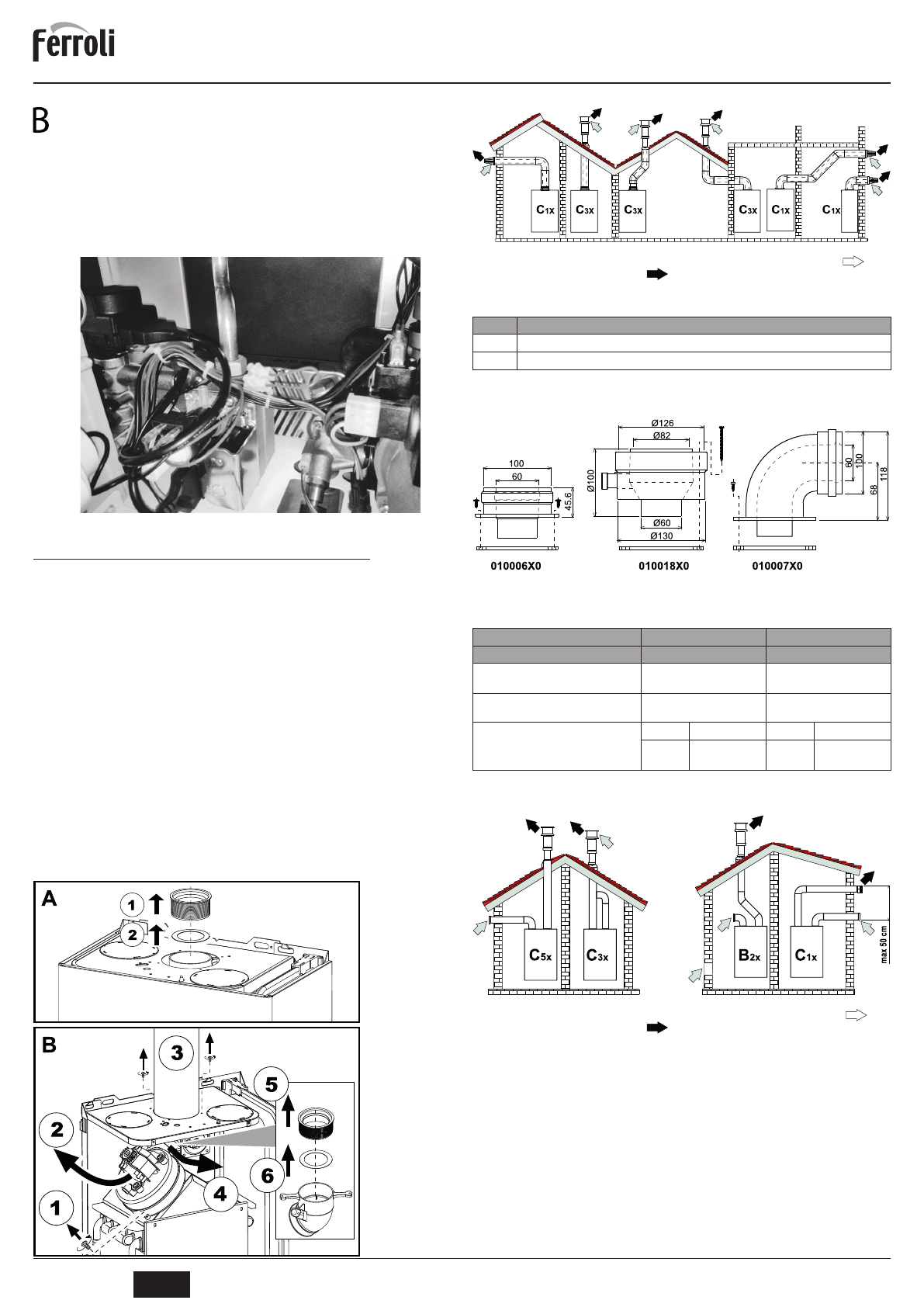

FORTUNA H

4

RU

Комнатный термостат

ВНИМАНИЕ:  КОМНАТНЫЙ  ТЕРМОСТАТ  ДОЛЖЕН  БЫТЬ  УСТРОЙСТВОМ  С  КОН

-

ТАКТАМИ  НЕ  ПОД  НАПРЯЖЕНИЕМ.  ПОДАЧА  НАПРЯЖЕНИЯ  230В  НА  КЛЕММЫ

КОМНАТНОГО ТЕРМОСТАТА ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ

ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.

При подключении регуляторов комнатной температуры с повременной программой управ

-

ления или таймера, не следует запитывать их через размыкающие контакты. В зависимости

от типа устройства питание должен подводиться напрямую от сети или от батареек.

Доступ к электрической клеммной панели

Сняв обшивку котла, можно получить доступ к электрической клеммной панели. Расположе

-

ние клемм для различных подключений приводится также на электрической схеме на рис. 19.

рис. 7 – Доступ к клеммной панели

3.6  Воздуховоды для притока воздуха/удаления продуктов сгорания

Котел  модификации  «С»  (открытая  камера  сгорания).  Труба  присоединения  к  дымоходу

должна иметь диаметр не меньший, чем диаметр соединительного патрубка дымохода кот

-

ла. После патрубка дымохода котла должен идти вертикальный участок дымохода длиной

не менее 0,5 метра. Размеры и монтаж дымохода и присоединительной трубы должны со

-

ответствовать действующим нормам.

Котел  модификации  «С»  оборудован  предохранительным  термостатом  дымовых  газов,

блокирующим работу котла в случае плохой тяги или засорения дымовой трубы. Запреща

-

ется вскрывать данное устройство или блокировать его работу.

Котел модификации «F» (закрытая камера сгорания). Воздухозабор и выход дымовых газов

присоединяются соответственно к системам аспирации и дымоудаления, которые должны

удовлетворять приведенным ниже требованиям. Данный аппарат сертифицирован для при

-

менения со всеми конфигурациями воздуховодов Cny, указанными на табличке технических

данных. Тем не менее, возможно, что применение некоторых конфигураций ограничивается

или  запрещается  местными  законами,  нормами  или  правилами.  Прежде  чем  приступать

к  монтажу,  внимательно  ознакомьтесь  с  соответствующими  предписаниями  и  обеспечьте

их строгое соблюдение. Кроме того, необходимо соблюдать действующие правила, касаю-

щиеся расположения оголовков воздуховодов на стене или крыше и минимальных расстоя

-

ний от окон, стен, других воздуховодов и т.д.

Диафрагмы

Для обеспечения работы котла модификации «F» необходимо установить диафрагмы, вхо

-

дящие  в  поставку  агрегата,  согласно  указаниям,  приведенным  далее  в  таблицах.  Прове

-

рить, что в котле находится диафрагма (в случае необходимости в ее использовании) и что

она правильно установлена.

А – Замена, когда

котел не уста

-

новлен

В – Замена, когда

котел и дымовые

трубопроводы

уже установлены

Подсоединение с помощью коаксиальных труб

рис. 8 – Примеры присоединения с помощью коаксиальных труб (

=

Воздух /

 = Дымовые газы)

Таблица 2 – Варианты исполнения

Тип

Наименование

C1X

Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену

C3X

Вертикальные трубы для притока воздуха и удаления дымовых газов через крышу

Для коаксиального подсоединения установите на агрегате один из следующих соединитель

-

ных элементов. Отверстия в стене для крепления котла следует выполнять в соответствии

с рисунком на обложке.

рис. 9 – Начальные элементы для коаксиальных воздуховодов

Таблица 3 – Диафрагмы для коаксиальных воздуховодов

Коаксиальный 60/100

Коаксиальный 80/125

Максимально дoпycтимaя длина

5 м

10 м

Величина уменьшения

на каждое колено с углом 90

°

1 м

0,5 м

Величина уменьшения

на каждое колено с углом 45

°

0,5 м

0,25 м

Используемая диафрагма

0–2 м

Ø43

0–3 м

Ø43

2–5 м

Без диафраг

-

мы

3–10 м Без диафраг

-

мы

Подсоединение с помощью раздельных труб

рис. 10 – Примеры присоединения с помощью коаксиальных труб (

=

Воздух /

 = Дымовые газы)
