FORTUNA H

3

RU

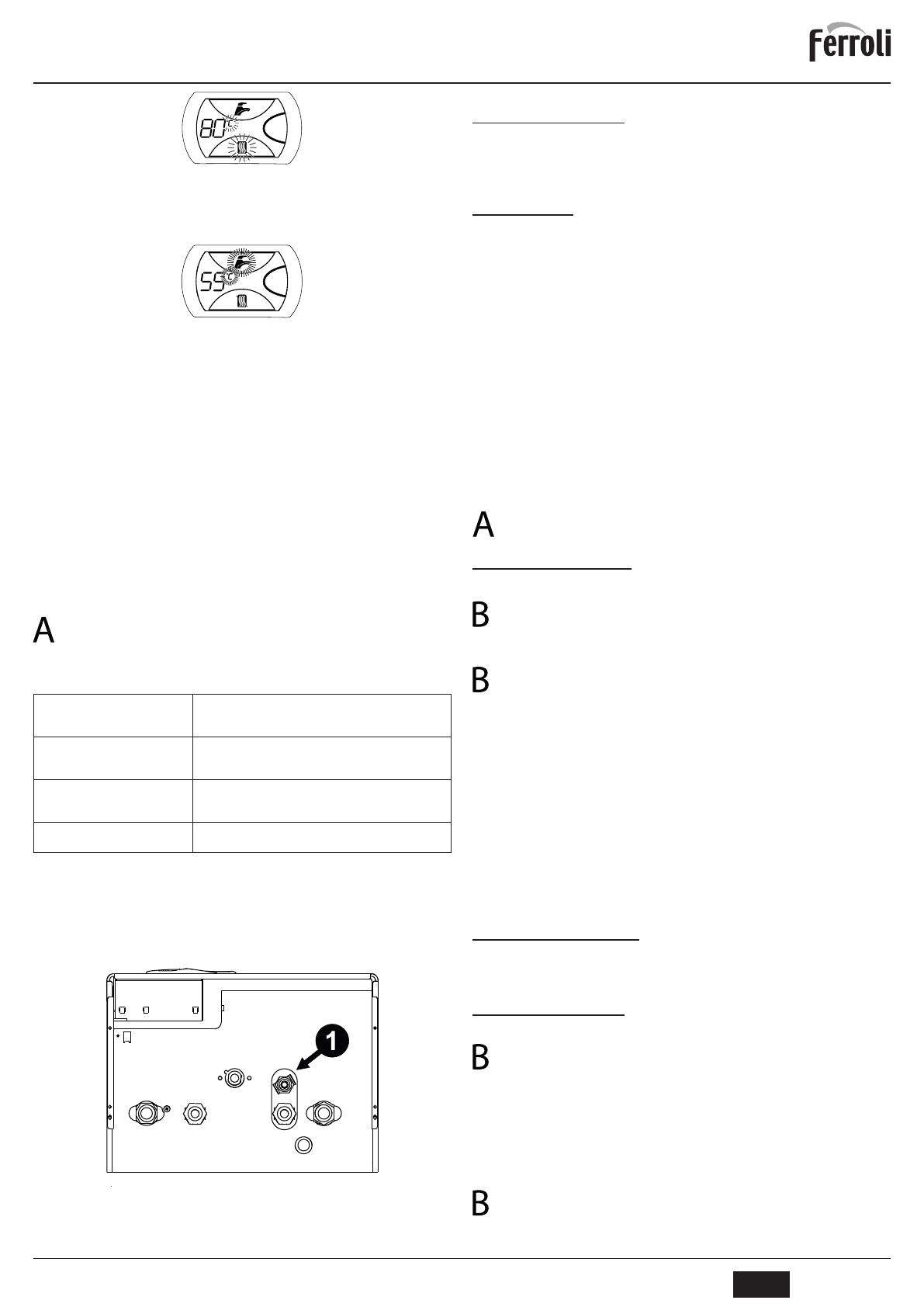

рис. 4

Регулировка температуры в системе горячего водоснабжения (ГВС)

С  помощью  кнопок  системы  ГВС  (поз.  1  и  2  –  рис.  1)  можно  изменить  температуру  воды

в бойлере от минимальной 35°С до максимальной 55°С.

рис. 5

Регулировка температуры воздуха в помещении (с помощью опционного термостата

температуры в помещении)

Задайте с помощью комнатного термостата нужную температуру внутри помещения. При

отсутствии комнатного термостата котел обеспечивает поддержание в системе отопления

заданной температуры воды.

Регулировка температуры воздуха в помещении (с помощью опционного устройства

ДУ с таймером)

Задайте  с  помощью  устройства  ДУ  с  таймером  нужную  температуру  внутри  помещения.

Котел  будет  поддерживать  температуру  воды  в  системе,  необходимую  для  обеспечения

в помещении заданной температуры воздуха. О том, что касается работы котла с устрой

-

ством ДУ с таймером, см. соответствующую инструкцию на это устройство.

Исключение бойлера (режим «Comfort»)

Пользователь  имеет  возможность  исключать  систему  нагрева/поддержания  температуры

воды в бойлере. В этом случае котел не будет вырабатывать воду для ГВС.

Бойлер  может  быть  выключен  пользователем  (режим

«Comfort»

)  путем  нажатия  кнопки

«Eco/Comfort»

 (поз. 7 – рис. 1). При работе в режиме

«Eco»

 на дисплее высвечивается со

-

ответствующий символ (поз. 12 – рис. 1). Для включения режима

«Comfort»

 снова нажмите

кнопку

«Eco/Comfort»

 (поз. 7 – рис. 1).

Регулирование с дистанционного пульта управления с таймером

Если  к  котлу  подключено  устройство  дистанционного  управления  с  таймером

(опция), вышеописанные регулировки производятся в соответствии с указаниями,

приведенными в таблице 1.

Таблица 1

Регулировка температуры

воды в системе отопления

Регулировку  можно  осуществлять  как  через  меню

Пульта  ДУ  с  таймером,  так  и  с  панели  управления

котла.

Регулировка температуры

в системе горячего водоснаб

-

жения (ГВС)

Регулировку  можно  осуществлять  как  через  меню

Пульта  ДУ  с  таймером,  так  и  с  панели  управления

котла.

Переключение режимов

«Лето»/ «Зима»

Режим  «Лето»  обладает  приоритетом  над  командой

на включение отопления, которая может поступить от

пульта ДУ с таймером.

Выбор режимов «Eco/

Comfort»

Выбор  желаемого  режима  может  осуществляться

только с панели управления котла.

Регулировка давления воды в системе

Давление в контуре отопления при заполнении холодного контура, считанное манометром

котла (поз. 16 – рис. 1), должно составлять приблизительно 1,2 бар. Если во время работы

давление воды в системе упадет до величины ниже минимально допустимой, котел будет

остановлен  и  на  дисплее  высветится  ошибка  F37.  С  помощью  крана  подпитки  (поз.  1  –

рис. 6) довести давление до необходимого значения. По окончании операции всегда закры

-

вайте кран подпитки.

рис. 6 – Кран заполнения котла

3.  МОНТАЖ
3.1  Указания общего характера

УСТАНОВКА  И  НАСТРОЙКА  КОТЛА  ДОЛЖНА  ОСУЩЕСТВЛЯТЬСЯ  ТОЛЬКО  СПЕЦИА

-

ЛИЗИРОВАННЫМ ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, ПРИ

СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ УКАЗАНИЙ, ПРЕДПИСА

-

НИЙ  ДЕЙСТВУЮЩЕГО  ЗАКОНОДАТЕЛЬСТВА,  ПОЛОЖЕНИЙ  МЕСТНЫХ  НОРМ  И  ПРА

-

ВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.

3.2  Место установки

Установка и эксплуатация модификации «С» котла допускается только в помещениях, обо

-

рудованных постоянно действующей вентиляцией. Недостаточный приток воздуха, необхо

-

димого для горения, будет препятствовать нормальной работе котла. Кроме того, продукты

сгорания,  образующиеся  в  таких  условиях,  при  попадании  в  помещение  могут  серьезно

угрожать здоровью и жизни находящихся там людей.

Камера сгорания котла модификации «F» герметично изолирована относительно помеще

-

ния, что позволяет установить котел в любом помещении. Тем не менее помещение, в кото

-

ром устанавливается котел, должно иметь достаточную вентиляцию для предотвращения

опасных ситуаций в случае хотя бы малых утечек газа. Согласно Директиве ЕЭС №2009/142

данная норма безопасности является обязательной для всех видов оборудования, работа

-

ющего на газе, в том числе и для аппаратов с так называемой герметичной камерой.

В соответствии со стандартом EN 297/А6 котел модификации «F» может работать в частич

-

но защищенном месте при температуре окружающего воздуха не ниже -5°С. Рекомендуется

установить котел под скатом крыши, на балконе или в укрытой от непогоды нише.

В любом случае в месте установки котла не должны находиться пыль, огнеопасные предме

-

ты и материалы или едкие газы.

Котел предназначен для подвески на стену и поставляется в комплекте с подвесным крон

-

штейном. Прикрепите кронштейн к стене при соблюдении размеров, приведенных на рисун

-

ке на обложке руководства, и подвесьте на него котел. По специальному заказу может быть

поставлен  металлический  шаблон  для  наметки  на  стене  точек  просверления  крепежных

отверстий. При установке на стене должно быть обеспечено прочное и надежное крепление

котла.

Если аппарат устанавливается среди мебели или боком к стене, следует предусмот

-

реть  свободное  пространство,  необходимое  для  демонтажа  кожуха  и  выполнения

обычных работ по техобслуживанию.

3.3  Гидравлические соединения
Предупреждения

Сливное  отверстие  предохранительного  клапана  должно  быть  соединено  с  ворон

-

кой или се сливной трубой во избежание излияния воды на пол в случае повышения

давления в отопительном контуре. В противном случае изготовитель котла не несет

никакой ответственности за затопление помещения при срабатывании предохрани

-

тельного клапана.

Прежде чем приступать к подключению котла к системе газоснабжения, удостоверь

-

тесь, что котел настроен для работы на имеющемся виде газа и тщательно прочисти

-

те все трубы системы

Выполните подключения к соответствующим штуцерам согласно чертежу (рис. 16, стр. 8)

и в соответствии с символами, имеющимися на самом агрегате.

ПРИМЕЧАНИЕ: аппарат оснащен внутренним байпасом системы отопления.

Характеристики воды для системы отопления

В случае, если жесткость воды превышает 25°F (1°F=10 ппм СаСО

3

), используемая вода

должна быть надлежащим образом подготовлена, чтобы предотвращать образование на

-

кипи  в  котле.  Процесс  обработки  воды  не  должен  доводить  ее  жесткость  ниже  значения

15°F.

Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы

Использование жидких антифризов, добавок и ингибиторов разрешается в случае необхо

-

димости только и исключительно, если их изготовитель дает гарантию, подтверждающую,

что его продукция отвечает данному виду использования и не причинит вреда теплообмен

-

нику  котла  и  другим  комплектующим  и/или  материалам,  использованным  в  конструкции

котла  и  системы.  Запрещается  использовать  жидкие  антифризы,  добавки  и  ингибиторы,

не предназначенные специально для применения в тепловых установках и несовместимые

с материалами, использованными в конструкции котла и системы отопления.

3.4  Присоединение к газопроводу

Газовую магистраль следует подключать к соответствующей точке (см. рисунок на обложке)

при соблюдении действующих норм, с помощью жесткой металлической трубы или бесшов

-

ного гибкого шланга из нержавеющей стали. Между газовой магистралью и котлом следует

установить газовый вентиль. Проверьте герметичность всех газовых соединений.

3.5  Электрические соединения
Предупреждения

Аппарат должен быть подключен к надежной системе заземления, выполненной в соответствии

с действующими нормами техники безопасности. Эффективность контура заземления и его со

-

ответствие нормам должны быть проверены квалифицированным персоналом. Изготовитель не

несет никакой ответственности за ущерб, могущий быть причиненным отсутствием заземления

аппарата.
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым шну

-

ром «Y» с вилкой. Подключение к электрической сети должно быть выполнено в виде отдельной

розетки. На участке между котлом и источником электрического питания должен быть установлен

защитный автомат с током срабатывания 6А. При выполнении электрических соединений важно

соблюсти полярность (ФАЗА: коричневый провод / НЕЙТРАЛЬ: синий провод / ЗЕМЛЯ: желто-зе

-

леный провод.
Пользователю запрещается самостоятельно производить замену кабеля питания. В случае по

-

вреждения  кабеля  выключите  аппарат  и  обращайтесь  к  квалифицированному  персоналу  для

его  замены.  В  случае  замены  электрического  кабеля,  используйте  исключительно  кабель  типа

«HAR H05 VV-F» Зх0,75 мм

2

 с наружным диаметром не более 8 мм.
