ECONCEPT 35 A
21
Rif.
1
2
3
4
N
°
Pezzi
16
16
1
2
Tubo verticale fumi Ø80
Tubo verticale aria Ø80
Terminale verticale
Kit (1KWMR54A)
Descrizione
Perdita
equivalente
25,6 m
16,0 m
12,0 m
0,6 m
54,2 m
Totale
Tabella 3

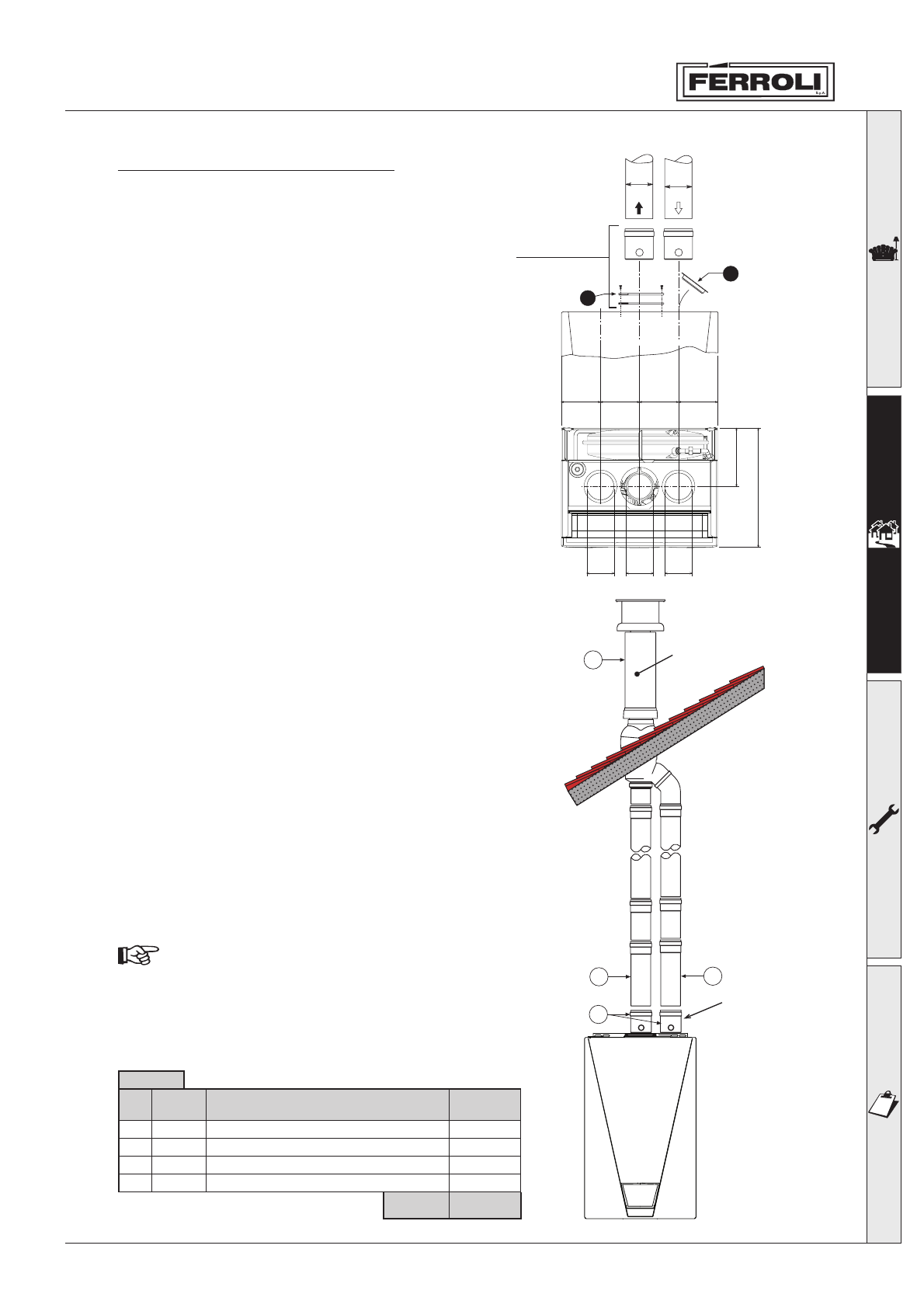

fi g. 12
fi g. 13
Collegamento con tubi separati
L’apparecchio può essere collegato ad un
sistema di condotti separati aria/fumi per
uscita a parete o a tetto come evidenziato
nelle fi g. 12-13 a lato. Numerosi accessori sono
disponibili a richiesta per soddisfare le diverse
esigenze di installazione. I componenti di più
frequente utilizzo sono riportate nelle tabelle
4 - 5. Consultare il catalogo accessori fumi o il
listino per ulteriori componenti.
Per verifi care di non eccedere la massima lunghezza
di condotti consentita occorre effettuare prima
dell’installazione un semplice calcolo:
1. Per ogni componente viene fornita nelle
tabelle 4 - 5 una perdita di carico “equivalente
in metri-aria”, dipendente dalla posizione
di installazione del componente stesso
(in aspirazione aria o evacuazione fumi,
verticale o orizzontale).
La perdita viene detta “equivalente in metri-
aria ” poiché è rapportata alla perdita di
un metro di condotto posto in aspirazione
aria (defi nita uguale ad 1). Ad esempio, una
curva a 90° di Ø80 posta in evacuazione
fumi ha una perdita equivalente di 2,5
metri-aria, ovvero ha una perdita pari a
quella di 2,5 metri lineari di condotto posto
in aspirazione aria.
2. Una volta defi nito completamente lo schema
del sistema di camini sdoppiati sommare
le perdite in metri-equivalenti, a seconda
della posizione di installazione, di tutti i
componenti ed accessori nel sistema.
3. Verifi care che la perdita totale calcolata sia
inferiore o uguale a
55 metri
equivalenti,
cioè il massimo permesso per questo
modello di caldaia.
Nel caso il sistema di camini prescelto
ecceda il limite massimo consentito, si
consiglia di adottare per alcuni tratti dei
condotti di diametro superiore.
Rimuovere
il tappo
di chiusura
2
Ø80
ARIA
Ø80
FUMI
1
180
367
120
120
120
120
80
84
80
kit cod. 1KWMR54A
1
3
4
2
1KWMA84U
1KWMA70W
