ECONCEPT 35 A

20

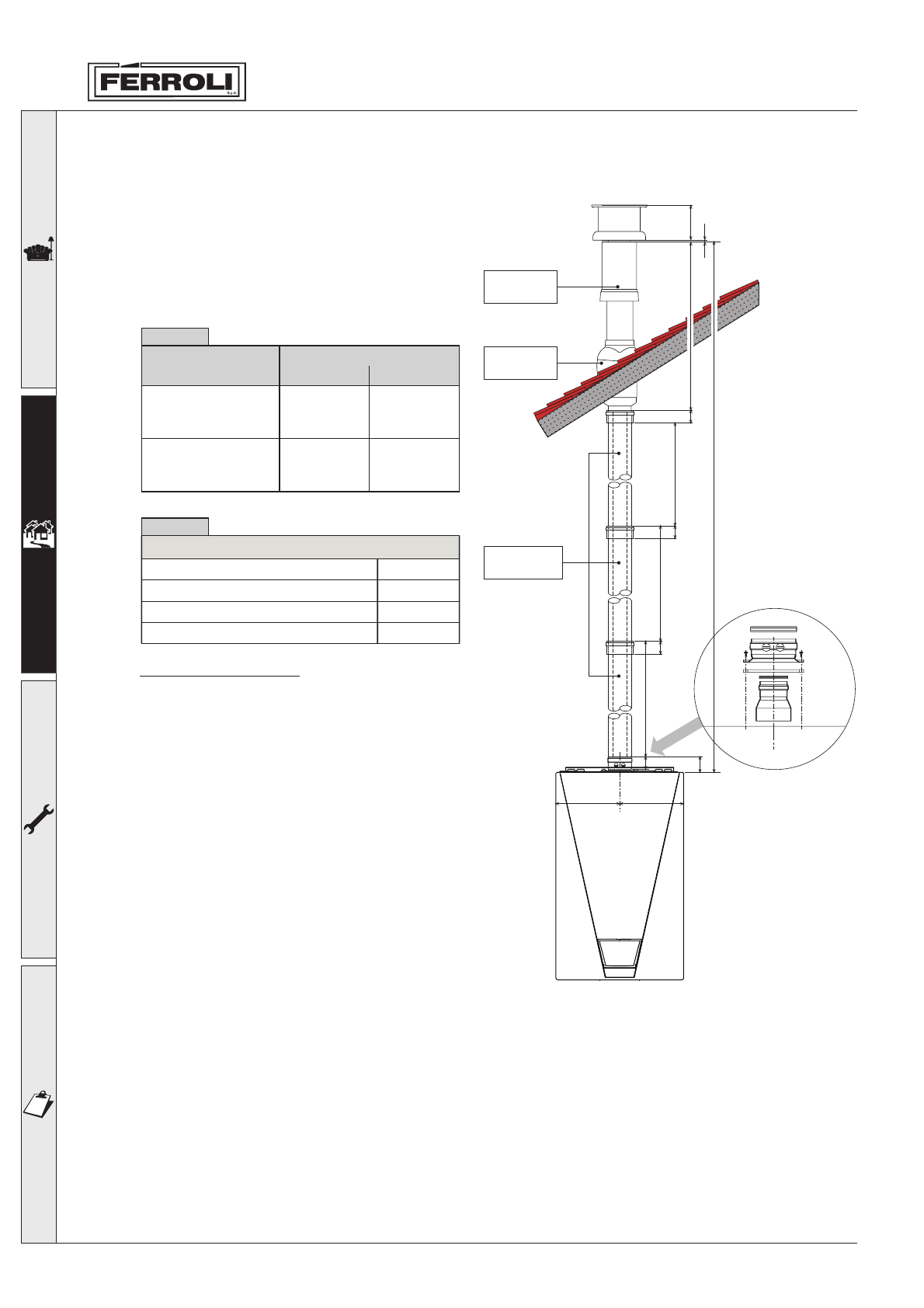

Uscita Verticale

Per l’installazione:

1. Defi nire la posizione di installazione dell’ap-

parecchio

2. Forare la parete per l’uscita del tubo

aria/fumi secondo i riferimenti indicati
nelle fi gure.

3. Effettuare un foro di diametro 10 - 20

mm superiore al diametro nominale del
tubo coassiale utilizzato per facilitare
l’inserimento.

4. Se necessario, tagliare la tubazione terminale

a misura, considerando che la tubazione
esterna dovrà sporgere dal muro per un
tratto compreso tra 10 e 60 mm (fi g. 11a e
11b). Eliminare le sbavature da taglio.

5. Collegare i condotti alla caldaia, posizionando

correttamente le guarnizioni e sigillare con
gli appositi manicotti di tenuta i punti di
raccordo al muro.

fi g. 11c

La lunghezza totale in metri lineari del condotto
coassiale non deve superare le lunghezze
massime indicate nella tabella sottostante,
considerando che ogni curva dà luogo alla
riduzione indicata. Ad esempio, un condotto
D= 60/100 composto da 1 curva 90° +1 metro
orizzontale + 2 curve 45° + 1 metro orizzontale ha
una lunghezza totale equivalente di 4 metri.

Tegola inclinata

1KWMA82U

1KWMA56U

240

240

950

50

1KWMA71W

max. 6 metri  60/100

max. 12 metri  80/125

Terminale tetto

1KWMA83U

68

950

50

50

950

50

1000

125

10

Fattori di riduzione per curve

Curva coassiale a 90

°

 - Ø 60/100 mm

Curva coassiale a 45

°

 - Ø 60/100 mm

Curva coassiale a 90

°

 - Ø 80/125 mm

Curva coassiale a 45

°

 - Ø 80/125 mm

1 m

0,5 m

0,5 m

0,25 m

Tabella 2b

Lunghezza condotti
massima permessa
(Orizzontale)

Ø mm

60/100

5 m

12 m

Ø mm

80/125

Tabella 2a

Lunghezza condotti
massima permessa
(Verticale)

6 m

12 m
