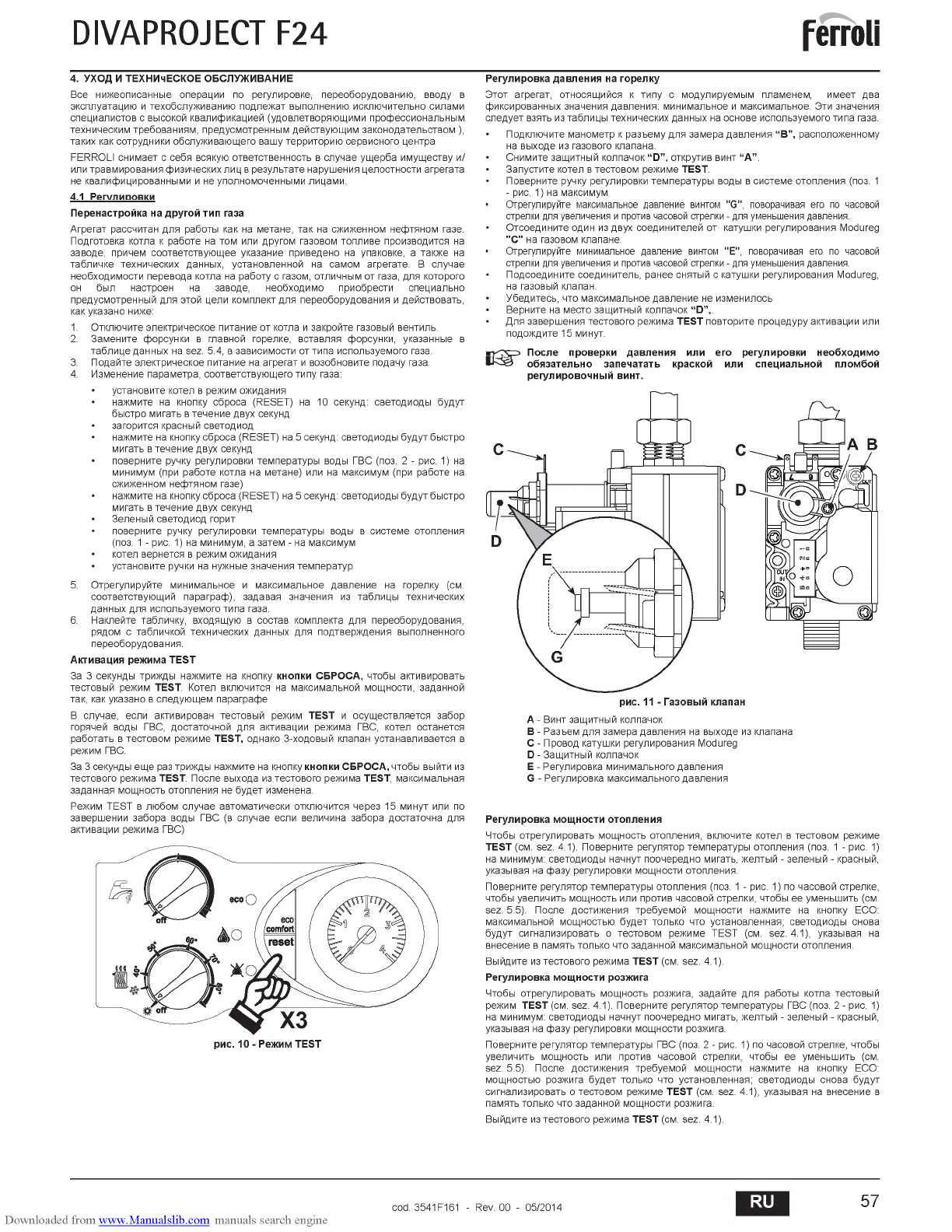

DIVAPROJECT F24
4 . У Х О Д И Т Е Х Н И Ч Е С К О Е О Б С Л У Ж И В А Н И Е
Все нижеописанные операции по регулировке, переоборудованию, вводу в
эксплуатацию и техобслуживанию подлеж ат выполнению исключительно силами
специалистов с высокой квалификацией (удовлетворяющими профессиональным
техническим требованиям, предусмотренным действующим законодательством ),
таких как сотрудники обслуживающего вашу территорию сервисного центра
FE R R O L I снимает с себя всякую ответственность в случае ущ ерба имуществу и/
или травмирования физических лиц в результате нарушения целостности агрегата
не квалифицированными и не уполномоченными лицами.
4.1 Р егу л и р о в к и
П е р е н а с т р о й к а на д р у г о й т и п газа
Агрегат рассчитан для работы как на метане, та к на сжиженном нефтяном газе.
Подготовка котла к работе на том или другом газовом топливе производится на
заводе, причем соответствующее указание приведено на упаковке, а так ж е на
табличке технических данных, установленной на самом агрегате. В случае
необходимости перевода котла на работу с газом, отличным от газа, для которого
он
был
настроен
на
заводе,
необходимо
приобрести
специально
предусмотренный для этой цели комплект для переоборудования и действовать,
как указано ниже:
1.
Отключите электрическое питание от котла и закройте газовый вентиль.
2.
З ам ените форсунки в главной горелке, вставляя форсунки, указанные в
таблице данных на sez. 5.4, в зависимости от типа используемого газа.
3.
Подайте электрическое питание на агрегат и возобновите подачу газа.
4.
Изменение параметра, соответствующего типу газа:
•
установите котел в режим ожидания
•
нажмите на кнопку сброса (R E S E T ) на 10 секунд: светодиоды будут
быстро мигать в течение двух секунд
•
загорится красный светодиод
•
нажмите на кнопку сброса (R E S E T ) на 5 секунд: светодиоды будут быстро
мигать в течение двух секунд
•
поверните ручку регулировки температуры воды ГВС (поз. 2 - рис. 1) на
минимум (при работе котла на метане) или на максимум (при работе на
сжиженном нефтяном газе)
•
нажмите на кнопку сброса (R E S E T ) на 5 секунд: светодиоды будут быстро
мигать в течение двух секунд
•
Зеленый светодиод горит
•
поверните ручку регулировки температуры воды в системе отопления
(поз. 1 - рис. 1) на минимум, а затем - на максимум
•
котел вернется в режим ожидания
•
установите ручки на нужные значения температур
5.
Отрегулируйте минимальное и максимальное давление на горелку (см.
соответствующий параграф), задавая значения из таблицы технических
данных для используемого типа газа.
6.
Н аклейте табличку, входящую в состав комплекта для переоборудования,
рядом с табличкой технических данных для подтверждения выполненного
переоборудования.
А к т и в а ц и я р е ж и м а T E S T
За 3 секунды трижды наж мите на кнопку к н о п к и С Б Р О С А , чтобы активировать
тестовый режим TEST. Котел включится на максимальной мощности, заданной
так, как указано в следующем параграфе
В случае, если активирован тестовый режим T E S T и осуществляется забор
горячей воды ГВС, достаточной для активации режима ГВС, котел останется
работать в тестовом режиме T E S T , однако 3-ходовый клапан устанавливается в
режим ГВС.
За 3 секунды е щ е раз трижды нажмите на кнопку к н о п к и С Б Р О С А , чтобы выйти из
тестового режима T E ST. После выхода из тестового режима T E ST, максимальная
заданная мощность отопления не будет изменена.
Режим T E S T в любом случае автоматически отключится через 15 минут или по
завершении забора воды ГВС (в случае если величина забора достаточна для
активации режима ГВС)
Р е гу л и р о в к а д а в л е н и я на г о р е л к у
Э тот агрегат, относящийся к типу с модулируемым пламенем,
им еет два
фиксированных значения давления: минимальное и максимальное. Эти значения
следует взять из таблицы технических данных на основе используемого типа газа.
•
Подключите манометр к разъему для зам ера давления “ B ”, расположенному
на выходе из газового клапана.
•
Снимите защитный колпачок “ D ” , открутив винт “A ”
•
Запустите котел в тестовом режиме TEST.
•
Поверните ручку регулировки температуры воды в системе отопления (поз. 1
- рис. 1) на максимум
•
Отрегулируйте максимальное давление винтом "G", поворачивая его по часовой
стрелки для увеличения и против часовой стрелки - для уменьшения давления.
•
О тсоедините один из двух соединителей от катушки регулирования Modureg
"C " на газовом клапане.
•
Отрегулируйте минимальное давление винтом "E", поворачивая его по часовой
стрелки для увеличения и против часовой стрелки - для уменьшения давления.
•
Подсоедините соединитель, ранее снятый с катушки регулирования Modureg,
на газовый клапан.
•
Убедитесь, что максимальное давление не изменилось
•
Верните на место защитный колпачок “ D ”,
•
Для завершения тестового режима T E S T повторите процедуру активации или
подождите 15 минут.
П о с л е п р о в е р к и д а в л е н и я или е го р е гу л и р о в к и н е о б х о д и м о
^ ^ 0
о б я з а т е л ь н о з а п е ч а т а т ь кр а с к о й или
с п е ц и а л ь н о й
п л о м б о й
р е гу л и р о в о ч н ы й в инт.
A - Винт защитный колпачок
B - Разъем для зам ера давления на выходе из клапана
C - Провод катушки регулирования Modureg
D - Защитный колпачок
E - Регулировка минимального давления
G - Регулировка максимального давления
Р е гу л и р о в к а м о щ н о с т и о т о п л е н и я
Чтобы отрегулировать мощность отопления, включите котел в тестовом режиме
T E S T (см. sez. 4.1). Поверните регулятор температуры отопления (поз. 1 - рис. 1)
на минимум: светодиоды начнут поочередно мигать, желтый - зеленый - красный,
указывая на фазу регулировки мощности отопления.
Поверните регулятор температуры отопления (поз. 1 - рис. 1) по часовой стрелке,
чтобы увеличить мощность или против часовой стрелки, чтобы ее уменьшить (см.
sez. 5.5). После достижения требуемой мощности наж мите на кнопку ECO:
максимальной мощностью будет только что установленная; светодиоды снова
будут сигнализировать о тестовом режиме T E S T (см. sez. 4.1), указывая на
внесение в память только что заданной максимальной мощности отопления.
Выйдите из тестового режима T E S T (см. sez. 4.1).
Р е гу л и р о в к а м о щ н о с т и р о з ж и га
Чтобы отрегулировать мощность розжига, задайте для работы котла тестовый
режим T E S T (см. sez. 4.1). Поверните регулятор температуры ГВС (поз. 2 - рис. 1)
на минимум: светодиоды начнут поочередно мигать, желтый - зеленый - красный,
указывая на фазу регулировки мощности розжига.
Поверните регулятор температуры ГВС (поз. 2 - рис. 1) по часовой стрелке, чтобы
увеличить мощность или против часовой стрелки, чтобы ее уменьшить (см.
sez. 5.5). После достижения требуемой мощности наж мите на кнопку ECO:
мощностью розжига будет только что установленная; светодиоды снова будут
сигнализировать о тестовом режиме T E S T (см. sez. 4.1), указывая на внесение в
память только что заданной мощности розжига.
Выйдите из тестового режима T E S T (см. sez. 4.1).
