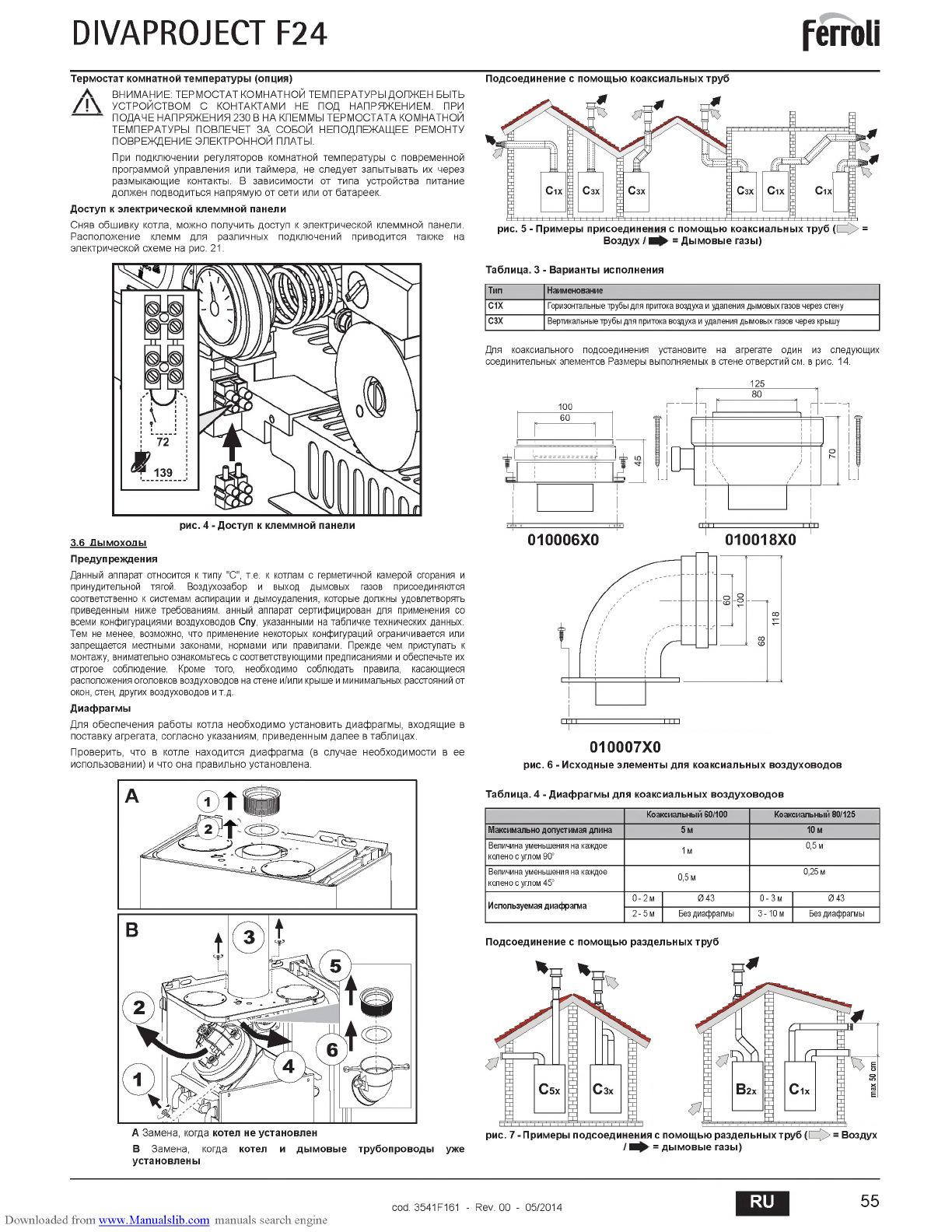

DIVAPROJECT F24
Т е р м о с т а т к о м н а т н о й т е м п е р а т у р ы (о п ц и я )
В Н ИМ А Н ИЕ : Т Е Р М О С Т А Т К О М Н А Т Н О Й Т Е М П Е Р А Т У Р Ы Д О Л Ж Е Н БЫТЬ
/ ! \ У С Т Р О Й С Т В О М С КО Н Т А К Т А М И Н Е ПО Д Н А П Р Я Ж Е Н И Е М . ПРИ
П О Д А ЧЕ Н А П Р Я Ж Е Н И Я 2 3 0 В НА КЛЕММЫ Т Е Р М О С Т А Т А К О М Н А Т Н О Й
Т Е М П Е Р А Т У Р Ы П О В Л ЕЧ Е Т ЗА С О Б О Й Н Е П О Д Л Е Ж А Щ Е Е Р Е М О Н Т У
П О В Р Е Ж Д Е Н И Е Э Л Е К Т Р О Н Н О Й ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной
программой управления или таймера, не следует запытывать их через
размыкающие контакты. В зависимости от типа устройства питание
должен подводиться напрямую от сети или от батареек.
Д о с т у п к э л е к т р и ч е с к о й к л е м м н о й п ан ел и
Сняв обшивку котла, можно получить доступ к электрической клеммной панели.
Расположение клемм для различных подключений приводится такж е на
электрической схеме на рис. 21.
П о д с о е д и н е н и е с п о м о щ ь ю к о а к с и а л ь н ы х тр у б
рис. 5 - П р и м ер ы п р и с о е д и н е н и я с п о м о щ ь ю к о а к с и а л ь н ы х т р у б ( ^ > =
В о з д у х /
= Д ы м о в ы е газы )
3 .6 Д ы м о х о д ы
П р е д у п р е ж д е н и я
Данный аппарат относится к типу "C", т.е. к котлам с герметичной камерой сгорания и
принудительной тягой. Воздухозабор и выход дымовых газов присоединяются
соответственно к системам аспирации и дымоудаления, которые должны удовлетворять
приведенным ниже требованиям. энный аппарат сертифицирован для применения со
всеми конфигурациями воздуховодов Cny, указанными на табличке технических данных.
Тем не менее, возможно, что применение некоторых конфигураций ограничивается или
запрещается местными законами, нормами или правилами. Прежде чем приступать к
монтажу, внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте их
строгое соблюдение. Кроме того, необходимо соблюдать правила, касающиеся
расположения оголовков воздуховодов на стене и/или крыше и минимальных расстояний от
окон, стен, других воздуховодов и т.д.
Д и а ф р а гм ы
Для обеспечения работы котла необходимо установить диафрагмы, входящие в
поставку агрегата, согласно указаниям, приведенным д ал ее в таблицах.
Проверить, что в котле находится диаф рагма (в случае необходимости в ее
использовании) и что она правильно установлена.
Т а б л и ц а . 3 - В а р иа н ты и сп о л н е н и я
Тип
Наименование
C1X
Горизонтальные тр убы для притока во здуха и удаления дымовых газо в через сте ну
C3X
Вертикальные тр убы для притока возд уха и удаления дымовых газов через кр ышу
Для коаксиального подсоединения установите на агрегате один из следующих
соединительных элементов Размеры выполняемых в стене отверстий см. в рис. 14.
100
6 0
Г------------------ 1
,
‘
ф ,п
к
J ____
____ L
010006X0
1 2 5
010007X0
ри с. 6 - И с х о д н ы е э л е м е н т ы д л я к о а к с и а л ь н ы х в о з д у х о в о д о в
B Замена,
когда ко тел
и д ы м о в ы е т р у б о п р о в о д ы у ж е
у с т а н о в л е н ы
Т а б л и ц а . 4 - Д и а ф р а гм ы д л я к о а к с и а л ь н ы х в о з д у х о в о д о в
Коаксиальны й 60/1 00
Коаксиальны й 80/125
М аксим ально до пустим ая дл ина
5 м
10 м
Величина уменьшения на ка ждое
колено с углом 90°
1 м
0,5 м
Величина уменьшения на ка ждое
колено с углом 45°
0,5 м
0,25 м
Используемая ди аф рагма
0 - 2 м
0 43
0 - 3 м
0 43
2 - 5 м
Вез д иафрагмы
3 - 10 м
Вез д иафрагмы
П о д с о е д и н е н и е с п о м о щ ь ю р а з д е л ь н ы х т р у б
ри с. 7 - П р и м ер ы п о д с о е д и н е н и я с п о м о щ ь ю р а з д е л ь н ы х т р у б ( ^ > = В о зд ух
/
= д ы м о в ы е газы )
