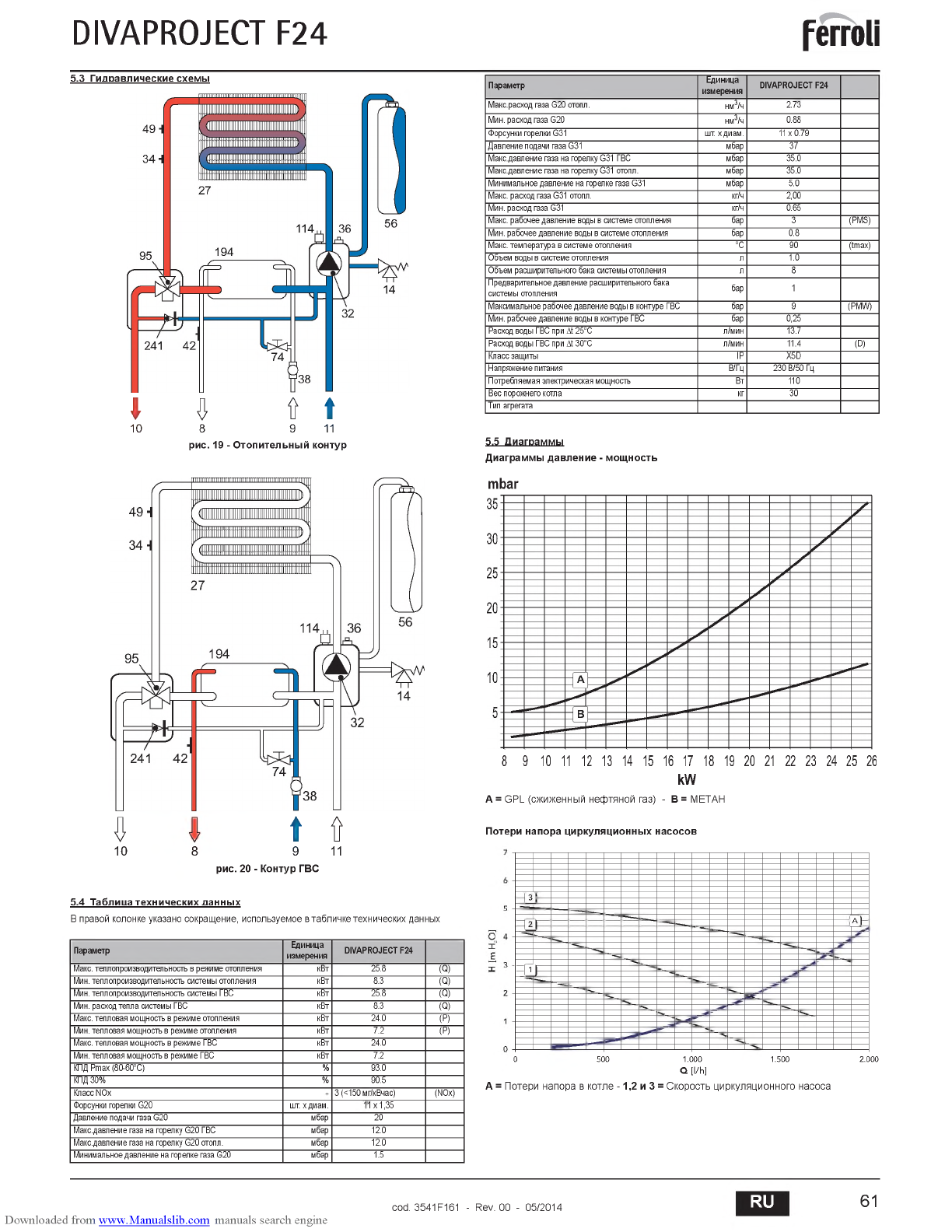

DIVAPROJECT F24
5 .3 Г и д р а в л и ч е с к и е схем ы
* 4
ft t
10
8
9
11
ри с. 19 - О т о п и т е л ь н ы й к о н т у р
д
*
t
ft
10
8
9
11
ри с. 20 - К о н т у р ГВС
5 .4 Т а б л и ц а т е х н и ч е с к и х д а н н ы х
В правой колонке указано сокращение, используемое в табличке технических данных
Параметр
Единица
измерения
DIVAPROJECT F24
Макс. тепл опроизводитепьностъ в режиме отопления
кВт
25.8
(Q)
Мин. теплопроизводитепьностъ системы отопления
кВт
8.3
(Q)
Мин. теплопроизводитепьностъ системы ГВС
кВт
25.8
(Q)
Мин. расход тепл а системы ГВС
кВт
8.3
(Q)
Макс. тепловая мощ ность в режиме отопления
кВт
24.0
(P)
Мин. тепловая мощность в режиме отопления
кВт
7.2
(P)
Макс. тепловая мощ ность в режиме ГВС
кВт
24.0
Мин. тепловая мощность в режиме ГВС
кВт
7.2
КПД Pmax (80-60°C)
%
93.0
КПД 30%
%
90.5
Класс NOx
3 (< 150 мг/кВчас)
(NOx)
Форсунки горелки G20
шт. x диам.
1 x 1 , 3 5
Давление подачи газа G20
мбар
20
Макс.д авление газа на горелку G20 ГВС
мбар
12.0
Макс.д авление газа на горелку G20 огопл.
мбар
12.0
М инимальное давление на горелке газа G20
мбар
1.5
Параметр
Единица
измерения
DIVAPROJECT F24
М акс.расход газа G20 отопл.
нм3/ч
2.73
Мин. расход газа G20
нм3/ч
0.88
Форсунки горелки G31
шт. x диам.
11 x 0.79
Д авление подачи газа G31
мбар
37
М акс.д авление газа на горелку G31 ГВС
мбар
35.0
М акс.д авление газа на горелку G31 отопл.
мбар
35.0
Минимальное давление на горелке газа G31
мбар
5.0
Макс. расход газа G31 отопл.
кг/ч
2,00
Мин. расход газа G31
кг/ч
0.65
Макс. рабочее давление воды в си стеме отопления
бар
3
(PMS)
Мин. рабочее давление воды в системе ото пления
бар
0.8
Макс. тем пература в системе отопления
°C
90
(tm ax)
Объем воды в си стеме отопления
л
1.0
Объем расш ирительного б ака системы отопления
л
8
П редварительное давление расш ирительного бака
системы отопления
бар
1
М аксимальное рабочее давление воды в контуре ГВС
бар
9
(
p m w
Мин. рабочее давление воды в контуре ГВС
бар
0,25
Расход воды ГВС при At 25°C
л/мин
13.7
Расход воды ГВС при At 30°C
л/мин
11.4
(D)
Класс защиты
IP
X5D
Напряж ение питания
В/Гц
230 В/50 Гц
Потребляемая электрическая мощность
Вт
110
Вес порож него котла
кг
30
Тип агрегата
5.5 Д и а гр а м м ы
Д и а гр а м м ы д а в л е н и е - м о щ н о с т ь
mbar
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
kW
A = G PL (сжиженный нефтяной газ) - B = МЕТАН
П о тер и н а п о р а ц и р к у л я ц и о н н ы х н а с о с о в
3
А
2
■=ТТ |
-----
О
5 00
1 .000
1.5 00
2.0 00
Q [l/h]
A = Потери напора в котле - 1,2 и 3 = Скорость циркуляционного насоса
Downloaded from www .M anualslib.com manuals search engine
cod. 3541F161 - Rev. 00 - 05/2014
RU
61
