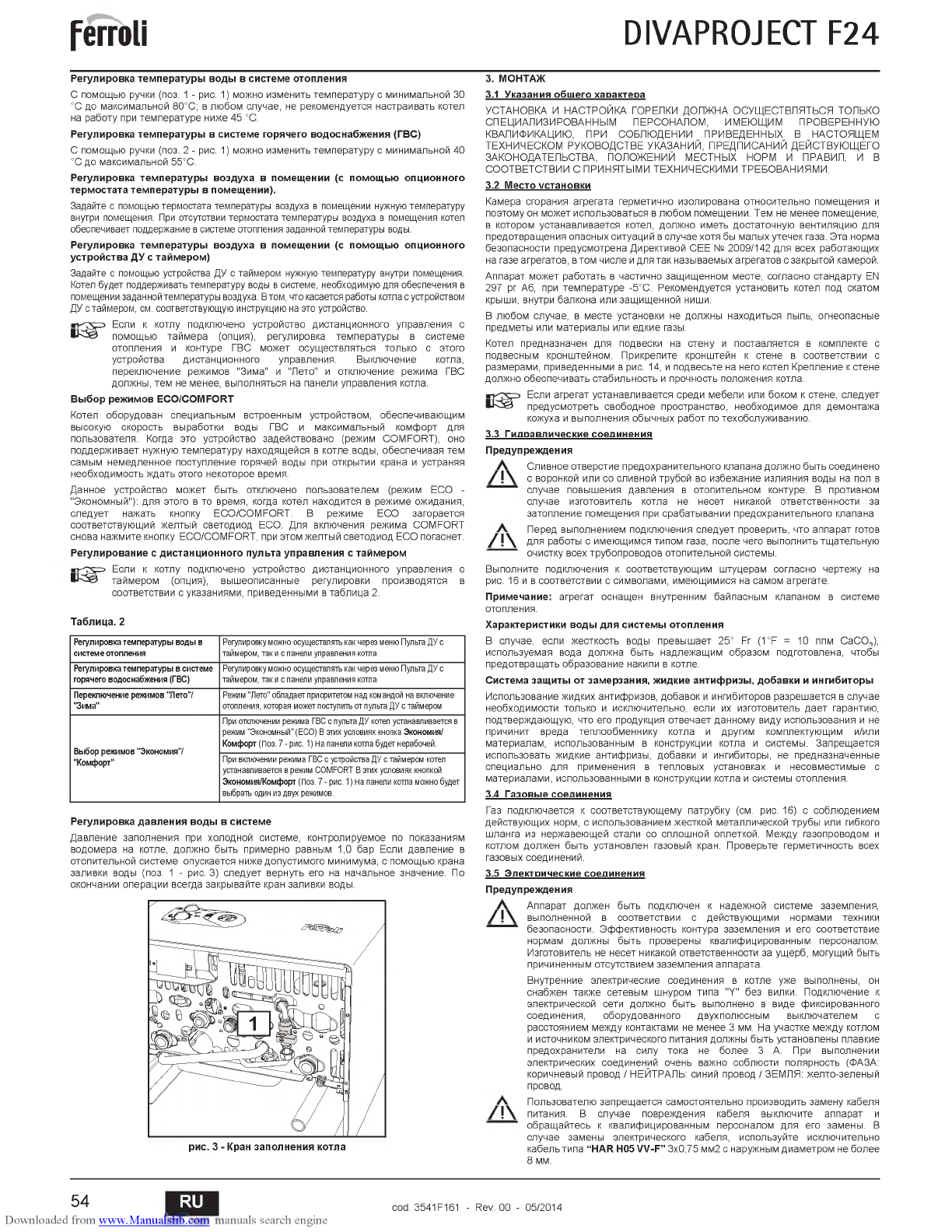

DIVAPROJECT F24
Р е гу л и р о в к а т е м п е р а т у р ы воды в с и с т е м е о т о п л е н и я
С помощью ручки (поз. 1 - рис. 1) можно изменить тем пературу с минимальной 30
°С до максимальной 80°C; в любом случае, не рекомендуется настраивать котел
на работу при тем пературе ниже 45 °С.
Р е гу л и р о в к а т е м п е р а т у р ы в с и с т е м е го р я ч е го в о д о с н а б ж е н и я (Г В С )
С помощью ручки (поз. 2 - рис. 1) можно изменить тем пературу с минимальной 40
°С до максимальной 55°С.
Р е гу л и р о в к а т е м п е р а т у р ы в о з д у х а в п о м е щ е н и и (с п о м о щ ь ю о п ц и о н н о го
т е р м о с т а т а т е м п е р а т у р ы в п о м е щ е н и и ).
Задайте с помощью термостата температуры воздуха в помещении нужную температуру
внутри помещения. При отсутствии термостата температуры воздуха в помещения котел
обеспечивает поддержание в системе отопления заданной температуры воды.
Р е гу л и р о в к а т е м п е р а т у р ы в о з д у х а в п о м е щ е н и и (с п о м о щ ь ю о п ц и о н н о го
у с т р о й с т в а Д У с т а й м е р о м )
Задайте с помощью устройства ДУ с таймером нужную температуру внутри помещения.
Котел будет поддерживать температуру воды в системе, необходимую для обеспечения в
помещении заданной температуры воздуха. В том, что касается работы котлас устройством
ДУ с таймером, см. соответствующую инструкцию на это устройство.
Если к котлу подключено устройство дистанционного управления с
^ ^ 0
помощью тай м ер а (опция), регулировка температуры в системе
отопления и контуре ГВС м ожет осуществляться только с этого
устройства
дистанционного
управления.
Выключение
котла,
переключение режимов "Зима" и "Лето" и отключение режима ГВС
должны, тем не менее, выполняться на панели управления котла.
В ы б о р р е ж и м о в E C O /C O M F O R T
Котел оборудован специальным встроенным устройством, обеспечивающим
высокую скорость выработки воды ГВС и максимальный комфорт для
пользователя. Когда это устройство задействовано (режим C O M F O R T ), оно
поддерживает нужную тем пературу находящейся в котле воды, обеспечивая тем
самым немедленное поступление горячей воды при открытии крана и устраняя
необходимость ждать этого некоторое время.
Данное устройство может быть отключено пользователем (режим E C O -
"Экономный"): для этого в то время, когда котел находится в режиме ожидания,
следует
нажать
кнопку
E C O /C O M F O R T .
В
режиме
E C O
загорается
соответствующий желтый светодиод ECO. Для включения режима C O M F O R T
снова нажмите кнопку E C O /C O M F O R T , при этом желтый светодиод E C O погаснет.
Р е г у л и р о в а н и е с д и с т а н ц и о н н о г о п у л ь та у п р а в л е н и я с т а й м е р о м
Если к котлу подключено устройство дистанционного управления с
^ ^ 0
таймером (опция),
вышеописанные регулировки
производятся
в
соответствии с указаниями, приведенными в таблица 2.
Т а б л и ц а . 2
Регулировка тем пературы воды в
систем е отопления
Регулировку мож но осущ ествлять ка к через меню Пульта ДУ с
таймером, так и с панел и управления котла
Регулировка тем пературы в системе
горячего водоснабжения (ГВС)
Регулировку мож но осущ ествлять ка к через меню Пульта ДУ с
таймером, так и с панел и управления котла
Переключение режимов "Лето"/
"Зима"
Режим "Лето" обладает приоритетом над командой на включение
ото пления, которая может поступить от пульта ДУ с тай мером
Вы бор режимов "Экономия"/
"Комфорт"
При отключении режима ГВС с пульта Д У котел устанавливается в
режим "Э кономный" (ECO) В эти х условиях кн опка Экономия/
Комфорт (п о з. 7 - рис. 1) н а панел и ко тла будет нерабочей.
При включении режима ГВС с устройства ДУ с таймером котел
устанавливается в режим COMFORT В эти х условиях кнопкой
Экономия/К омф орт (п о з. 7 - рис. 1) н а панел и котла мож но будет
выбрать один из двух режимов.
Р е гу л и р о в к а д а в л е н и я воды в с и с т е м е
Д авление заполнения при холодной системе, контролируемое по показаниям
водомера на котле, должно быть примерно равным 1,0 бар Если давление в
отопительной системе опускается ниже допустимого минимума, с помощью крана
заливки воды (поз. 1 - рис. 3) следует вернуть его на начальное значение. По
окончании операции всегда закрывайте кран заливки воды.
3. М О Н Т А Ж
3.1 У к а з а н и я о б щ е г о х а р а к т е р а
У С Т А Н О В К А И Н А С Т Р О Й К А Г О Р Е ЛКИ Д О Л Ж Н А О С У Щ Е С Т В Л Я Т Ь С Я Т О Л Ь К О
С П ЕЦ И А Л И З И Р О В А Н Н Ы М
П Е Р С О Н А Л О М ,
И М Е Ю Щ И М
П Р О В Е Р Е Н Н У Ю
КВ А ЛИФ ИКАЦИЮ , П РИ С О Б Л Ю Д Е Н И И П РИ В Е Д Е Н Н Ы Х В Н А С ТО Я Щ ЕМ
Т Е Х Н И Ч Е С К О М Р У К О В О Д С Т В Е У К А З А Н И Й , П Р Е Д П И С А Н И Й Д Е Й С Т В У Ю Щ Е Г О
З А К О Н О Д А ТЕ ЛЬ С ТВ А , П О Л О Ж Е Н И Й М ЕС Т Н Ы Х Н О Р М И ПРАВИЛ, И В
С О О Т В Е Т С Т В И И С П Р И Н Я Т Ы М И Т Е Х Н И Ч Е С К И М И Т Р Е Б О В А Н И Я М И .
3.2 М е с т о у с т а н о в к и
Камера сгорания агрегата герметично изолирована относительно помещения и
поэтому он может использоваться в любом помещении. Тем не м енее помещение,
в котором устанавливается котел, должно иметь достаточную вентиляцию для
предотвращения опасных ситуаций в случае хотя бы малых утечек газа. Э та норма
безопасности предусмотрена Директивой C E E № 2 0 0 9 /1 4 2 для всех работающих
на газе агрегатов, в том числе и для т а к называемых агрегатов с закрытой камерой.
Аппарат может работать в частично защ ищ енном месте, согласно стандарту EN
297 pr A6, при тем пературе -5°C. Рекомендуется установить котел под скатом
крыши, внутри балкона или защ ищ енной ниши.
В любом случае, в м есте установки не должны находиться пыль, огнеопасные
предметы или материалы или едкие газы.
Котел предназначен для подвески на стену и поставляется в комплекте с
подвесным кронштейном. Прикрепите кронштейн к стене в соответствии с
размерами, приведенными в рис. 14, и подвесьте на него котел Крепление к стене
должно обеспечивать стабильность и прочность положения котла.
Если агрегат устанавливается среди мебели или боком к стене, следует
^ ^ 0
предусмотреть свободное пространство, необходимое для д ем онтаж а
кожуха и выполнения обычных работ по техобслуживанию.
3.3 Г и д р а в л и ч е с к и е с о е д и н е н и я
П р е д у п р е ж д е н и я
Сливное отверстие предохранительного клапана должно быть соединено
/ j \ с воронкой или со сливной трубой во избежание излияния воды на пол в
случае повышения давления в отопительном контуре. В противном
случае изготовитель котла не несет никакой ответственности за
затопление помещения при срабатывании предохранительного клапана
Перед выполнением подключения следует проверить, что аппарат готов
/ /
для работы с имеющимся типом газа, после чего выполнить тщательную
очистку всех трубопроводов отопительной системы.
Выполните подключения к соответствующим штуцерам согласно чертежу на
рис. 16 и в соответствии с символами, имеющимися на самом агрегате.
П р и м е ч а н и е : агрегат оснащен внутренним байпасным клапаном в системе
отопления.
Х а р а к т е р и с т и к и воды д л я с и с т ем ы о т о п л е н и я
В случае, если жесткость воды превышает 25° Fr (1°F = 10 ппм C a C O ,),
используемая вода должна быть надлежащ им образом подготовлена, чтобы
предотвращать образование накипи в котле.
С и с т е м а з а щ и т ы о т з а м е р з а н и я , ж и д к и е а н т и ф р и з ы , д о б а в к и и и н ги б и то р ы
Использование жидких антифризов, добавок и ингибиторов разреш ается в случае
необходимости только и исключительно, если их изготовитель д а е т гарантию,
подтверждающую, что его продукция отвечает данному виду использования и не
причинит вреда теплообменнику котла и другим комплектующим и/или
материалам, использованным в конструкции котла и системы. Запрещ ается
использовать жидкие антифризы, добавки и ингибиторы, не предназначенные
специально для применения в тепловых установках и несовместимые с
материалами, использованными в конструкции котла и системы отопления.
3.4 Г а зо в ы е с о е д и н е н и я
Газ подключается к соответствующему патрубку (см. рис. 16) с соблюдением
действующих норм, с использованием жесткой металлической трубы или гибкого
шланга из нержавеющей стали со сплошной оплеткой. Между газопроводом и
котлом должен быть установлен газовый кран. Проверьте герметичность всех
газовых соединений.
3.5 Э л е к т р и ч е с к и е с о е д и н е н и я
П р е д у п р е ж д е н и я
Аппарат должен быть подключен к надежной системе заземления,
/
! \ выполненной в соответствии с действующими нормами техники
безопасности. Эффективность контура заземления и его соответствие
нормам должны быть проверены квалифицированным персоналом.
Изготовитель не несет никакой ответственности за ущерб, могущий быть
причиненным отсутствием заземления аппарата.
Внутренние электрические соединения в котле уж е выполнены, он
снабжен такж е сетевым шнуром типа "Y" без вилки. Подключение к
электрической сети должно быть выполнено в виде фиксированного
соединения,
оборудованного
двухполюсным
выключателем
с
расстоянием между контактами не м енее 3 мм. Н а участке между котлом
и источником электрического литания должны быть установлены плавкие
предохранители на силу тока не более 3 A. При выполнении
электрических соединений очень важно соблюсти полярность (ФАЗА:
коричневый провод / Н ЕЙТРАЛЬ: синий провод / З ЕМ Л Я : желто-зеленый
провод.
Пользователю запрещ ается самостоятельно производить замену кабеля
/
! \ питания.
В случае повреждения кабеля выключите аппарат и
обращайтесь к квалифицированным персоналом для его замены. В
случае замены электрического кабеля, используйте исключительно
кабель типа “H A R H 05 V V - F ” 3 x 0 ,7 5 мм2 с наружным диаметром не более
8 мм.
54
RU
cod. 3541F161 - Rev. 00 - 05/2014
