7
лочкой из нержавеющей стали (8), рабочий датчик температуры теплоносителя (7),
аварийный термовыключатель с самовозвратом (25), датчик-преобразователь давле-
ния (9) и автоматический воздухоотводчик (5). Кронштейны, фиксирующие экспан-
зомат, кроме того несут панель (22), на которой установлены автоматический в ы-
ключатель с характеристикой B (20), служащий для подключения вводного силового
кабеля, хомут для его фиксации, электромагнитный контактор(23), контролирующий
подачу электрического напряжения по силовым проводам, соединяющим его с пла-
той силовых реле(24), определяющей состав включенных ТЭНов в соответствии с
сигналами, поступающими от платы управления (21).

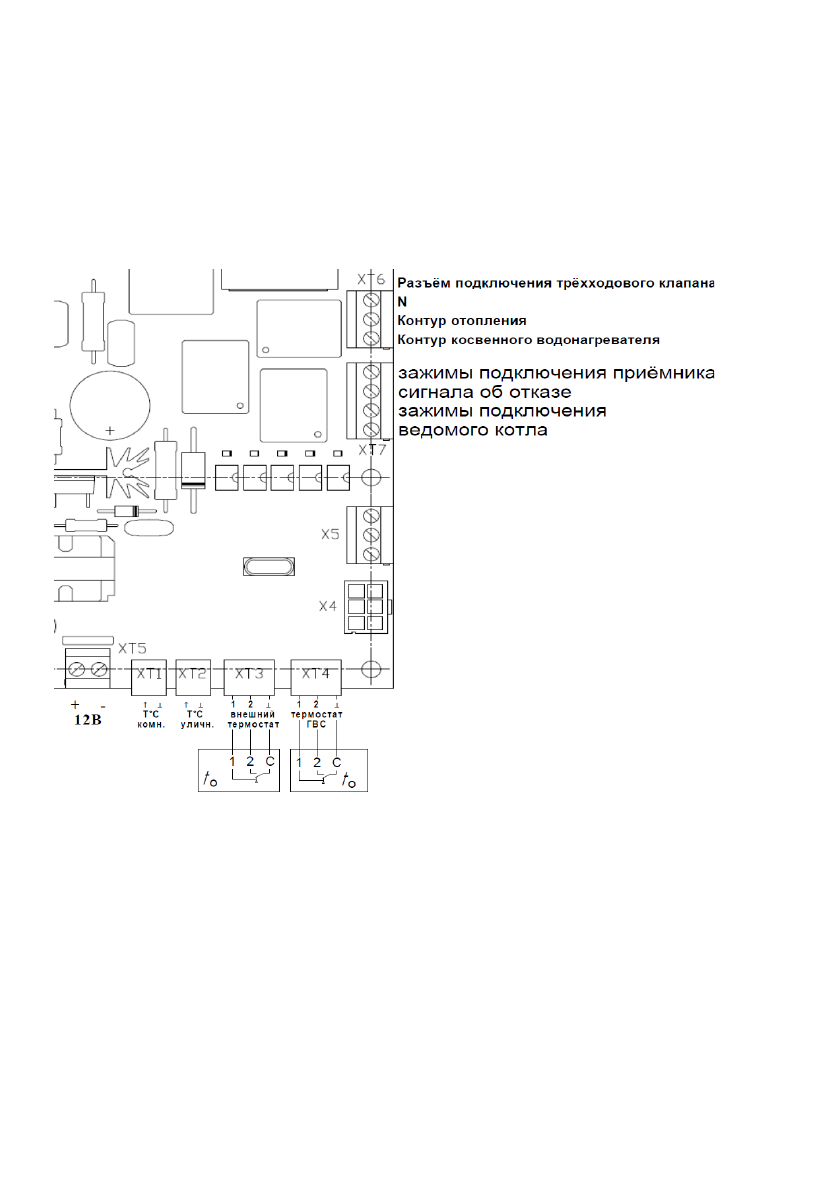

Рисунок 4.
Расположение на плате управления разъѐмов для подключения
внешних устройств.
4.5
Плата управления содержит винтовые зажимы для подключения как
датчиков температуры воздуха, входящих в комплект прибора, так и других внешних
устройств. Для удобства, часть наиболее часто используемых зажимов являются
съѐмными и, после подключения с помощью отвѐртки (входящей в комплект) соот-
ветствующих проводников, вставляются обратно в плату. Расположение разъѐмов
для подключения к прибору внешних устройств показано на рис. 4.
Разъѐмы ХТ1- ХТ4
представляют собой винтовые зажимы, для винтов ко-
торых целесообразно применять отвертку, имеющуюся в комплекте, отсоединяемые
от платы, предназначены для следующих устройств:
