9
4.6

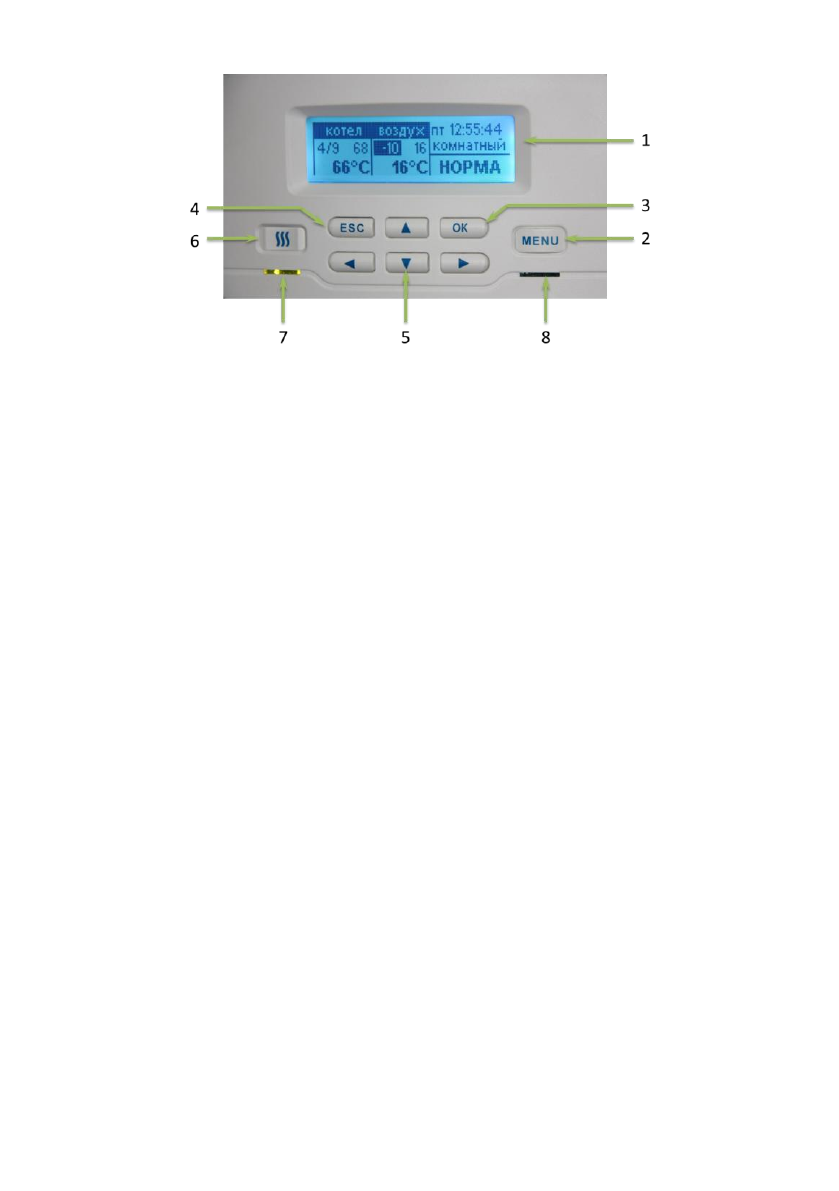

На рис. 5 отражены основные элементы блока управления:
Рисунок 5
Блок управления. Начальный вид - Главное окно.
1 Дисплей. Осуществляет индикацию текущих параметров, настроек и режимов устройства, в
т.ч. и аварийных.
2 Клавиша перехода в основное меню «MENU». При нажатии осуществляется вызов основно-
го меню, либо осуществляется переход из основного меню (или подменю) в режим главного
окна. В режиме настройки недельных графиков (см. ниже) осуществляет выбор режима темпе-
ратуры из числа предустановленных(Ткомф/Тэкон).
3 Клавиша выбора «ОК». В режиме навигации по меню осуществляет переход в соответствующее
подменю подсвеченное курсором. В режиме редактирования числовых значений, а также при выборе
режима при нажатии осуществляется запись введенного числового значения или выбранного режима.
4 Клавиша отмены «ESC». Осуществляет переход на уровень выше из текущего подменю или
режима без сохранения данных, если они были изменены без последующего нажатия клавиши
«ОК». При нажатии в режиме главного окна осуществляет переход в главное меню (аналогич-
но нажатию клавиши «MENU»).
5 Клавиши навигации и редактирования «◄», «►», «▼», «▲» Клавиши «◄», «►» осуществ-
ляют переключение между главным окном, окном состояния и окном графиков. В режиме
настройки недельных графиков температур (см. ниже) перемещает курсор по горизонтальной
оси времени. Клавиши «▼», «▲» осуществляют навигацию в соответствующем меню (подме-
ню) вертикально перемещая курсор. В режиме окна графиков осуществляет переключение
между различными графиками. Также при помощи данных клавиш производится установка
числового значения путем инкремента или декремента отображаемого на дисплее значения.
6 Клавиша включения нагрева «∫∫∫». Включает электромагнитный контактор, подающий на-
пряжения на входные контакты силовых реле.
7 Индикатор режима нагрева.
8 Аварийный индикатор.
4.7
Структура режимов дисплея блока управления.
4.7.1
Дисплей может находиться в одном из трех информационных режи-
мов и в режиме меню установок. В информационных режимах – главное окно, окно
состояния, окно отображения временных графиков - отображаются текущие пара-
метры устройства, режим его работы, состояния периферийных блоков и сигналов, а
также временные графики изменения параметров. В меню установок осуществляется
установка режимов работы устройства, а также ввод соответствующих параметров
этих режимов.
