6
Сборка изделия после подключения или обслуживания состоит из установки
и монтажа панели лицевой к кожуху при помощи самонарезающих винтов, подклю-
чения кабеля к блоку управления и его последующей установки в окно с небольшим
усилием.
Возможна поставка блока управления в собственной транспортной упаковке.
В этом случае, после подключения прибора к системе отопления и электроснабже-
ния, перед установкой в окно, блок управления следует извлечь из транспортной
упаковки.
4.4
Вид прибора со снятым кожухом показан на рисунке 3.

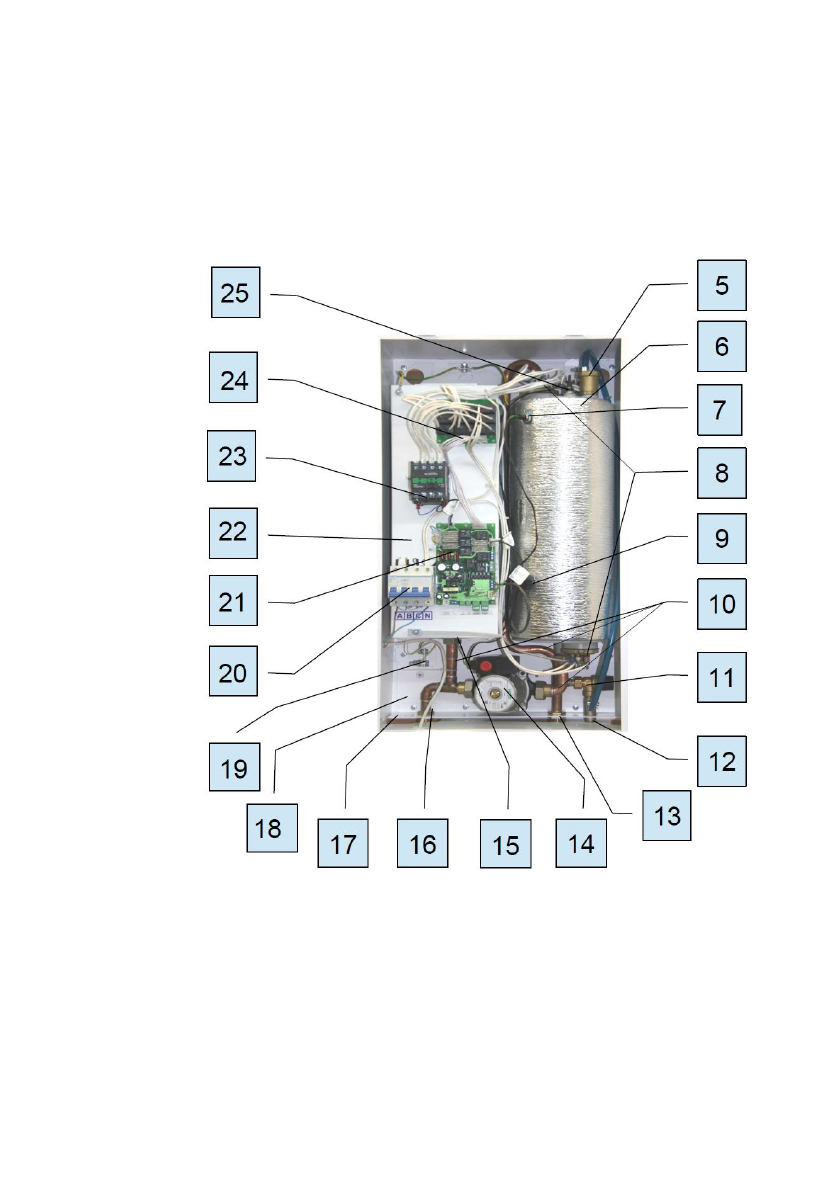

Рисунок 3
Прибор ЭВАН EXPERT со снятой лицевой панелью
Прибор состоит из: задней панели (18) с установленным на ней зажимом
заземления (19) для подключения пользователя, котлом в теплоизоляции (6), пневмо-
гидроаккумулятором (экспанзоматом) (15), зафиксированным кронштейнами, уголь-
ником (17), на котором зафиксированы входной (16) и выходной (13) патрубки с на-
ружной резьбой G3/4, а также патрубок аварийного клапана (12) с наружной резьбой
G1/2. Патрубки соединены с котлом, экспанзоматом, циркуляционным насосом (14)
и аварийным клапаном (11) трубопроводами (10). Котел имеет 3 блока ТЭН с обо-
