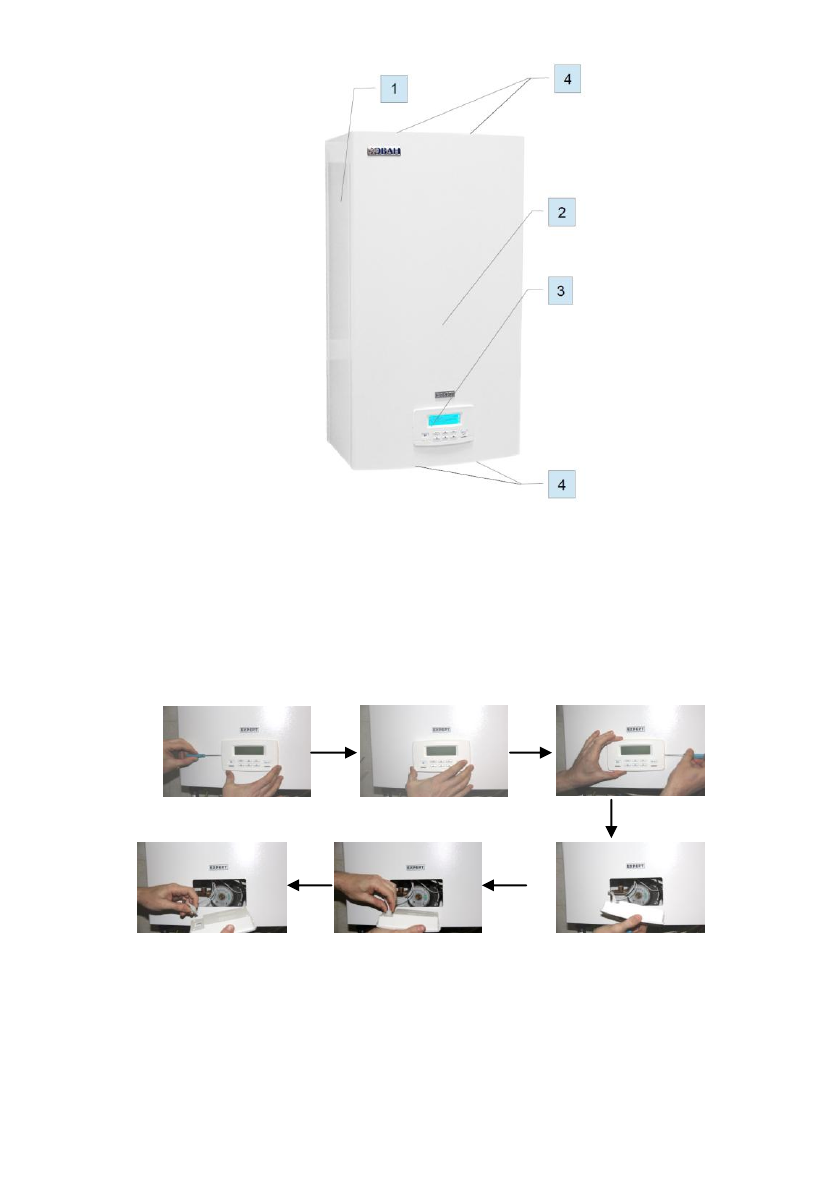

Внешний вид прибора представлен на рис. 1.
Рисунок 1.
Внешний вид прибора.
1 — кожух, 2 - панель лицевая, 3 —блок управления, 4 —винты самонарезаю-
щие
4.3
Для подключения прибора и ремонтно-профилактических работ не-
обходимо снять панель лицевую (2) с кожуха (1). Для этого необходимо предвари-
тельно снять блок управления (3). Порядок отсоединения блока управления показан
на рис. 2.
Рисунок 2
Порядок извлечения блока управления.
Для этого с помощью шлицевой отвертки следует отжать защѐлки, выдви-
нуть блок управления из окна и, нажав на фиксатор разъема соединительного кабеля,
отсоединить его от блока управления. После этого отвернуть самонарезающие винты
(4) с верхней и нижней поверхностей панели лицевой (2) и снять еѐ с кожуха (1).
