16
electrolux
газовые котлы
17

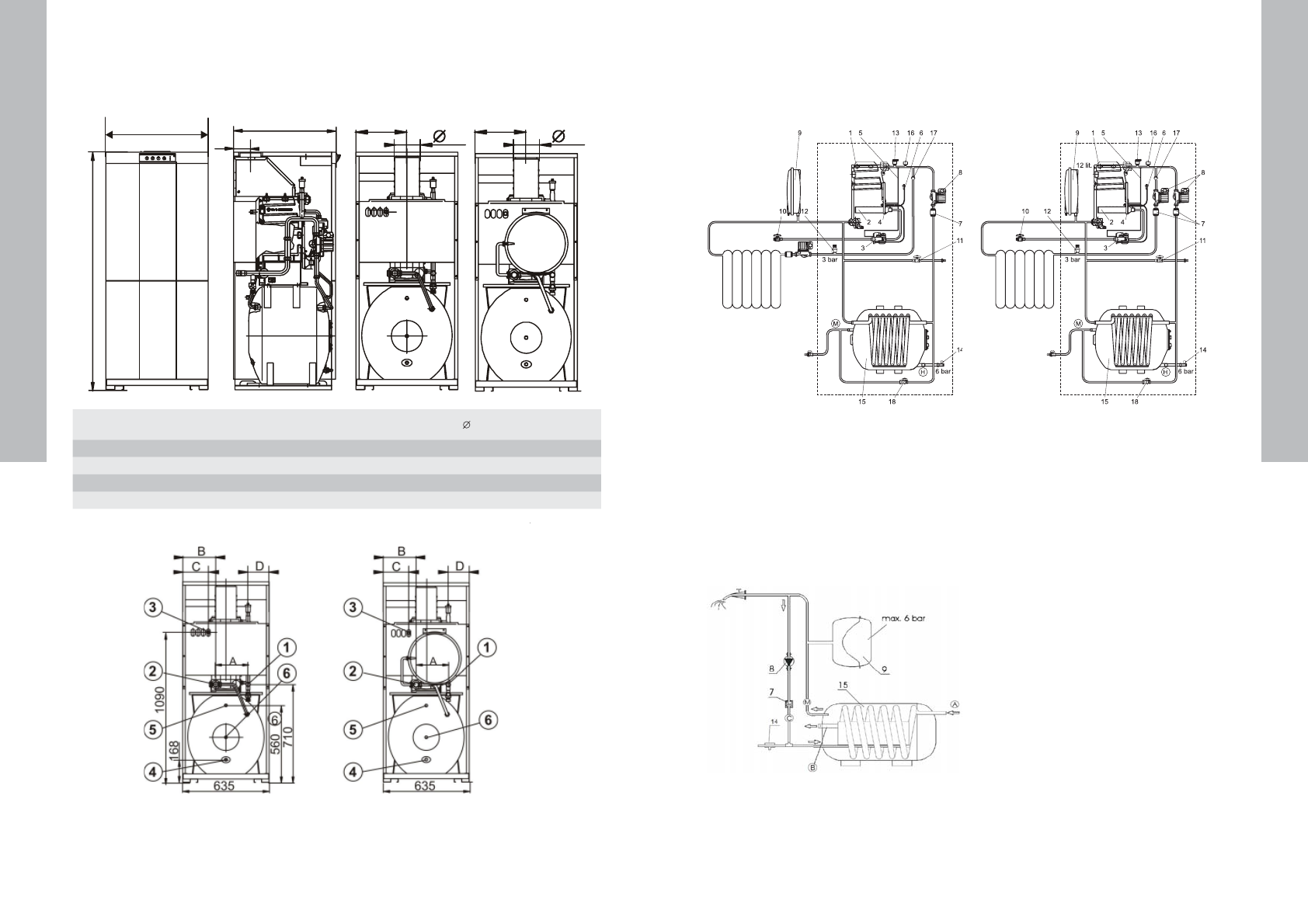

Габаритные и присоединительные
размеры котлов Electrolux
"
%
#
$
$
#
FSB ___Mi/HW
FSB ____Mpi/HW
A, мм
В, мм
D, мм
С, мм
Вес, кг
15 Mi/HW – 15 Mpi/HW
635
317,5
105
130
147
25 Mi/HW – 25 Mpi/HW
635
317,5
105
130
160
35 Mi/HW – 35 Mpi/HW
635
317,5
105
130
173
FSB 40 Mi/HW
635
317,5
125
150
190
Обозначения:
1
– подача отопления
2
– возврат отопления
3
– газ
4
– Вход холодной воды
5
– Выход ГВС
6
– рециркуляция ГВС
Принципиальные схемы работы
1
Теплообменник
2
Основная горелка
3
Газовый
клапан
4
Запальник
5
Аварийный термостат отопления
6
Электрод
розжига
7
Обратный
клапан
8
Циркуляционный
насос
9
Закрытый расширительный бак
10
Газовый кран
11
Заправочно-сливной кран котла
12
Предохранительный клапан на 3 бар
13
Автоматический воздухоотводчик
14
Предохранительный (6 бар) и возвратный
клапан ГВС
15
Бойлер 100л
16
Датчик давления (только для типа Mpi/HW)
17
Манометр
18
Заправочный кран котла
Возможный вариант рециркуляции
Возможный вариант рециркуляции ГВС
А
– Подача теплоносителя отопления
В
– Возврат теплоносителя отопления
М
– подача ГВС и начало рециркуляции
С
– ветвь рециркуляции ГВС
FSB_Mi/HW
FSB_Mpi/HW
FSB_Mi/HW
FSB_Mpi/HW
