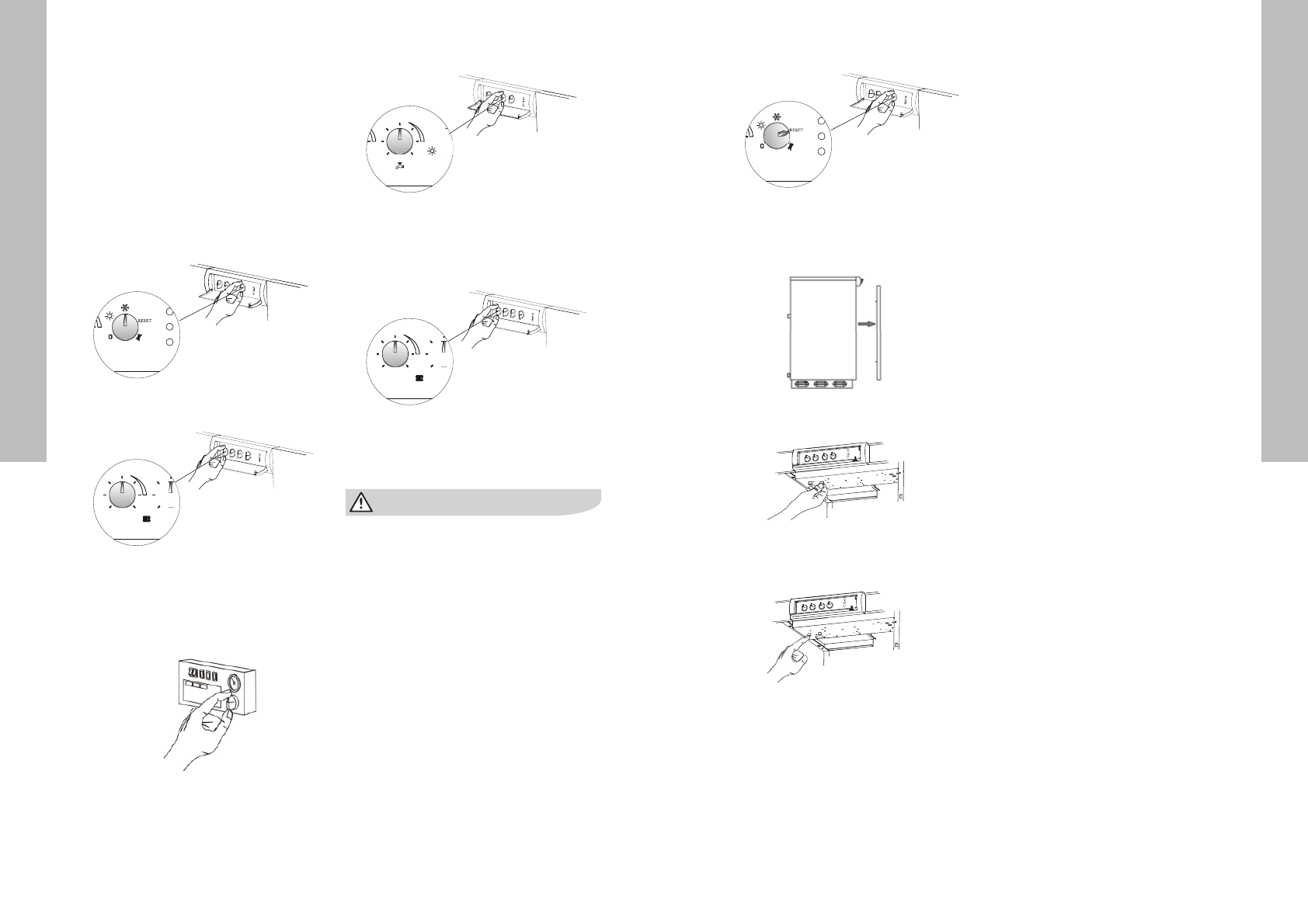

Включение котла

Включите электричество. На панели управления
включится зелёный светодиод, указывающий на
наличии электропитания на котле.

Начало работы котла (Режимы работы):

•  Установите переключатель режима работы

в требуемое положение: «лето» (работа
только на подогрев бойлера косвенного
нагрева), «зима» (работа на отопление и на
подогрев бойлера).

«Снежинка» – режим «зима».

«Солнце» – режим «лето».

•  Регулятором температуры (Р3) установите

требуемую температуру теплоносителя;

Если подключен комнатный термостат:
•  Установите на комнатном термостате жела-

емую температуру (при первом пуске уста-
новите максимальную – для случая, если
температура в помещении соответствует
установленной).

•  Установите требуемую температуру ГВС с

помощью регулятора (Р2).

•  Если имеется внешний датчик температуры

(опция, приобретается дополнительно), то
установка автоматического режима работы
(кривизна кривой и величину параллельного
сдвига) устанавливается с помощью регу-
ляторов (Р3) и (Р4).

•  Последующие процессы проходят авто-

матически: электроника генерирует искру,
происходит розжиг горелки, котел начнет
разогрев до установленной температуры.

С помощью переключателя режима рабо-
ты (Р1) можно установить три режима
работы: ВЫКЛ, ЛЕТО, ЗИМА. В режиме
ВЫКЛ функции ГВС и центрального отоп-
ления не действуют. В режиме ЛЕТО раз-
решена функция ГВС, функция централь-
ного отопления не действует. В режиме
ЗИМА разрешены функции ГВС и цент-
рального отопления. Остальные функции,
например, защита от замерзания и антиб-

локировки насоса всегда активны.


При включение котла и наличии запроса на
отопление или на ГВС включится горелка
котла, циркуляционные насосы на отопления
(или бойлера) включится только после того,
как температура котла достигнет 38°C.
Если при розжиге котёл не заработал, верхний

индикатор LED сигнализирует об ошибке, то:
•  Переключатель режима работы (Р1) пере-

ключите в положение RESET, затем пере-
ключите в положение ЗИМА.

0.6                    2.6        45

•  Котёл повторит попытку розжига.
Если индикаторы сигнализируют ошибку ава-
рийного термостата дымовых газов или ава-
рийного термостата отопления:
•  Снимите переднюю дверцу котла.

•  Внизу монтажной коробки открутите два

пластмассовых колпачка.

•  Нажмите кнопки до отказа. Услышите

щелчок. Регулятор работы переведите в
положение RESET и далее в рабочее поло-
жение.

•  Котёл повторит попытку розжига.
Если блокировка повторится неоднократно –
вызовите сервисную службу!
Активация режима приготовления ГВС (подклю-
чен бойлер косвенного нагрева). Для активации
режима ГВС – на плате управления котла уста-
вите перемычку JP3, удалите сопротивление,
подключённое к клеммам «25» и «25» и подклю-
чите к ним датчик NTC бойлера.
Функция блокировки/разрешения Antilegionella:
Коротким замыканием перемычек JP1 и JP2
активируется функция  Antilegionella. Один раз
в неделю бойлер нагревается до температуры

65

о

С. После достижения данной температуры

работа на подогрев бойлера переключается на
запрограммированный режим до следующего
нагрева (через 7 дней).

Режимы работы:

1) Зима – отопление и приготовление ГВС
2) Лето -  только приготовление ГВС

Работа на отопление:

Котел запускается по сигналу котлового термо-
стата (Р3) или комнатного термостата (опция).
После начала работы горелки (розжига) в
течение примерно 50 сек мощность горелки
модулируется с постепенным увеличением от
начальной до максимальной мощности. При
достижении температуры теплоносителя котла
38

о

С включится циркуляционный насос. Когда

температура теплоносителя будет на 6

о

С ниже

установленной, котёл перейдет в режим пони-
женной мощности. При достижении установ-
ленной температуры основная горелка выклю-
чится. Если температура подачи теплоносителя
опустится на 4

о

С  ниже установленной, то снова

включается режим пониженной мощности. Если
температура подачи теплоносителя  упадет на
7

о

С  ниже установленной, то снова включится

режим полной мощности. При выключении
котлового или комнатного термостата после
завершения одного отопительного цикла сра-
батывает система антициклирования (наступает
пауза длиной 300 сек (5мин.)), в пределах кото-
рой на 120 сек (2 мин.) запускается насос отоп-
ления для последующей циркуляции.

Режим приготовления ГВС:

Температура воды в бойлере определяется
датчиком температуры ГВС. Установка тем-
пературы воды происходит с помощью ручки
ГВС (Р2) (устанавливается требуемая темпера-
тура ГВС). Если температура воды в бойлере
станет ниже установленной, то включается
режим  ГВС и произойдет включение горелки.
Температура воды отопления регулируется в
течение всего режима ГВС.
Если температура теплоносителя отопления
(при работе на ГВС) превысит температуру
80°С, горелка остановится, но насос будет
продолжать работать на подогрев бойлера.
Горелка включится снова, если температура
теплоносителя котла опустится ниже 80°С.
Работа котла в режиме ГВС завершится, если
температура, определяемая датчиком темпера-
туры ГВС, превысит установленную температу-
ру ГВС. В режиме ГВС насос ГВС запускается,
если температура теплоносителя котла выше
38°C (как и при работе на отопление).
