LD1

LD2

LD3

Значение

ВКЛ

ВЫКЛ

ВЫКЛ

1

ВЫКЛ

ВКЛ

ВЫКЛ

2

ВКЛ

ВКЛ

ВЫКЛ

3

ВЫКЛ

ВЫКЛ

ВКЛ

4

ВКЛ

ВЫКЛ

ВКЛ

5

ВЫКЛ

ВКЛ

ВКЛ

6

ВКЛ

ВКЛ

ВКЛ

7

Когда селектор находится в положении RESET
или «программирования» («сервис»), то котел
находится в состоянии «выключено».
В функции «программирования» («сервис»),
если в течение 20 секунд не начинается
настройка параметров, функция программиро-
вания автоматически прервётся и параметры
не сохранятся!
Если к плате управления котла не подключен
датчик внешней температуры – необходимо
перепрограммировать котёл, иначе на дисплее
будет показана ошибка.

Переоборудование котла на другой
тип газа

Перевод на другой тип газа должен произво-
дить квалифицированный специалист автори-
зированного сервисного центра.
•  На заводе изготовителе котлы настроены

на природный газ (газ типа «Н»);

•  Переход к другому типу газа возможен

заменой форсунок и изменения давления
перед горелкой (форсункой).

•  Заменяется основная форсунка  и, если

есть,  форсунка запальника.

•  Параметры настроек давления газа и

характеристики форсунок находятся в таб-
лице «Технические данные».

Важно, чтобы после перехода к другому типу
газа проводился пробный пуск, а факт этого
перехода необходимо отметить на идентифика-
ционной таблице котла и гарантийном талоне.
Порядок проведения работ при переводе
котла на сжиженный газ:
•  Откройте переднюю дверцу котла;
• Демонтируйте

(выкрутите)

установленные

форсунки (на природный газ);

•  Установите форсунки с комплектом прокла-

док на сжиженный газ (пропан, бутан).

•  Проверьте герметичность газовой магистрали;
•  До на стройки и во время настройки газового

клапана проверяйте давление сжиженного газа.

•  Настройте газовый клапан на давление

соответствующее типу газа.

Экологические предписания.
Утилизация.

Уровень выброса вредных веществ газовыми
приборами производства Electrolux ниже уста-
новленных норм ЕС, поэтому в процессе экс-
плуатации прибора особые указания по защите
окружающей среды выполнять не нужно.
Ежегодная профилактика не только продле-
вает срок службы прибора, но и позволяет
поддерживать потребление газа на низком
уровне, что способствует эффективному
использованию природных ресурсов.
Прибор и его упаковка не содержат опасных
материалов. Если в вашем районе действует
раздельная система сбора отходов, то отходы
упаковки прибора разместите в соответству-
ющем месте. Подробные инструкции по пере-
работке отходов описаны в соответствующих
документах.
По окончании срока службы прибор следует
утилизировать. Подробную информацию по
утилизации котла Вы можете получить у пред-
ставителя местного органа власти.

Подсоединение к дымоходу (дымо-
удаление)

При подсоединение к дымовой трубе соблю-
дайте действующие нормы, стандарты, прави-
ла, рекомендации.
Во избежание утечки конденсатной воды,
нанесения вреда котлу используйте конденса-
тосборники.

Дымоходы, проходящие по внешней сторо-
ны здания должны быть теплоизолированы
(«сэндвич-дымоходы»).

Вариант подключения
классического дымохода

Отвод продуктов сгорания с помощью
блока «TURBO»

Если нет вытяжной трубы, отвечающей тре-
бованиям возможно использовать насадку
«TURBO». Продукты сгорания удаляются нару-
жу через трубу диаметром   80 мм с помощью
вентилятора, обеспечивающего нужную для
этого тягу.

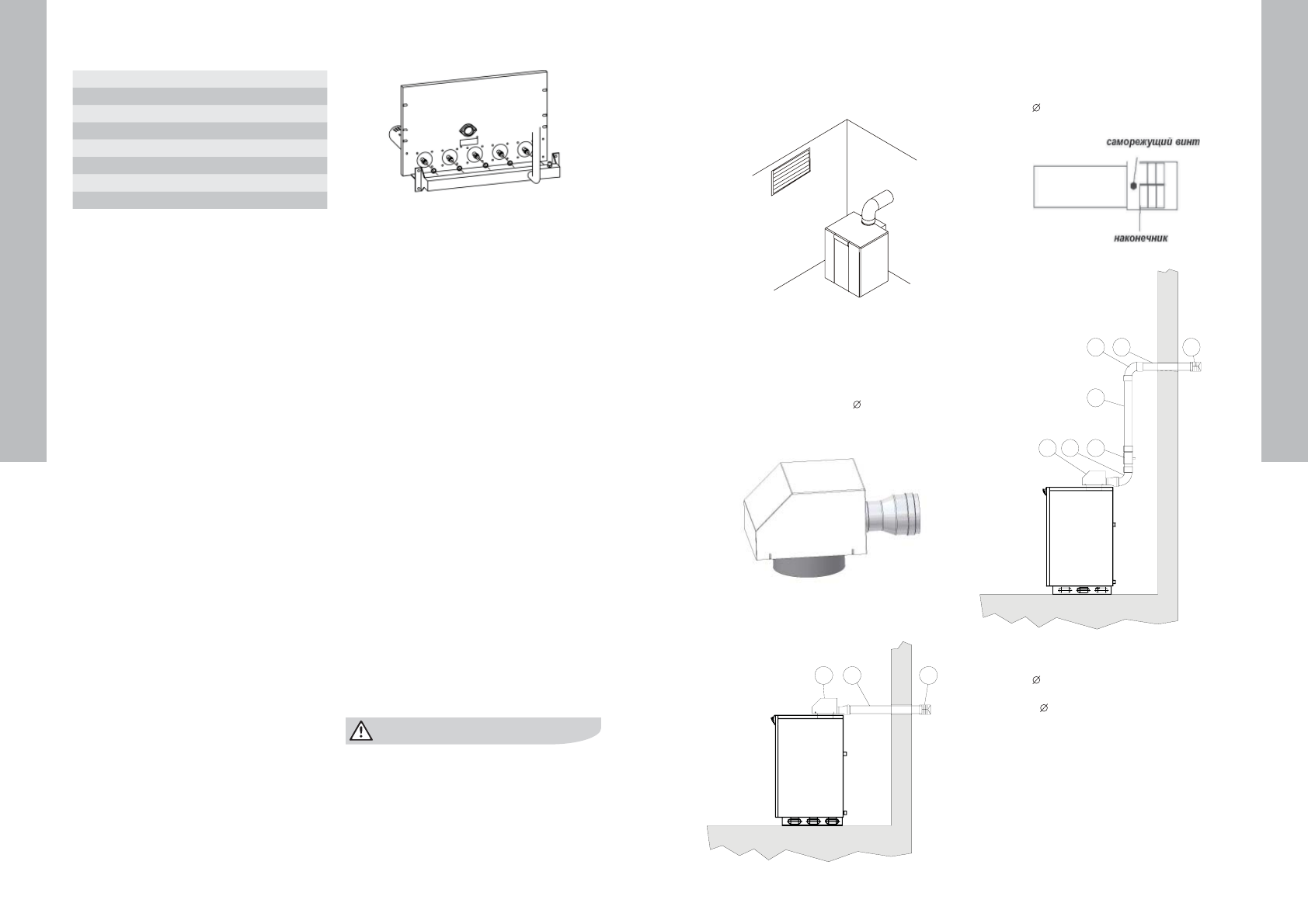

Варианты монтажа дымохода с насадкой
«TURBO»

2

1

3

Обозначения:

1

 – TURBO A, B, C

2

 – труба   80 мм

3

 – защитная решетка от птиц

1

4

5

4

3

2

2

Обозначения:

1

 – TURBO A, B, C

2

 – труба   80 мм

3

 – защитная решетка от птиц

4

 – колено   80 мм 90

5

 –элемент для отведения конденсата
