2

electrolux

газовые котлы

3

Инструкция по эксплуатации
напольных газовых котлов с
чугунным теплообменником
Electrolux серии FSB

Мы благодарим Вас за
сделанный выбор!

Вы приобрели качественный и
высокотехнологичный прибор, пожалуйста,
перед использованием внимательно
ознакомьтесь с инструкцией по монтажу и
эксплуатации.

Содержание

Основные функции котла

2

Внутренняя структура котла

3

Циркуляционный насос

4

Технические характеристики

5

Панель управления

7

13 защитных функций котла

8

Заполнение и слив системы отопления

9

Включение котла

10

Выключение котла

12

Техническое обслуживание

12

Неисправность котла и способы их
устранения 14
Монтаж котла

15

Габаритные и присоединительные
размеры 16
Принципиальные схемы работы

17

Программирование котла

19

Переоборудование котла на другой
тип газа

20

Экологические предписания.
Утилизация. 20
Подсоединение к дымоходу

21

Гарантийный талон

24

Примечание:

В тексте данной инстукции настенный газовый
котел может иметь такие технические назва-
ния, как прибор, устройство, аппарат и т.п.

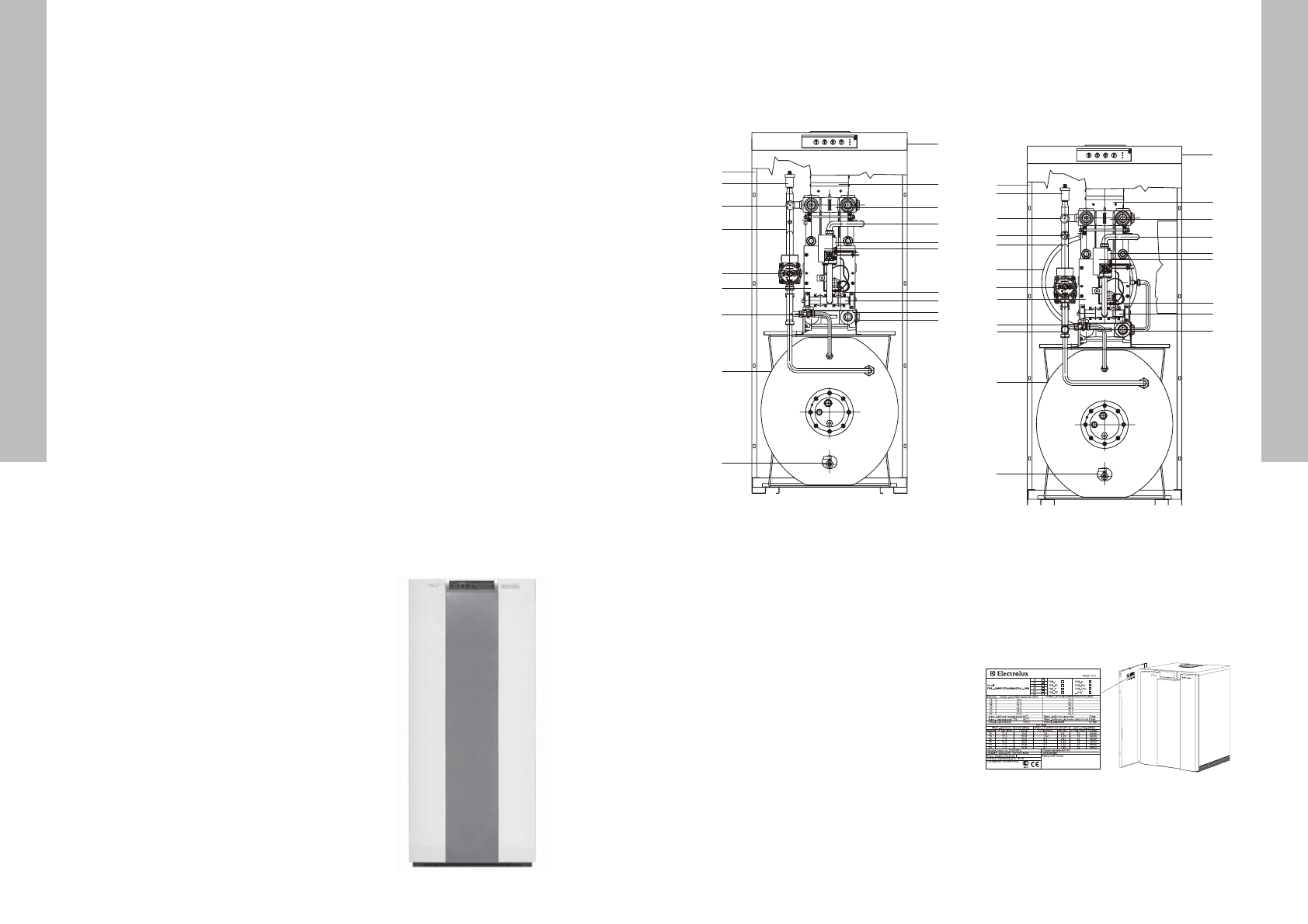

Внутренняя структура котла

FSB _______ Mi/HW

FSB _______ Mрi/HW

Идентификация котла

На левой панели котла находится табличка с
данными для идентификации модели котла.
Не удаляйте и не повреждайте табличку с
данными котла! Идентификационная табличка
содержит важные данные: заводской номер,
мощность, дата производства и т.д.

Основные функции котла

•  Данный котел обеспечивает отопление и

горячее водоснабжение.

•  На панели управления расположены ручки

управления, котловой термометр. С помо-
щью ручек управления Вы устанавливаете
температурный режим работы котла, а тер-
мометр показывает текущую температуру
теплоносителя контура отопления.

•  В этой серии котлов представлена функция

погодозависимого управления, для акти-
вации которой необходимо приобрести и
установить уличный датчик (датчик не вхо-
дит в комплект поставки).

•  Светодиоды, расположенные на панели

управления показывают текущее состояние
оборудования (выключен, включен, ожида-
ние или ошибку, в зависимости от мерца-
ния светодиодов).

•  Защитные функции, включают защиту от

перегрева, защиту от загазованности котла
при отсутствии пламени, выключение котла
при плохой системы дымоудаления, защиту
от замерзания котла, защиту от повышения
давления для системы отопления (в котлах
с индексом _ Mpi/HW) и т.д.

Котлы серии FSB _ Mpi/HW дополнительно
комплектуются (по сравнению с котлами
FSB _ Mi/HW) расширительным баком, цир-
куляционным насосом, воздухоотводчиком и
предохранительным (сбросным) клапаном на
контур системы отопления.

Внешний вид котла

1

 Корпус

котла

2

 Дефлектор

3

  Труба возврата отопления

4

 Насос

отопления

5

  Защитный экран горелки

6

 Датчик

давления

7

 Предохранительный

клапан

8

  Корпус панели управления

9

 Автоматический

воздухоотводчик

10

 Чугунный теплообменник

11

Труба подачи отопления

12

Газовая труба

13

 Газовый клапан

14

Блок розжига газового клапана

15

Электрод розжига

16

Газовый коллектор с форсунками

17

Манометр

18

Кран слива котла

19

Расширительный бак

20

Кран подпитки

21

Бойлер 100 литров

22

Кран слива бойлера
