Монтаж

Электрические соединения

Прежде чем приступать к любой
работе, отключите котел от электри-
ческой сети. Для этого переведите
наружный двухпозиционный
выключатель в положение «ВЫКЛ.».

Обязательно соблюдать полярность
(фаза/ноль).

Электропитание осуществляется от сети
230 В, 50 Гц (L, N + PE) с соблюдением
полярности и заземляющим проводом. Для
подключения используется 3-х жильный
провод (L, N + PE) идущий в комплекте
поставки, который присоединен к основной
плате управления.

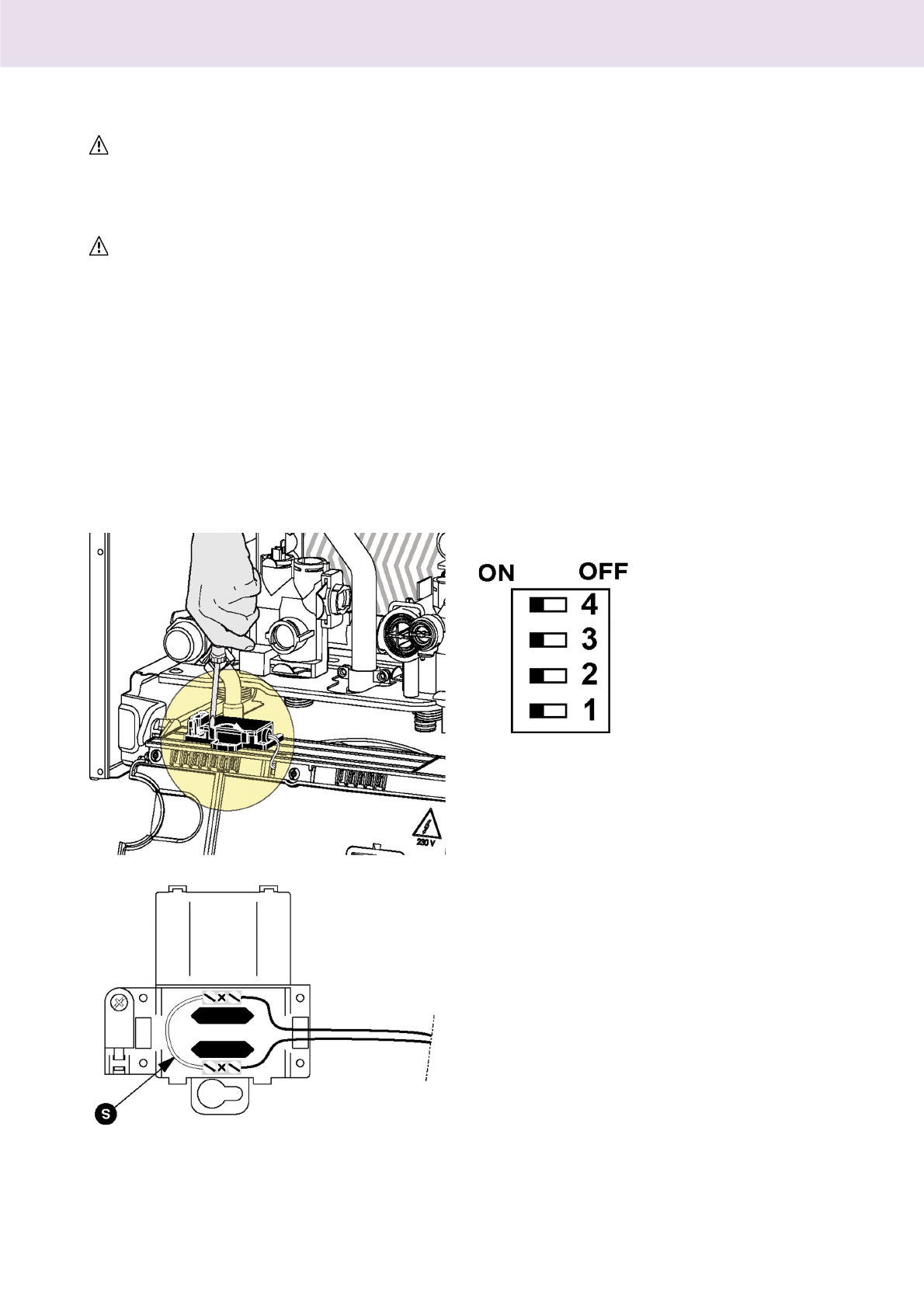

Подключение комнатного термостата

Контакты для подключения комнатного
термостата находятся внутри коробки,
расположенной за пультом управления.

Чтобы выполнить подключение нужно:
– отключить котел от электрической сети
– открыть панель управления (см.

п. «Инструкции по демонтажу кожуха и
внутреннему осмотру.»).

– с помощью отвертки открыть коробку.
– предварительно сняв перемычку «S»,

присоединить провода термостата.

– закрыть крышку, вернуть панель управ-

ления в исходное положение и устано-
вить обратно лицевую панель кожуха.

В случае подключения электрических
проводов дополнительной аппаратуры
руководствоваться инструкциями
соответствующих устройств.

DIP-выключатель

(см. электрическую

схему)

1. Задержка розжига на отопление

ON= 2 минуты — заводская установка
OFF = 0 минут

2. Выбег насоса после отбора воды ГВС

ON= 5 секунд — заводская установка
OFF = 3 минуты

3. НЕ ИЗМЕНЯТЬ
4. НЕ ИЗМЕНЯТЬ

D

IP

-

в

ы

кл

ю

ч

ат

ел

ь
