описание продукта

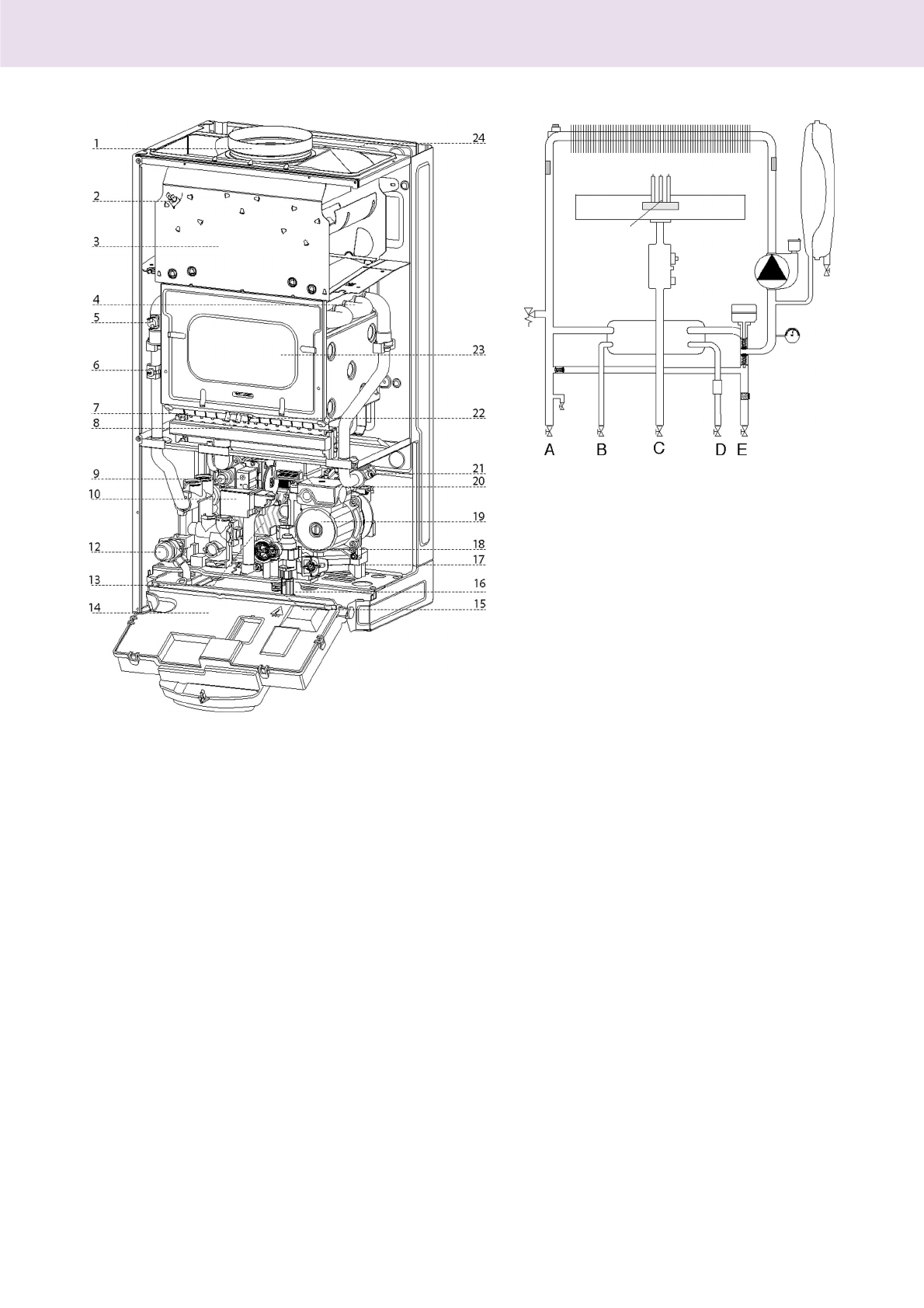

Общий вид
Гидравлическая схема
A.
Подающий трубопровод системы
отопления 3/4"
B.
Выход горячей воды 1/2"
C.
Вход газа 3/4"
D.
Вход холодной воды 1/2"
E.
Обратный трубопровод системы
отопления 3/4"
Экспликация
1. Выпускной коллектор дымовых газов
2. Датчик тяги
3. Коллектор дымовых газов
4. Первичный теплообменник
5. Термостат перегрева
6. Датчик температуры подающего трубопровода системы отопления
7. Горелка
8. Электрод розжига
9. Газовый клапан
10.
Устройство розжига
12.
Предохранительный клапан 3 бар
13.
Вторичный теплообменник
14.
Пульт управления
15.
Сливной вентиль
16.
Кран заполнения системы отопления
17.
Фильтр отопительного контура
18.
Реле протока ГВС
19.
Модуляционный циркуляционный насос с воздухоотделителем
20.
Трехходовой электроклапан
21.
Датчик температуры обратного трубопровода системы отопления
22.
Электрод контроля пламени
23.
Камера сгорания
24.
Расширительный бак
Содержание
- 5 Правила техники безопасности
- 9 Общие сведения; Инструкции по монтажу
- 10 РАЗМЕЩЕНИЕ КОТЛА
- 11 Промывка системы отопления
- 12 Присоединение к дымоходу; во время работы; Электрические соединения; В случае замены питающего кабеля
- 13 описание продукта; Общий вид
- 14 Габаритные размеры котла
- 16 Монтаж; Гидравлические и газовые; Гребенка; (краны показаны в открытом
- 17 Остаточный напор циркуляционного насоса; Объём воды в системе отопления
- 18 Инструкции по демонтажу кожуха и; – движением на себя откинуть панель
- 19 Монтаж котла; стене и выровнять его; Предохранительный клапан; тельного клапана «
- 20 Соединение с системой солнечных; За дополнительными сведениями см.; Руководство по; кость
- 22 присоединить провода термостата.; IP
- 25 Пуск; Первый пуск котла
- 26 Регулировки; ПРОВЕРКА НАСТРОЕК ГАЗОВОЙ
- 27 Регулирование максимальной; Dip-переключатель 1 Конфигурация
- 28 Давление газа в режиме отопления; IX; Сводная таблица характеристик газов
- 30 Предохранительные системы и устройства; Предохранительные системы; ного давления воды; в контуре отопления; Аварийная блокировка
- 31 Расшифровка кодов ошибок; желтый красный; Защита от замерзания
- 32 Временная остановка в связи
- 33 техническое обслуживание; Общие рекомендации
- 34 Опорожнение или использование; НЕ СМЕШИВАТЬ РАЗЛИЧНЫЕ ТИПЫ; Слив воды из контура ГВС
- 36 технические характеристики
