Монтаж

Гидравлические и газовые

соединения

Наши дистрибьюторы могут предложить
вам наборы монтажных принадлежностей,
облегчающих решение разнообразных
технически задач, которые возникают при:
– монтаже новой установки
– замене старого котла Chaffoteaux
– замене котлов других марок
За дополнительными сведениями см.

Каталог принадлежностей
CHAUFFOTEAUX.

Монтаж гребенки (дополнительная

комплектация)

Для монтажа гребенки потребуется бумаж-
ный шаблон и соединительные трубки для
газа и воды, которые входят в комплект.
Закрепить гребенку на стене и
отрегулировать, если потребуется, положе-
ние двух боковых кронштейнов с помощью
винтов. Присоединить трубки к соедине-
ниям гребенки, затем начать заполнение
системы отопления, контролируя герметич-
ность газового и водяного контуров.

Промывка системы отопления

Если котел устанавливается в уже сущест-
вующую систему отопления, часто случает-
ся, что вода содержит различные вещества
и присадки, которые могут оказать негатив-
ное влияние на работу и продолжитель-
ность службы нового котла. Прежде, чем
подключить котел к системе отопления (в
том числе и в новых установках), необходи-
мо тщательно ее промыть для того, чтобы
удалить возможные отложения или грязь,
которые могут нарушить нормальную
работу котла.

При этом запрещается использовать раст-
ворители или ароматические углеводороды
(бензин, керосин).
Удостоверьтесь, что объем расшири-
тельного бака соответствует объему воды в
системе отопления.

A.

Подающий трубопровод системы отопления
3/4"

B.

Выход горячей воды 1/2"

C.

Вход газа 3/4"

D.

Вход холодной воды 1/2"

E.

Обратный трубопровод системы отопления
3/4"

F.

Слив от предохранительного клапана

G.

Кран заполнения системы отопления

H.

Сливной вентиль

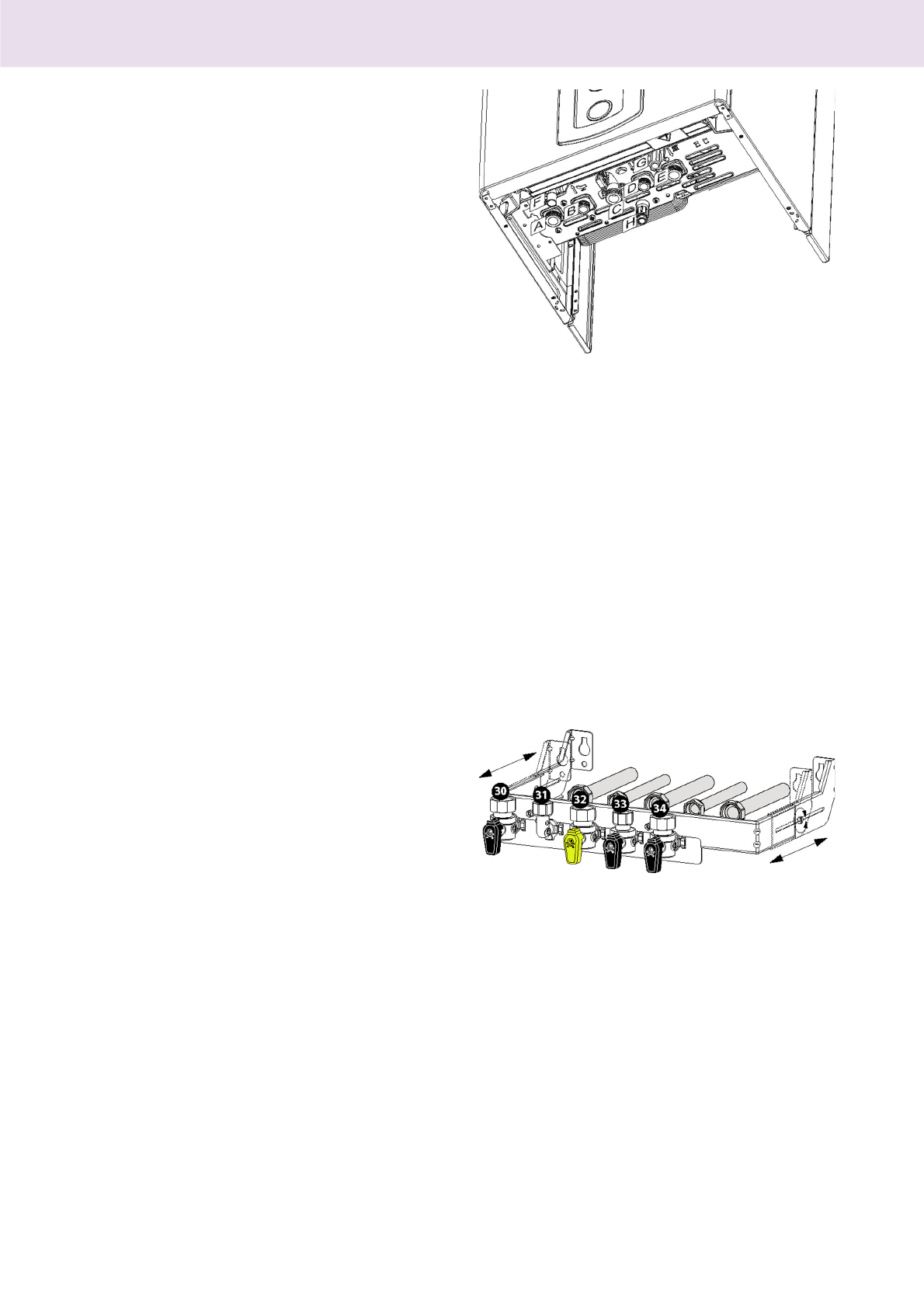

Гребенка

(краны показаны в открытом

положении)

30.

Вентиль подающего трубопровода
системы отопления

31.

Соединение на выходе горячей воды

32.

Газовый кран (рукоятка желтого
цвета)

33.

Вентиль на входе холодной воды

34.

Вентиль обратного трубопровода
системы отопления

Для прокладки трубопроводов позади
тыльной стороной котла, использовать
специальную фальш-панель (обращайтесь
к местному дистрибьютору).
