Монтаж
Logamax plus – 6720844853 (2015/09)
21
5.6
Заполнение системы и проверка герметичности
УВЕДОМЛЕНИЕ:
Пуск в эксплуатацию без воды повредит котёл!
▶ Котёл можно эксплуатировать только заполненным водой.

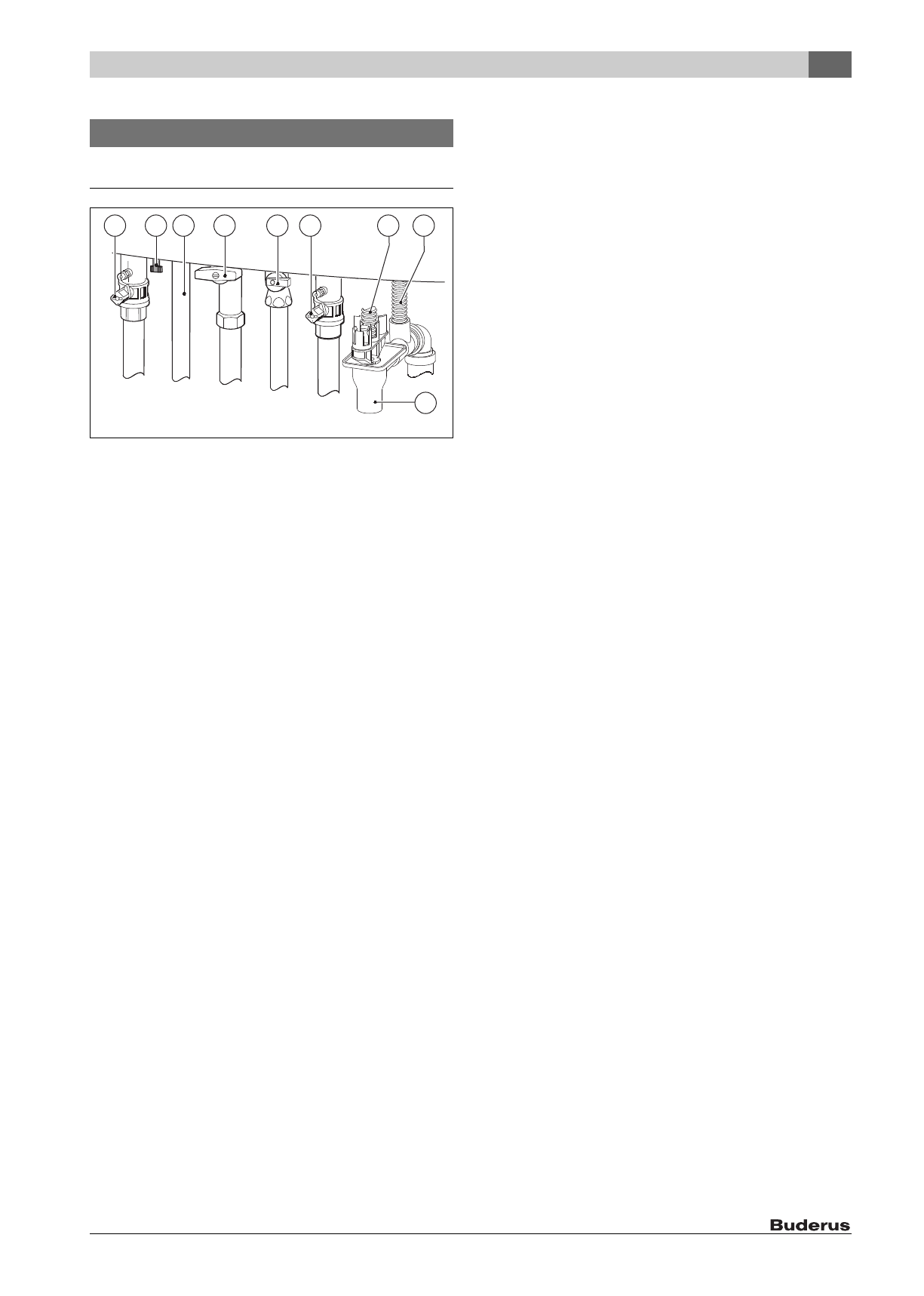

Рис. 27 Подключения газа и воды (дополнительная комплектация)
[1]
Кран подающей линии системы отопления
[2]
Котлы GB172-..iK: устройство для заполнения
[3]
Котлы GB172-..i: кран подающей линии бака,
котлы GB172-..iK: кран горячей воды
[4]
Газовый кран
[5]
Котлы GB172-..i: кран обратной линии бака,
котлы GB172-..iK: кран холодной воды
[6]
Кран обратной линии отопления
[7]
Шланг от предохранительного клапана (отопительный
контур)
[8]
Шланг слива конденсата
[9]
Сифон
Заполнение контура горячего водоснабжения и удаление
воздуха
▶ Котлы GB172-..K: откройте кран холодной воды [5] и кран
горячей воды [3]. Держите кран горячей воды открытым, пока из
него не потечёт вода.
▶ Котлы GB172-..i с баком-водонагревателем: откройте отдельный
кран холодной воды и держите кран горячей воды открытым,
пока из него не потечёт вода.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 10 бар).
Заполнение отопительного контура и удаление воздуха
▶ Отрегулируйте предварительное давление расширительного
бака на статическую высоту отопительной системы (
«Проверка объёма расширительного бака», глава 5).
▶ Откройте вентили отопительных приборов.
▶ Откройте краны подающей [1] и обратной [6] линий отопления.
▶ Заполните отопительную систему до давления 1-2 бар через
кран для заполнения и слива [2] и закройте кран.
▶ Удалите воздух из отопительных приборов.
▶ Откройте автоматический воздухоотводчик (оставьте
открытым).
▶ Снова заполните отопительную систему до давления 1-2 бар и
закройте кран для заполнения и слива.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление на манометре 2,5 бар).
Проверка герметичности газопровода
▶ Закройте газовый кран [4] для защиты газовой арматуры от
повреждения высоким давлением.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 150 мбар).
▶ Сбросьте давление.
5.7
Работа без бака-водонагревателя
▶ Закройте штуцеры горячей и холодной воды на монтажной
панели.
