4
Отвод дымовых газов
Logamax plus – 6720844853 (2015/09)
14

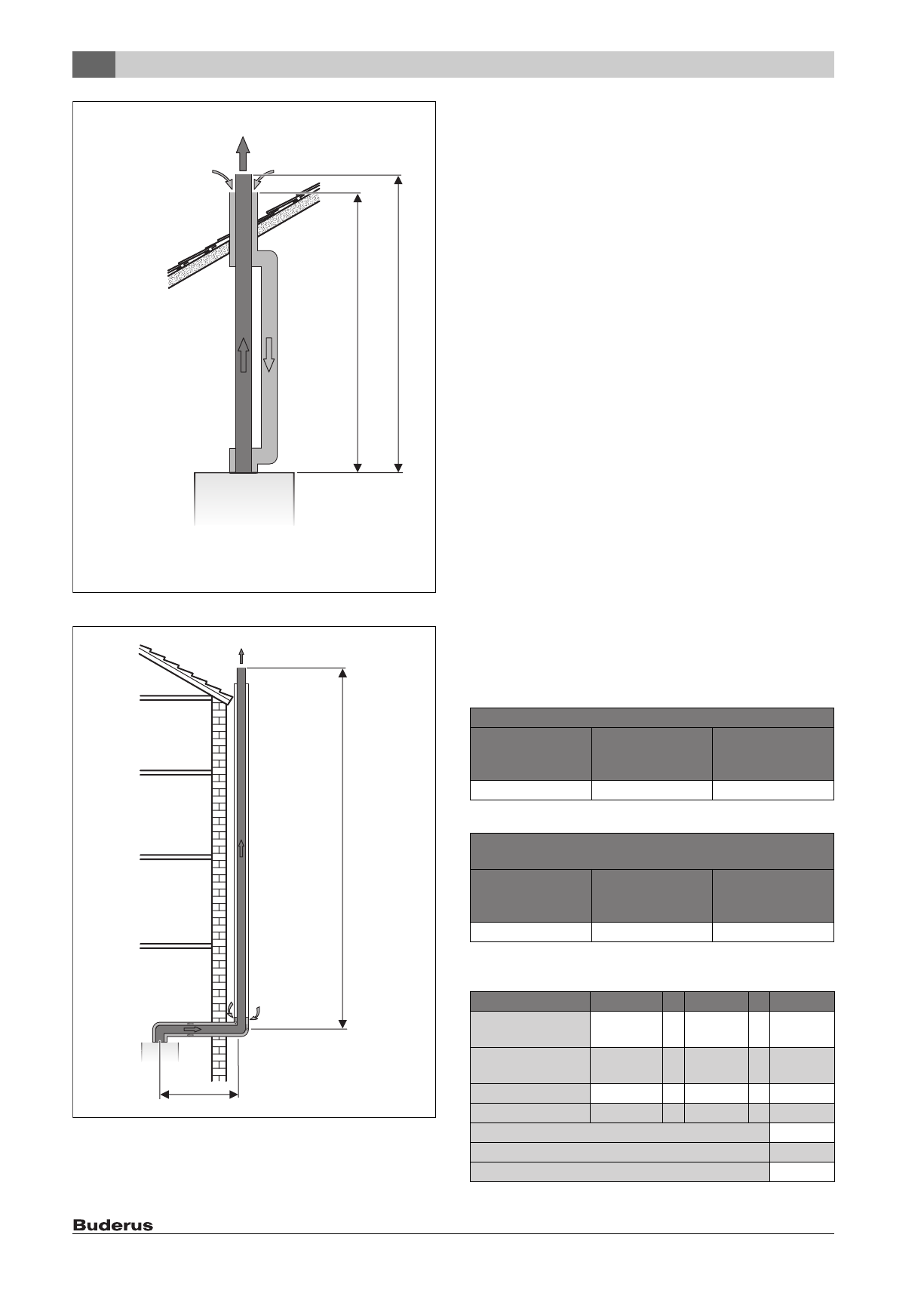

Рис. 15 Вертикальный отвод дымовых газов по С
33
Рис. 16 Дымовая труба на фасаде по C
53
Анализ монтажной ситуации
▶ Из монтажной ситуации на месте установки оборудования
определяются следующие параметры:
– Вид прокладки труб дымовых газов
– Отвод дымовых газов
– Газовый конденсационный котёл
– Длина горизонтальных труб
– Длина вертикальных труб
– Количество дополнительных колен 87°
– Количество колен 15 °, 30 ° и 45 °
Определение параметров
▶ Определите следующие значения в зависимости от вида системы
отвода дымовых газов, конденсационного котла, прокладки труб
и их диаметра (
– Максимальная длина труб L
– Максимальная длина горизонтальных труб L
2
и L
3
Проверка длины горизонтальных труб отвода дымовых газов
(кроме вертикальных исполнений систем отвода дымовых
газов)
Длина горизонтальных труб отвода дымовых газов L
2
должна быть
меньше максимальной длины горизонтальных труб L
2
из таблицы 11.
Расчёт длины труб L
Длина труб L складывается из длин горизонтальных и вертикальных
участков (L
1
, L
2
, L
3
) и длин колен.
Необходимые колена 87° учтены в максимальных длинах.
Дополнительные колена должны учитываться в длине труб:
• Каждое дополнительное колено 87° соответствует 2 м.
• Каждое дополнительное колено 45 ° или 15 ° соответствует 1 м.
Общая длина труб L должна быть меньше максимальной длины труб
L из таблицы 11.
Формуляр для расчёта
Таб. 12 Проверка длины горизонтальных труб отвода дымовых газов
Таб. 13 Проверка длины горизонтальных труб подачи воздуха для
горения
Таб. 14 Расчёт общей длины труб
L
2
6 720 806 640-25.2O
L
1
L
1
L
2
6 720 612 662-12.7O
Длина горизонтальных труб отвода дымовых газов L
2
Фактическая длина
[м]
Максимальная
длина (из
выдержано?
Длина горизонтальных труб подачи воздуха для горения L
3
(только C
53
)
Фактическая длина
[м]
Максимальная
длина
выдержано?
Общая длина труб L Количество
Длина [м]
Сумма [м]
Длина
горизонтальных труб
×
=
Длина вертикальных
труб
×
=
Колена 87°
×
=
Колена 45 °
×
=
Общая длина труб L
Максимальная общая длина труб L из таблицы 11
выдержано?
