5
Монтаж
Logamax plus – 6720844853 (2015/09)
18
Средство от замерзания
Доступный в электронном виде документ 6 720 841 872 содержит
список разрешённых антифризов. Для его просмотра пользуйтесь
поиском документов на нашем сайте в интернете. Адрес приведён
на оборотной стороне этой инструкции.
УВЕДОМЛЕНИЕ:
Возможно повреждение теплообменника или нарушение
работы теплогенератора и системы горячего водоснабжения из-
за неправильно выбранного антифриза!
Использование непригодного антифриза может привести к
повреждению теплогенератора и отопительной системы.
▶ Используйте только разрешённые нами антифризы.
▶ Применяйте антифриз только в соответствии с рекомендациями
его изготовителя, в т.ч. относительно минимальной
концентрации.
▶ Выполняйте требования изготовителя антифриза по регулярным
проверкам и корректировкам его концентрации.
Добавки к воде в отопительной системе
Добавки к воде, например, средств защиты от коррозии, требуются
только при постоянном проникновении кислорода в систему
отопления, которое нельзя предотвратить другим способом.
Узнайте у изготовителя добавок об их пригодности для
теплогенератора и других материалов отопительной системы.
УВЕДОМЛЕНИЕ:
Возможно повреждение теплообменника или нарушение
работы теплогенератора и системы горячего водоснабжения из-
за неподходящих добавок к воде системы отопления!
Неподходящие добавки (ингибиторы или антикоррозионные
средства) могут привести к повреждению теплогенератора и
отопительной системы.
▶ Применяйте антикоррозионные средства только в том случае,
если изготовитель добавок подтверждает их пригодность для
теплогенератора из алюминиевых материалов и всех других
материалов отопительной системы.
▶ Применяйте добавки к воде системы отопления только в
соответствии с рекомендациями их изготовителя.
▶ Выполняйте требования изготовителя добавок по регулярным
проверкам и корректировкам их концентрации.
Средства для герметизации в воде отопительной системы могут
привести к отложениям в теплообменнике. Поэтому мы не советуем
применять их.
5.3
Котлы GB172-..iK: проверка объёма
расширительного бака
По приведённому далее графику можно сделать предварительную
оценку, достаточно ли встроенного расширительного бака или
требуется дополнительный бак (кроме обогрева пола).
Для показанных характеристик учитывались следующие
показатели:
• 1 % гидравлического затвора в расширительном баке или 20 %
номинального объёма в расширительном баке
• Перепад рабочего давления предохранительного клапана
0,5 бар согласно DIN 3320
• Предварительное давление расширительного бака
соответствует статической высоте системы над котлом.
• Максимальное рабочее давление: 3 бар

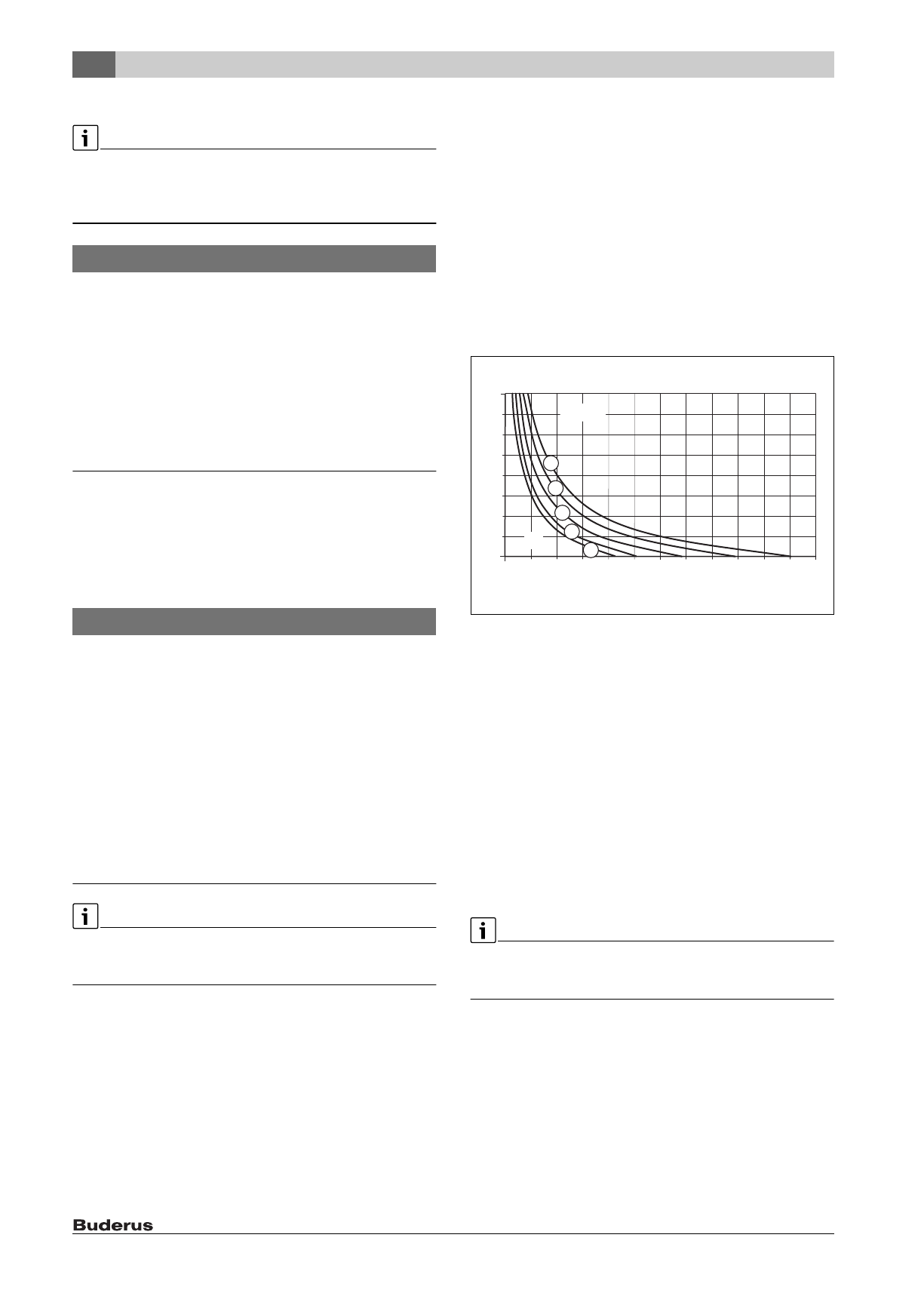

Рис. 21 Характеристики расширительного бака
I
Предварительное давление 0,5 бар
II
Предварительное давление 0,75 бар (первоначальная
установка)
III
Предварительное давление 1,0 бар
IV
Предварительное давление 1,2 бар
V
Предварительное давление 1,3 бар
A
Рабочая область расширительного бака
B
Требуется дополнительный расширительный бак
T
V
Температура подающей линии
V
A
Объём системы в литрах
▶ В граничных областях точный размер бака определяется по
DIN EN 12828.
▶ Если точка пересечения находится справа рядом с кривой, то
нужно установить дополнительный расширительный бак.
5.4
Подготовка монтажа котла
Для облегчения монтажа трубопроводов мы рекомендуем
использовать монтажную панель. Подробные сведения об этой
дополнительной детали приведены в нашем общем каталоге.
▶ Удалите упаковку, при этом учитывайте указания на упаковке.
▶ Установите монтажную панель (дополнительная комплектация).
▶ Закрепите на стене монтажный шаблон (входит в комплект
поставки).
▶ Сделайте необходимые отверстия.
▶ Удалите монтажный шаблон.
▶ Закрепите на стене 2 винтами с дюбелями планку для подвески
котла (входят в комплект поставки).
6 720 612 489-79.2TT
A
B
0
30
40
50
60
70
80
90
100
110
100
200 300 400 500 600 700 800 900 1000 1100 1200
V
A
/ l
T
V
/
°
C
I
II
III
IV
V
