Отвод дымовых газов

Logamax plus – 6720844853 (2015/09)

16

4.3.3

Определение длин труб отвода дымовых газов при
подключении нескольких котлов к одной дымовой трубе

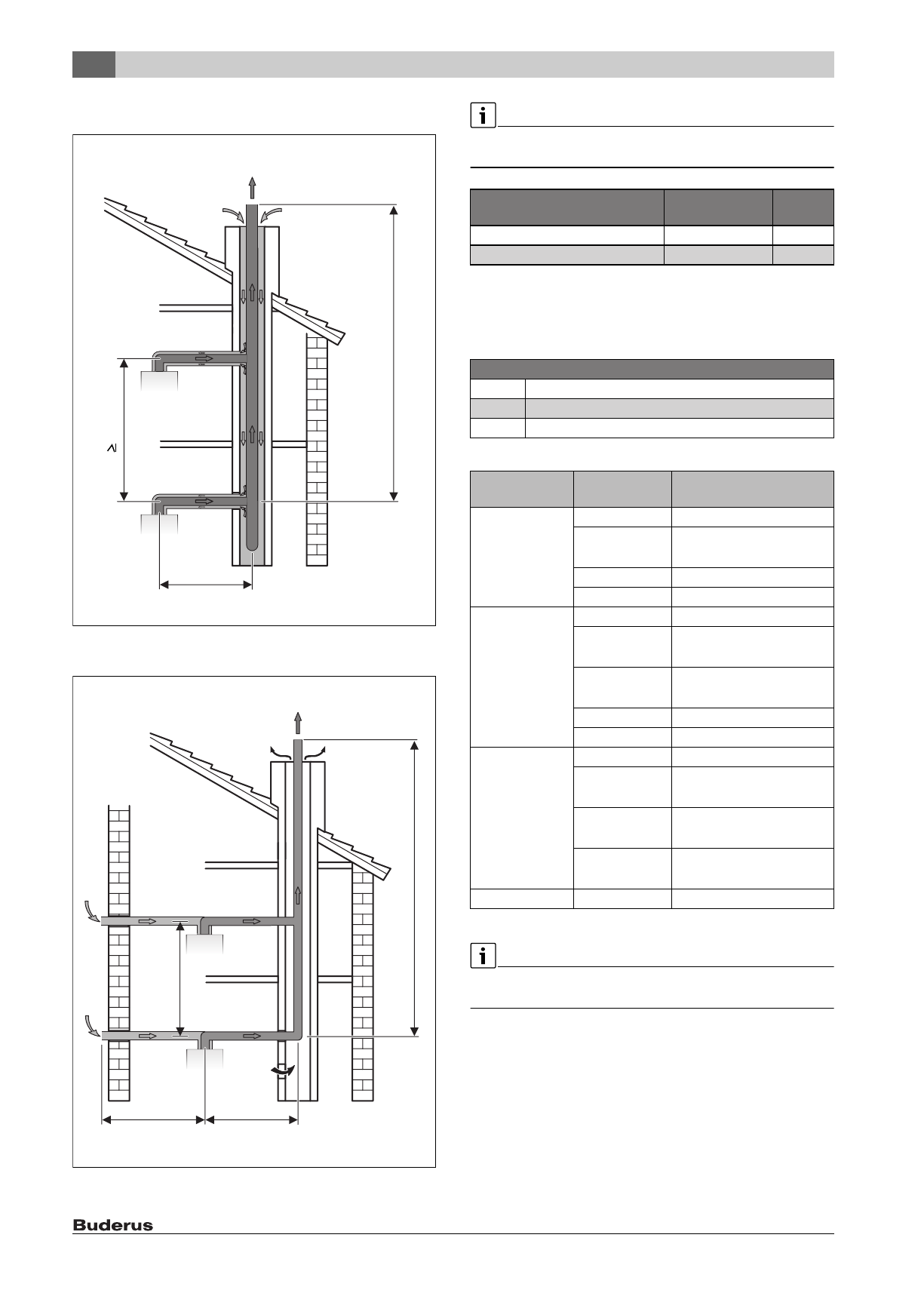

Рис. 18   Подключение нескольких котлов с концентрической

трубой по C

43

Рис. 19   Подключение нескольких котлов с раздельными трубами

по C8

3

Подключение к одной трубе возможно только котлов мощностью до
30 кВт для отопления и приготовления горячей воды (



 таб. 11).

Таб. 18   Длина горизонтальных труб отвода дымовых газов

Таб. 19   Группирование котлов

Таб. 20   Длины вертикальных труб отвода дымовых газов

Дл каждого колена 15 °, 30 ° или 45 ° в шахте максимальная длина
дымовой трубы в шахте уменьшается на 1,5 м.

L

2

L

1

6 720 612 662-14.6O

 2,5 m

L

2

L

1

6 720 811 091-25.1O

L

3

≥ 2,5 m

Повороты на горизонтальном
участке отвода дымовых газов

L

2

L

3

1)

1) Только для C

83

1 - 2

0,6 м

2)

 - 3,0 м

2) L

2

< 0,6 м с использованием металлического соединения (дополнительное

оборудование).

< 5 м

3

0,6 м

2)

- 1,4 м

< 5 м

Группа

HG1

Котлы с максимальной мощностью до 16 кВт

HG2

Котлы с максимальной мощностью от 16  до 28 кВт

HG3

Котлы с максимальной мощностью до 30 кВт

Количество
котлов

Тип котлов

Максимальная длина
дымовой трубы в шахте L

1

2

2 × HG1

21 м

1 × HG1
1 × HG2

15 м

2 × HG2

21 м

2 × HG3

15 м

3

3 × HG1

21 м

2 × HG1
1 × HG2

15 м

1 × HG1
2 × HG2

15 м

3 × HG2

12,5 м

3 × HG3

7 м

4

4 × HG1

21 м

3 × HG1
1 × HG2

13 м

2 × HG1
2 × HG2

13 м

1 × HG1
3 × HG2

10,5 м

5

5 × HG1

21 м
