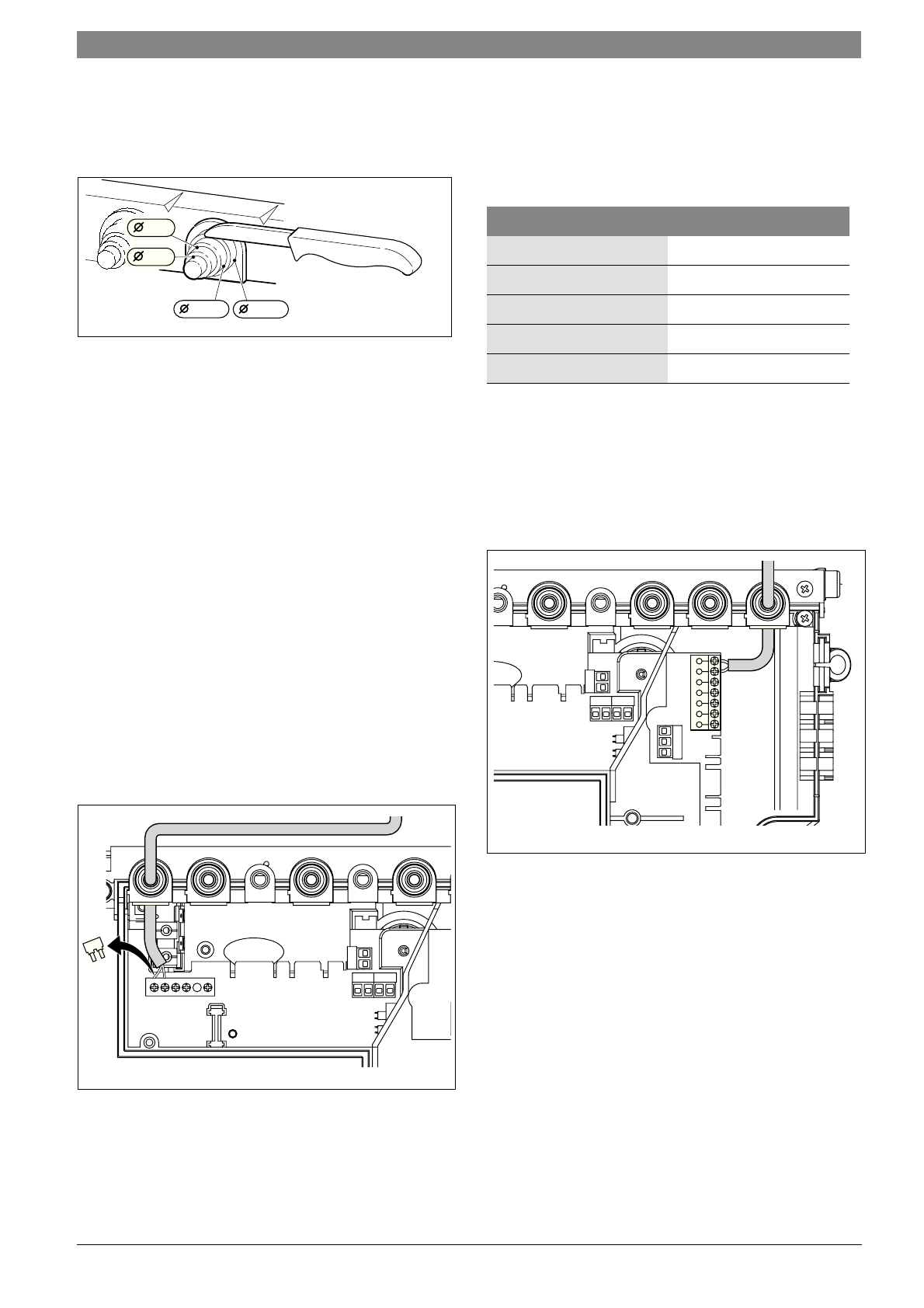

Электрические соединения
|
21
ru
6 720 613 213 (2007/10)
B
Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 16
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
6.2.2
Подключить регулятор включения и
отключения напряжения 230 вольт
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного прибора) и не должен
иметь собственного заземления.
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом подключить
регулятор к ST10:
–
L к L
S
–
S к L
R
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 17 Подключение (230 В AC, снять перемычку
между L
S
и L
R
)
6.2.3
Подключить цифровой регулятор/регулятор
EMS-BUS-шины
B
Использовать провода следующего поперечного
сечения:
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Пропустить кабель через фиксатор для разгрузки от
натяжения и подсоединить к ST19 и к клеммам 6 и 7.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 18 Подключение регулятора
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
6 720 612 897-03.1O
L
R
L
S
ST10
Длина провода
Поперечное сечение
≤
80 м
0,40 мм
2
≤
100 м
0,50 мм
2
≤
150 м
0,75 мм
2
≤
200 м
1,00 мм
2
≤
300 м
1,50 мм
2
Таб. 9
ST19
6 720 612 229-15.2O
6
7
