Сведения о приборе
ru
6 720 613 213 (2007/10)
3.9

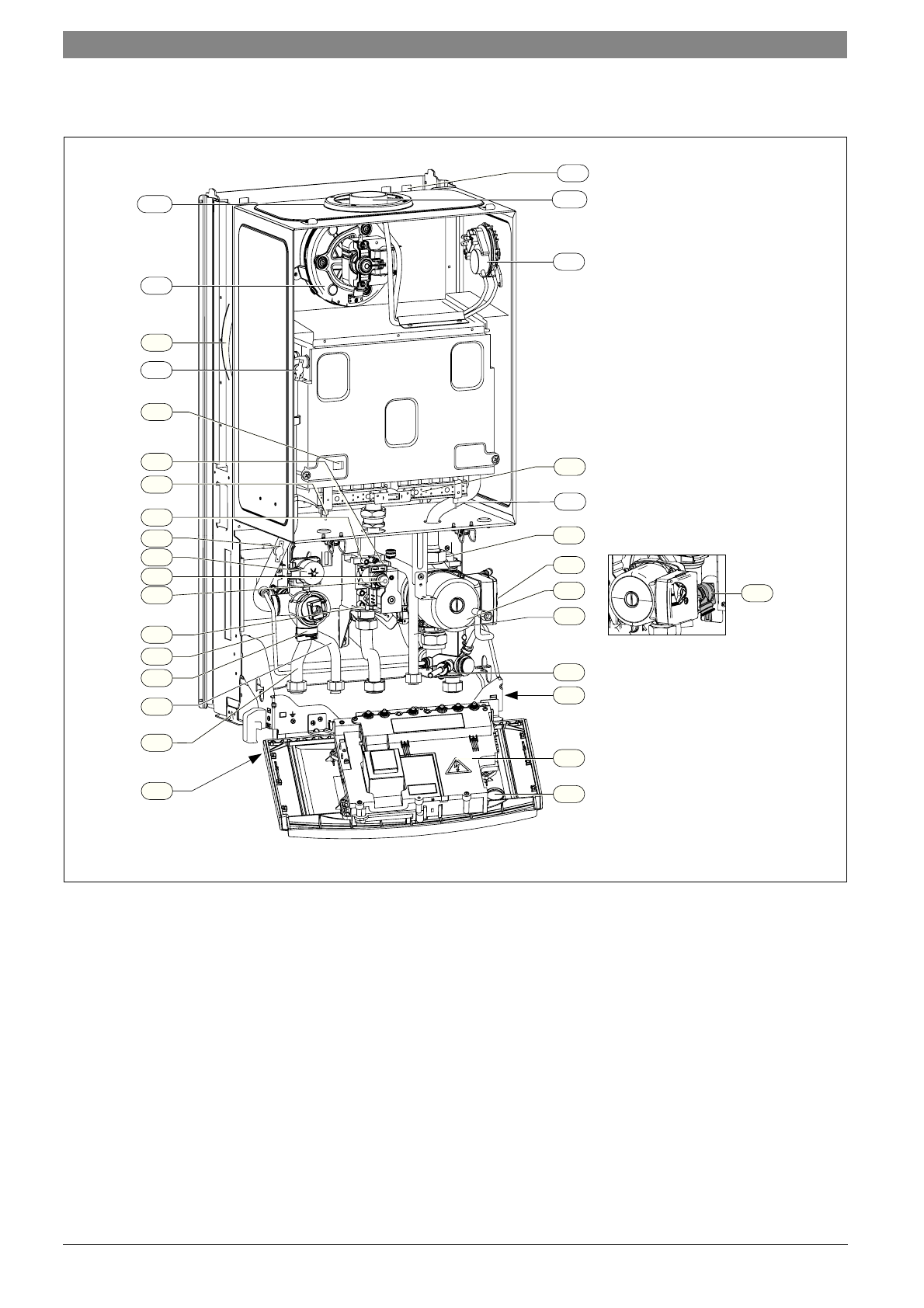

конструкция прибора ZSC
Рис 4
3
Измерительный патрубок (давление газа перед
форсункой)
4
Heatronic 3
6
Ограничитель температуры
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
18.1
Переключатель частоты вращения насоса
20
Расширительный бак
27
Автоматический воздушный клапан
29
Поддон горелки с коллектором форсунок
32
Ионизационный контроль пламени
33
Запальный электрод
36
Датчик температуры в подающей магистрали
39
Предохранитель потока
43
Подающая магистраль отопительного контура
56
Газовая арматура
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
71
Подающая линия бойлера
72
Обратная линия бойлера
84
Двигатель
88
3-ходовой клапан
102
Контрольное окно
120
Петли для навески
221.1
Труба для отвода дымовых газов
221.2
Всасывающий патрубок воздуха для сжигания топлива
226
Вентилятор
228
Дифференциальное реле давления
295
Наклейка с типом приборa
361.1
Сливной кран
418
Фирменная табличка
6 720 613 084 - 04.2O
20
102
88
84
7
64
63
33
56
3
36
11
43
27
18
18.1
361.1
418
8.1
4
221.2
6
226
228
221.1
120
71
72
32
29
295
15
