Сведения о приборе

 |

9

ru

6 720 613 213 (2007/10)

3.8

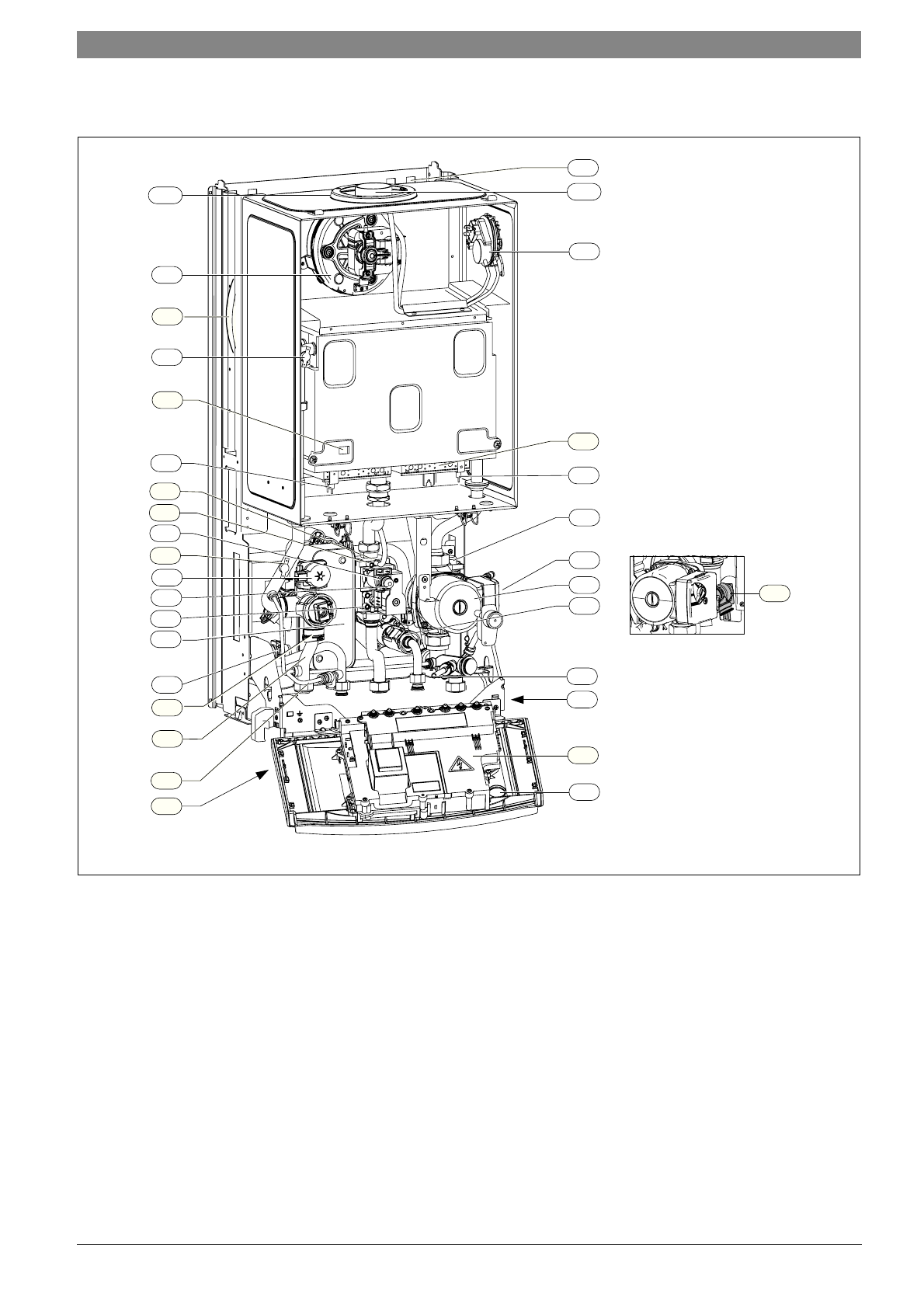

конструкция прибора ZWC

Рис 3

3

Измерительный патрубок (давление газа перед
форсункой)

4

Heatronic 3

6

Ограничитель температуры

6.3

Датчик температуры горячей воды

7

Измерительный патрубок сетевого давления газа

8.1

Манометр

15

Предохранительный клапан (oтoпительный кoнтур)

18

Отопительный насос

18.1

Переключатель частоты вращения насоса

20

Расширительный бак

27

Автоматический воздушный клапан

29

Поддон горелки с коллектором форсунок

32

Ионизационный контроль пламени

33

Запальный электрод

36

Датчик температуры в подающей магистрали

38

Kран подпитки

43

Подающая магистраль отопительного контура

56

Газовая арматура

63

Регулировочный винт максимального расхода газа

64

Регулировочный винт минимального расхода газа

84

Двигатель

88

3-ходовой клапан

102

Контрольное окно

120

Петли для навески

221.1

Труба для отвода дымовых газов

221.2

Всасывающий патрубок воздуха для сжигания топлива

226

Вентилятор

228

Дифференциальное реле давления

295

Наклейка с типом приборa

355

Пластинчатый теплообменник

361.1

Сливной кран

413

Расходомер (турбина)

418

Фирменная табличка

6 720 613 084-03.3O

221.2

413

18

18.1

27

32

228

120

8.1

361.1

418

88

7

6

226

6.3

64

355

63

33

221.1

36

102

43

38

4

29

20

3

56

84

295

15
