Настройки модуля Heatronic
|
49
RU
6 720 619 778 (2009/10)

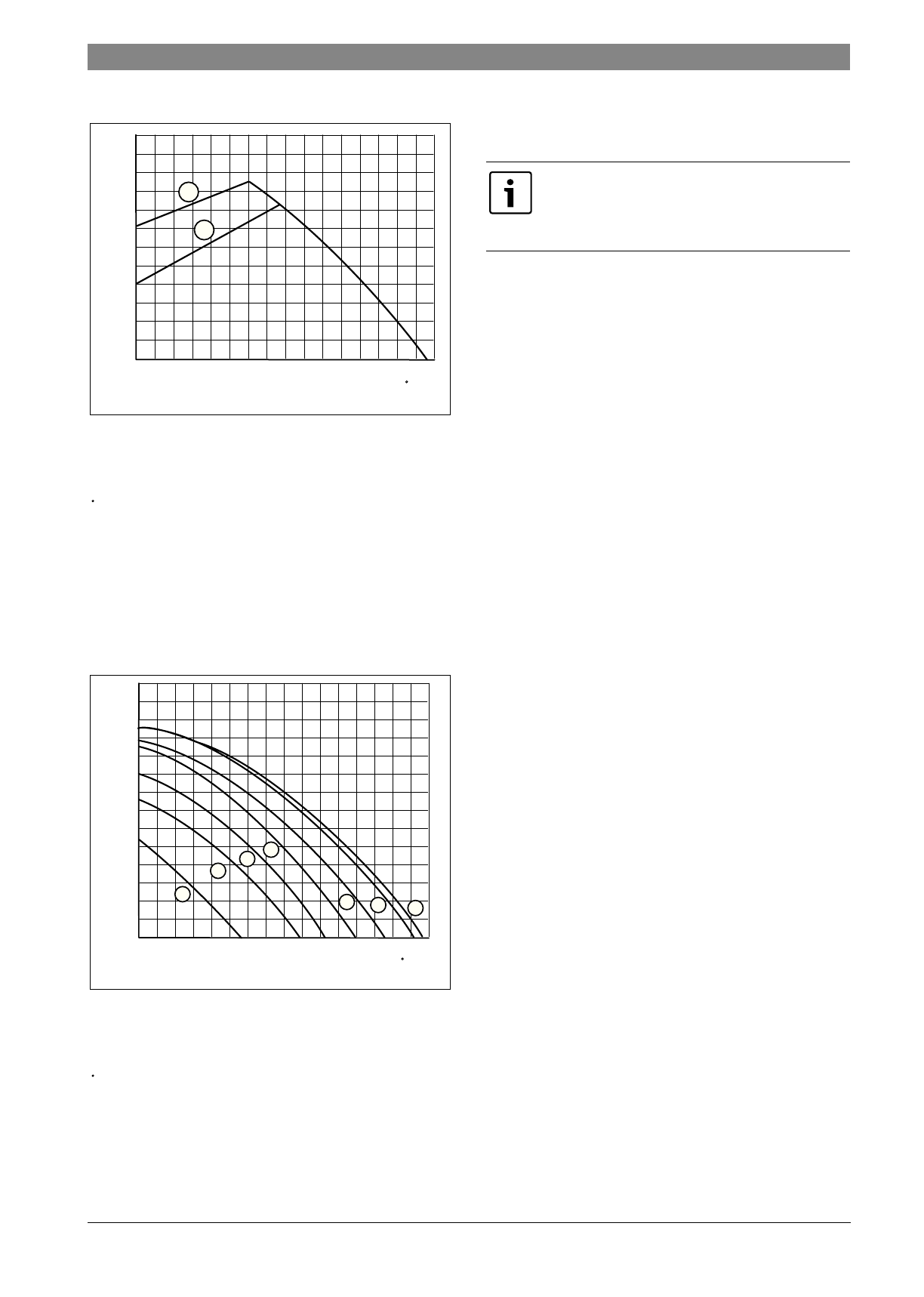

Рис 59 Пропорциональное давление (ZBS 30/210 S-3..)
1-5
Поле характеристики насоса
H
Остаточная высота напора
Расход циркулирующей воды
Сервисная функция 1.d: характеристика насоса
Эта сервисная функция соответствует переключателю
скорости вращения двигателя насоса и активна только
в том случае, если выбрано поле характеристики
насоса
0
(сервисная функция 1.C).
Основной настройкой
является 7
Рис 60 Характеристики насоса (ZBS 30/210 S-3..)
Пояснения к рис. 60:
1-7
Характеристики насоса
H
Остаточная высота напора
Расход циркулирующей воды
Сервисная функция 1.E: схема управления насосами
для режима отопления
•
Схема управления насосами 0 (автоматический
режим, основная настройка)
:
Управление отопительным насосом осуществляет
регулятор шины.
•
Схема управления насосами 1 (не разрешена в
Германии и Швейцарии)
:
Для отопительных систем без регулирования.
Регулятор температуры подающей линии включает
отопительный насос. При запросе на тепло
отопительный насос включается вместе с горелкой.
•
Схема управления насосами 2
:
Для отопительных систем с подключением
регулятора комнатной температуры к 1, 2, 4 (24 В).
•
Схема управления насосами 3
:
Отопительный насос работает постоянно
(исключения см. в инструкции по эксплуатации
регулятора отопления).
•
Схема управления насосами 4
:
«Умное» выключение насоса в отопительных
системах с регулятором, работающим по наружной
температуре. Отопительный насос включается
только при необходимости.
Сервисная функция 1.F: не задействована
Сервисная функция 2.А: не задействована
Сервисная функция 2.b: максимальная температура
подающей линии
Максимальная температура подачи может быть
настроена в диапазоне от 35
°C
до 88
°C
.
Заводская настройка
- 88.
6 720 619 309-18.1O
200
400
600
800
1200
1400
1000
1600
0
0,6
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
4
5
V
(l/h)
V
200
400
600
800
1200
1400
1000
1600
0
0,6
0,5
0,4
0,3
0,2
0,1
0
V
(l/h)
6 720 619 309-16.1O
0,7
(bar)
H
1
2
3
4
5
6
7
V
При подключении регулятора,
работающего по наружной температуре,
автоматически устанавливается схема
управления насосом 4.
