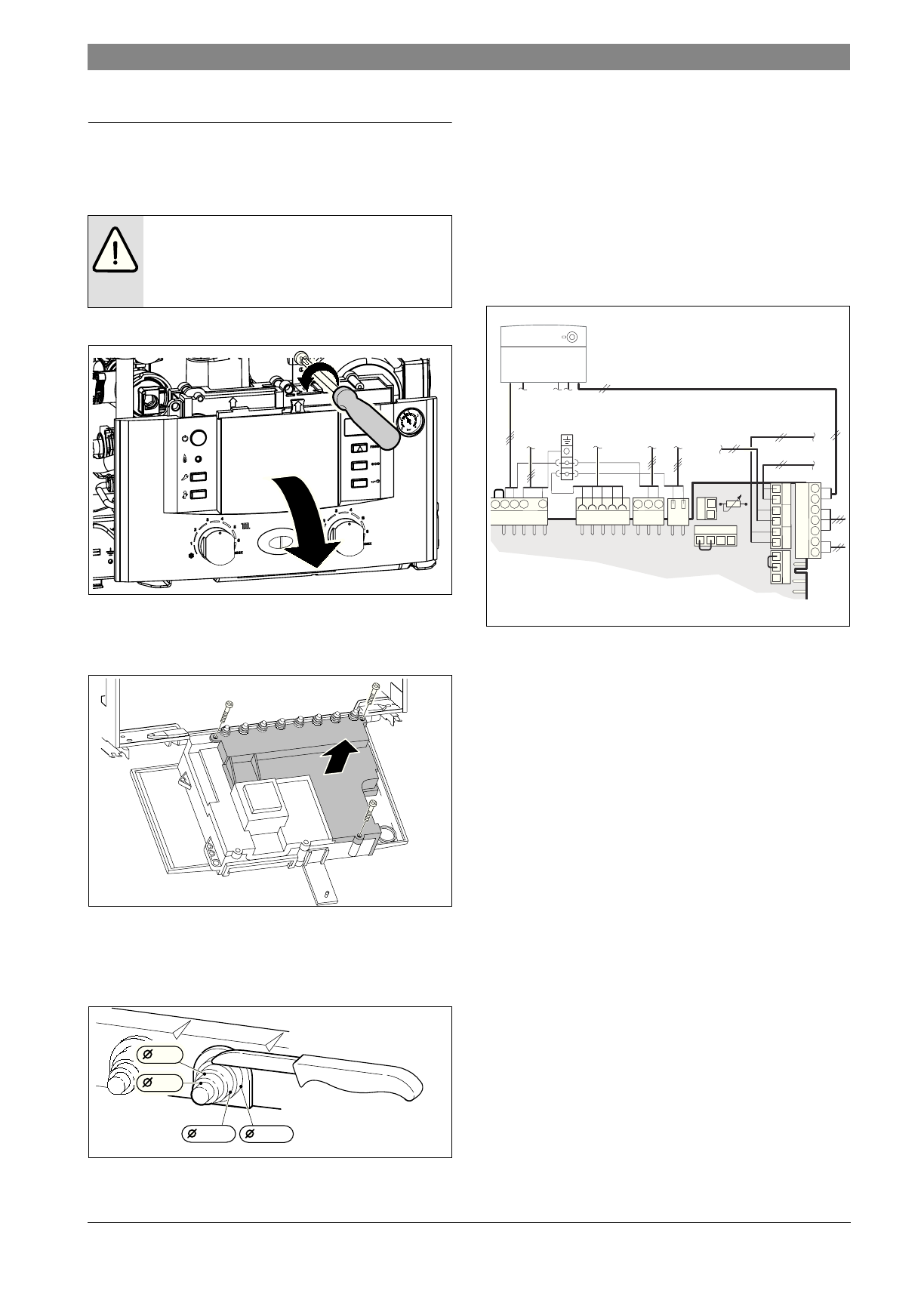

Электрические соединения
|
33
RU
6 720 619 778 (2009/10)
6.3
Подключение дополнительных
принадлежностей
Открыть модуль Heatronic
B
Отвернуть винт и опустить Heatronic вниз.
Рис 35
B
Вывернуть винты, отсоединить кабель и снять
крышку.
Рис 36
B
Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 37
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
6.3.1
Подключение ISM 1 к Heatronic
B
Подсоедините двухжильный провод шины.
B
Подсоедините трёхжильный сетевой провод.
Рис 38
6.3.2
Подключение датчика температуры
коллектора (NTC)
Датчик температуры коллектора входит в комплект
поставки ISM 1.
B
Установите датчик температуры в соответствии с
инструкцией по монтажу коллектора.
B
Подсоедините провод к сдвоенной трубе солнечной
системы.
B
Подсоедините провод датчика температуры
коллектора от ISM 1 (
Æ
стр. 14, поз. 16) к проводу
сдвоенной трубы солнечной системы.
Если сдвоенная труба не применяется, то выполняйте
следующие условия:
•
провода длиной до 50 м: 0,75 мм
2
•
провода длиной до 100 м: 1,5 мм
2
•
для предотвращения индуктивных влияний
прокладывайте провода отдельно от проводов с
напряжением 230 В
•
применяйте экранированные провода, если
возможны внешние индуктивные воздействия.
ВHИMAHИE:
Остатки кабеля могут
повредить Heatronic.
B
Снимайте изоляцию с кабеля только вне
Heatronic.
6 720 614 156-07.1O
1.
1.
1.
2.
6 720 612 659-15.1R
5-7
6 720 612 259-30.1R
1
3
-14
10-12
8
-9
B
B
4
2
1
A
F
6 720 618 841-07.3O
PR PO NP LP
9
8
7
Z
L
Z
N
NS
LS
L
N
Ls Ns
V
C
T
N
1
C
T
N
2
C
T
N
LR
