34
|

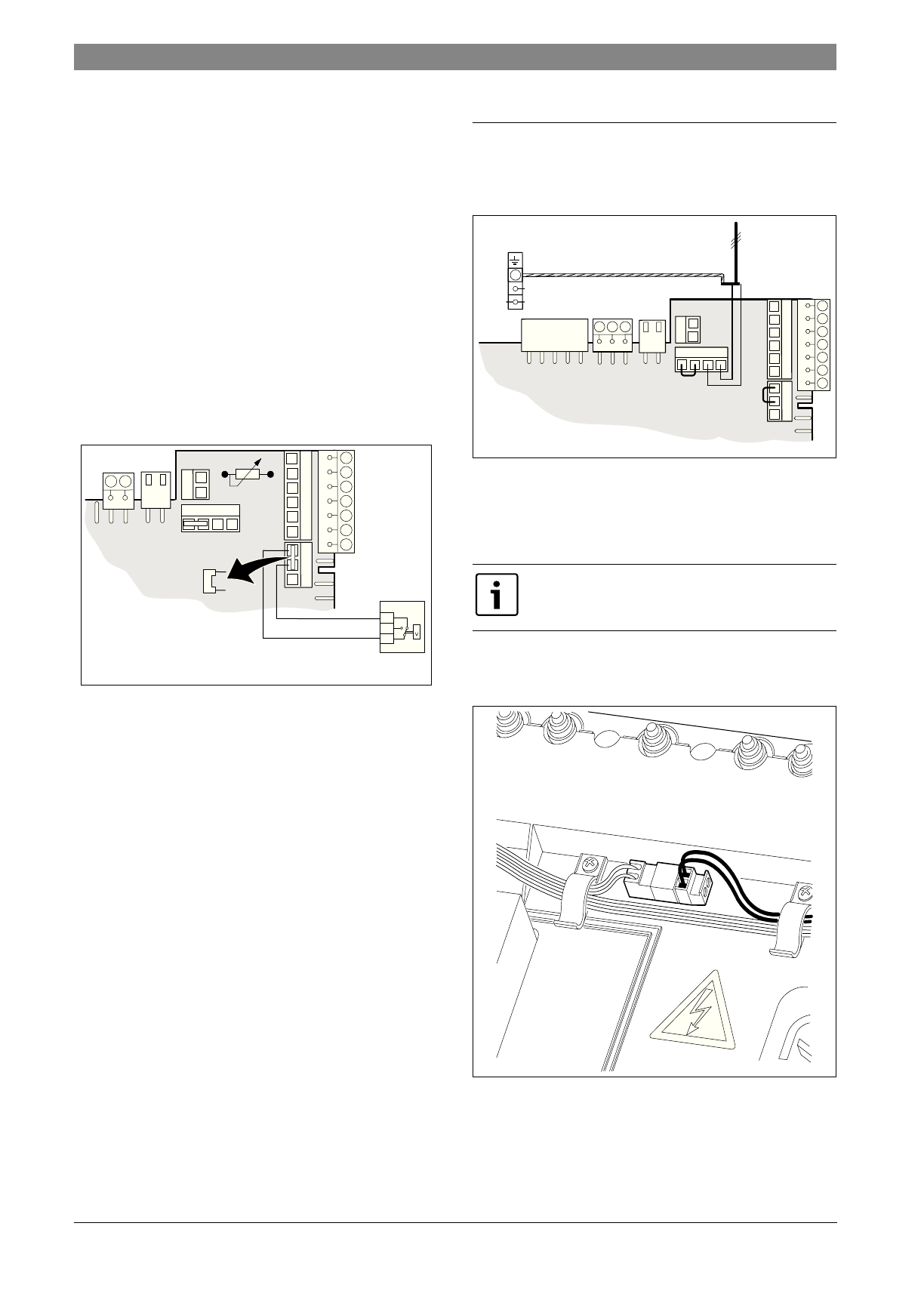

Электрические соединения
RU
6 720 619 778 (2009/10)
6.3.3
Подключение регулятора отопления или
дистанционного управления
Котел можно эксплуатировать только с регулятором
Bosch.
Регуляторы отопления FW 100 и FW 200 могут быть
также встроены непосредственно спереди в
Heatronic 3.
Установку и электрическое подключение см. в
соответствующей инструкции по монтажу.
6.3.4
Подключение реле контроля температуры
TB 1 подающей линией контура теплых полов
Только для систем отопления «теплый пол» с
непосредственным гидравлическим подключением к
котлу.
Рис 39
При срабатывании реле контроля температуры
отключаются отопление и приготовление горячей
воды.
6.4
Подключение отдельных
дополнительных принадлежностей
6.4.1
Подключение циркуляционного насоса
Рис 40
B
С помощью сервисной функции 5.E установите
подключение NP - LP на
1
(циркуляционный насос),
Æ
стр. 52.
6.4.2
Подключите отдельный датчик температуры
подающей линии (например,
гидравлического распределителя)
Рис 41
Сервисная функция 7.d Подключение отдельного
датчика подающей линии автоматически
устанавливается на
1
,
Æ
стр. 53.
TB1
6 720 612 659-19.1R
B
B
4
2
1
A
F
PR PO NP LP
LS NS
LZ
NZ
9
8
7
1
2
C
ϑ
Циркуляционный насос управляется
регулятором отопления Bosch.
B
B
4
2
1
A
F
PR PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-24.30
6 720 615 492-12.2o
