20
|
Установка прибора
RU
6 720 619 778 (2009/10)
5.2
Проверка размера расширительного
бака для отопления

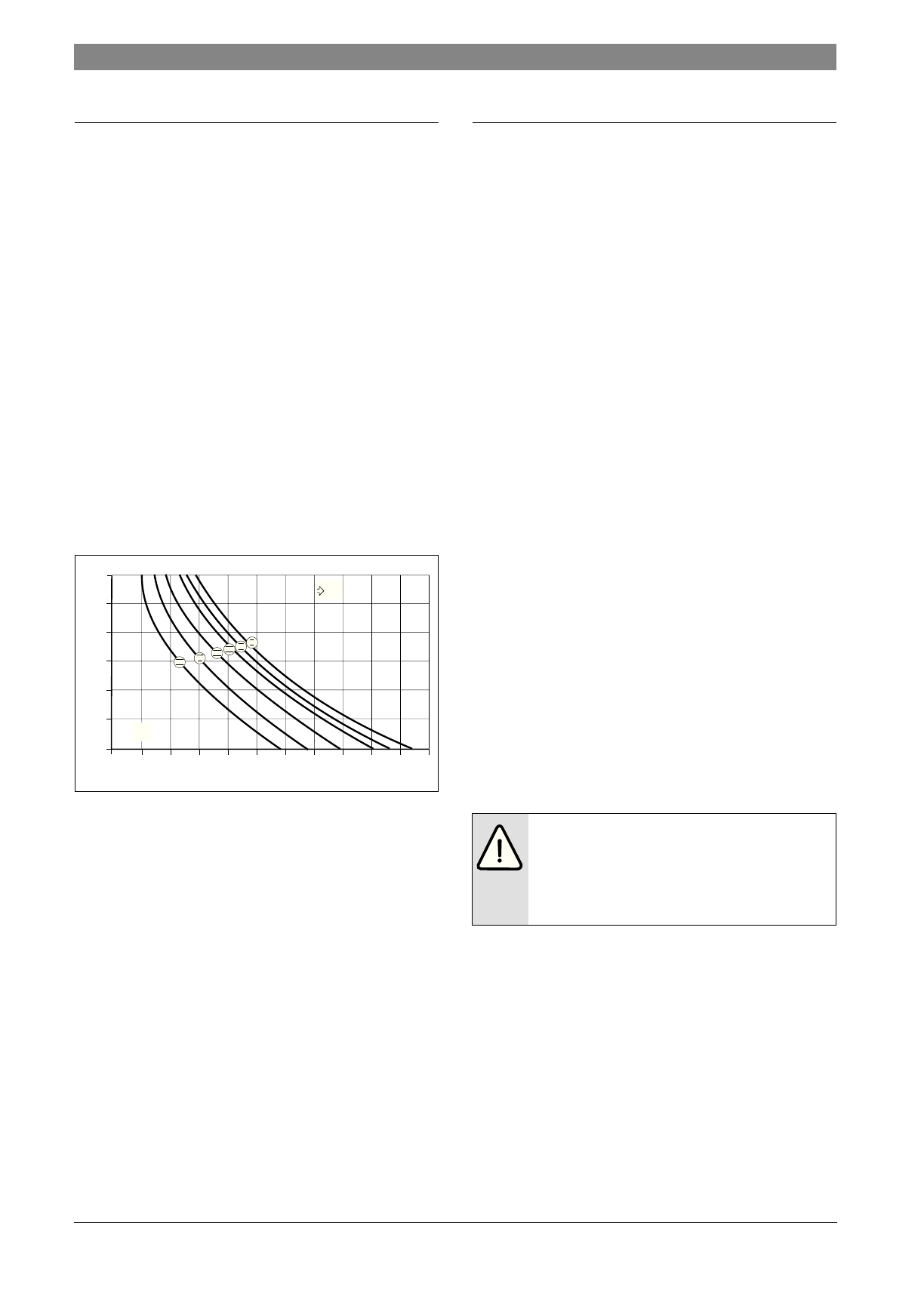

Приведенная ниже диаграмма позволяет
приблизительно оценить, достаточен ли объем
встроенного расширительного бака или необходим
дополнительный расширительный бак (кроме
напольного отопления).
Изображенные характеристические кривые
построены на основе следующих параметров:
•
За начальное количество воды в расширительном
баке принимается 1% от количества воды в системе
отопления или 20% от емкости расширительного
бака
•
рабочая разность давлений предохранительного
клапана составляет 0,5 бар согласно DIN 3320
•
предварительное давление расширительного бака
соответствует статической высоте установки над
теплообменником
•
максимальное рабочее давление: 3 бара
Рис 5
I
Предварительное давление 0,2 бар
II
Предварительное давление 0,5 бар
III
Предварительное давление 0,75 бар (заводская
настройка)
IV
Предварительное давление 1,0 бар
В
Предварительное давление 1,2 бар
VI
Предварительное давление 1,3 бар
t
V
Температура подающей магистрали
V
A
Емкость установки в литрах
A
Рабочая область расширительного бака
B
Необходим дополнительный расширительный бак
B
В граничной зоне: Определить точный объем бака в
соответствии с DIN EN 12828.
B
Если точка пересечения находится справа от
кривой: установить дополнительный
расширительный бак.
5.3
Важные указания для солнечной
системы
•
Для трубопроводов мы рекомендуем применять
сдвоенную трубу SDR 15 для солнечной системы.
•
В состоянии поставки жёстко соединённые детали
имеют уплотнения и готовы к монтажу.
•
Не перекрывайте предохранительный клапан.
•
Как сборную ёмкость для жидкости-теплоносителя у
предохранительного клапана мы рекомендуем
изделие № 1081.
•
Не устанавливайте запорные краны между
коллекторами, предохранительным клапаном и
расширительным баком солнечной системы.
•
У установок с разницей высот более 12 м
необходимо установить соответствующее
предварительное давление в расширительном баке
солнечной системы. (
Æ
главу 7.1).
•
Вблизи коллекторов температура в трубопроводной
системе может кратковременно достигать 175
°C
.
Применяйте только термостойкие материалы. Мы
рекомендуем для трубопроводов пайку твёрдым
припоем.
•
Если для наполнения установки не используется
насос заполнения солнечной системы, то в
наивысшем месте трубопровода нужно установить
дополнительный воздушный клапан.
•
Во избежание скоплений воздуха, трубопроводы от
бойлера до коллектора следует прокладывать с
уклоном вверх.
•
В самой низкой точке трубопроводной системы
установите сливной кран.
•
Подключите трубопровод к заземлению здания.
5 0
4 0
3 0
5 0
1 0 0
1 5 0
2 0 0
2 5 0
3 0 0
3 5 0
4 0 0
6 0
7 0
8 0
9 0
0
V
A
( l )
t
V
(°
C
)
6 7 2 0 6 1 0 8 8 9 - 3 0 . 1 R
A
B
4 5 0
5 0 0
5 5 0
I
I I
I I I
I V
V
V I
ОПACHO:
ошпаривание при сливе
горячего теплоносителя!
B
Для слива предохранительного клапана
на расширительном баке применяйте
сборную ёмкость - изделие № 1081.
