Nuvola 3
руководство
для
технического
персонала
31
газовые
настенные
котлы
32.

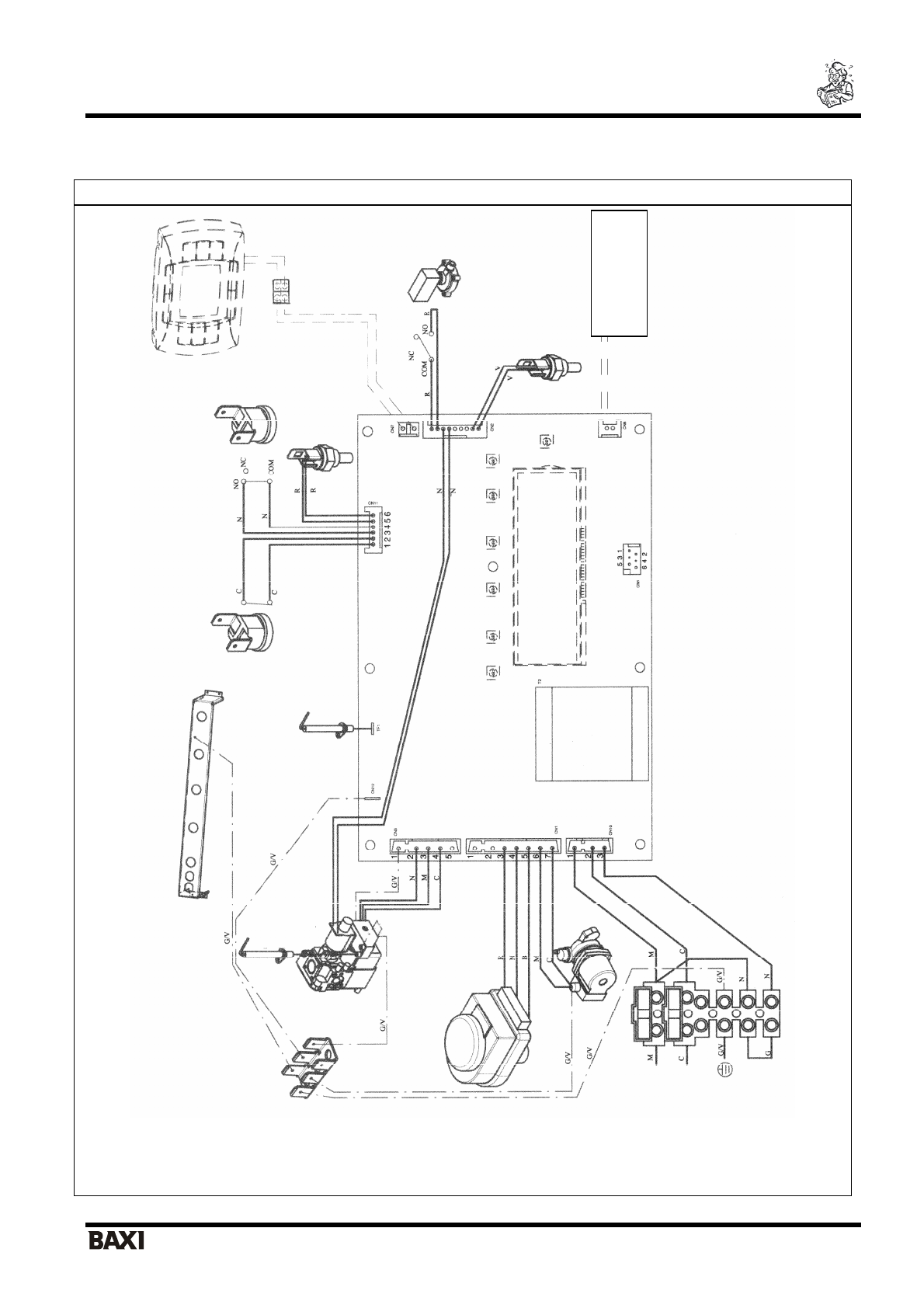

Схемы
электрических
соединений
.
32.1 – 240 i– 280 i
Термоста
т
–
дат
чик
тя
ги
Электрод
ко
нтрол
я
пламени
Цве
т
провод
ов
:
С
=
голубой
М
=
коричневый
N
=
черный
R
=
красный
G/V
=
жел
тый
/
зеленый
B
=
белый
V
=
зеленый
Дат
чик
температуры
(NTC)
си
ст
ем
ы
отопления
Дат
чик
температуры
(NTC)
ГВ
С
Т
рехход
ов
ы
й
клапан
Нас
ос
Электрод
заж
ига
ни
я
Клеммн
ая
колодка
электропи
тания
Термоста
т
перегрева
Кабель
питан
ия
Термоста
т
Га
зо
вый
клапа
н
Гидравличес
кий
прессостат
Для
прис
оедин
ен
ия
дат
чика
ул
ич
ной
температуры
(
гл
ава
28)
