Nuvola 3
руководство
для
технического
персонала
29
газовые
настенные
котлы
31.
Функциональные
схемы

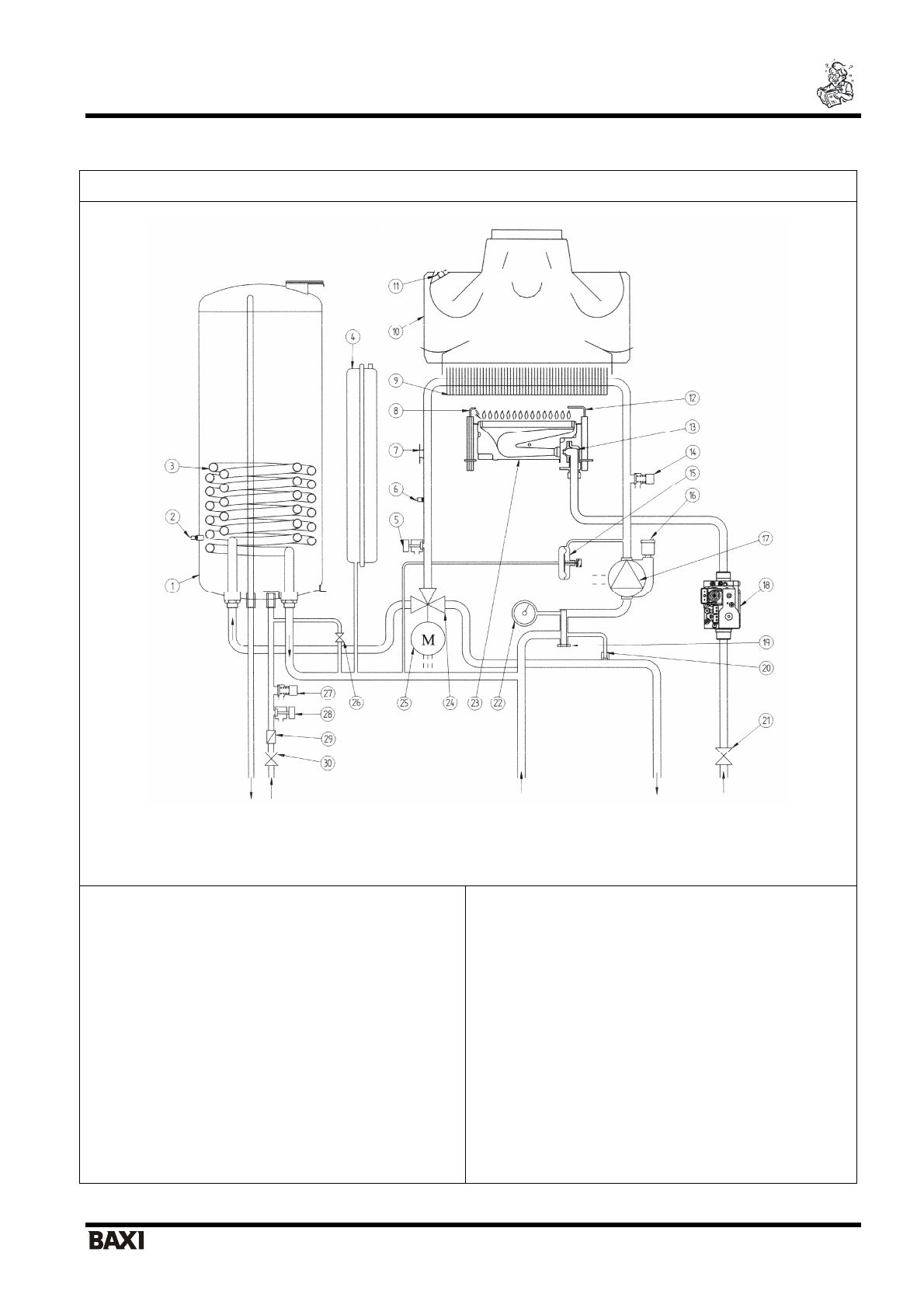

31.1 240 i – 280 i
Рис
.20
Обозначения
:
1 -
бойлер
(
накопительный
бак
для
горячей
воды
)
2 -
датчик
температуры
бойлера
3 -
змеевик
бойлера
4 -
расширительный
бак
5 -
кран
слива
воды
из
котла
6 -
датчик
температуры
(
тип
NTC)
контура
отопления
7 -
термостат
перегрева
8 -
электрод
зажигания
9 -
первичный
теплообменник
10 -
дымовой
колпак
11 -
термостат
-
датчик
тяги
12 -
электрод
контроля
пламени
13 -
рампа
подачи
газа
с
форсунками
14 -
предохранительный
гидравлический
клапан
3
бар
15 -
дифференциальный
гидравлический
прессостат
16 -
автоматический
воздухоотводчик
17 -
насос
с
автоматическим
воздухоотводчиком
18 -
газовый
клапан
19 -
фильтр
на
возврате
воды
20 -
автоматический
байпас
21 -
газовый
кран
22 -
манометр
23 -
горелка
24 -
трехходовой
клапан
25 -
мотор
трехходового
клапана
26 -
кран
заполнения
системы
отопления
27 -
сбросной
предохранительный
клапан
бойлера
(8
бар
)
28 -
кран
слива
воды
из
бойлера
29 -
ограничитель
протока
горячей
воды
30 -
кран
на
входе
холодной
воды
подача
в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат
из
системы
отопления
