Nuvola 3
руководство
для
технического
персонала
30
газовые
настенные
котлы
31.2 240 Fi – 280 Fi
Рис
.21

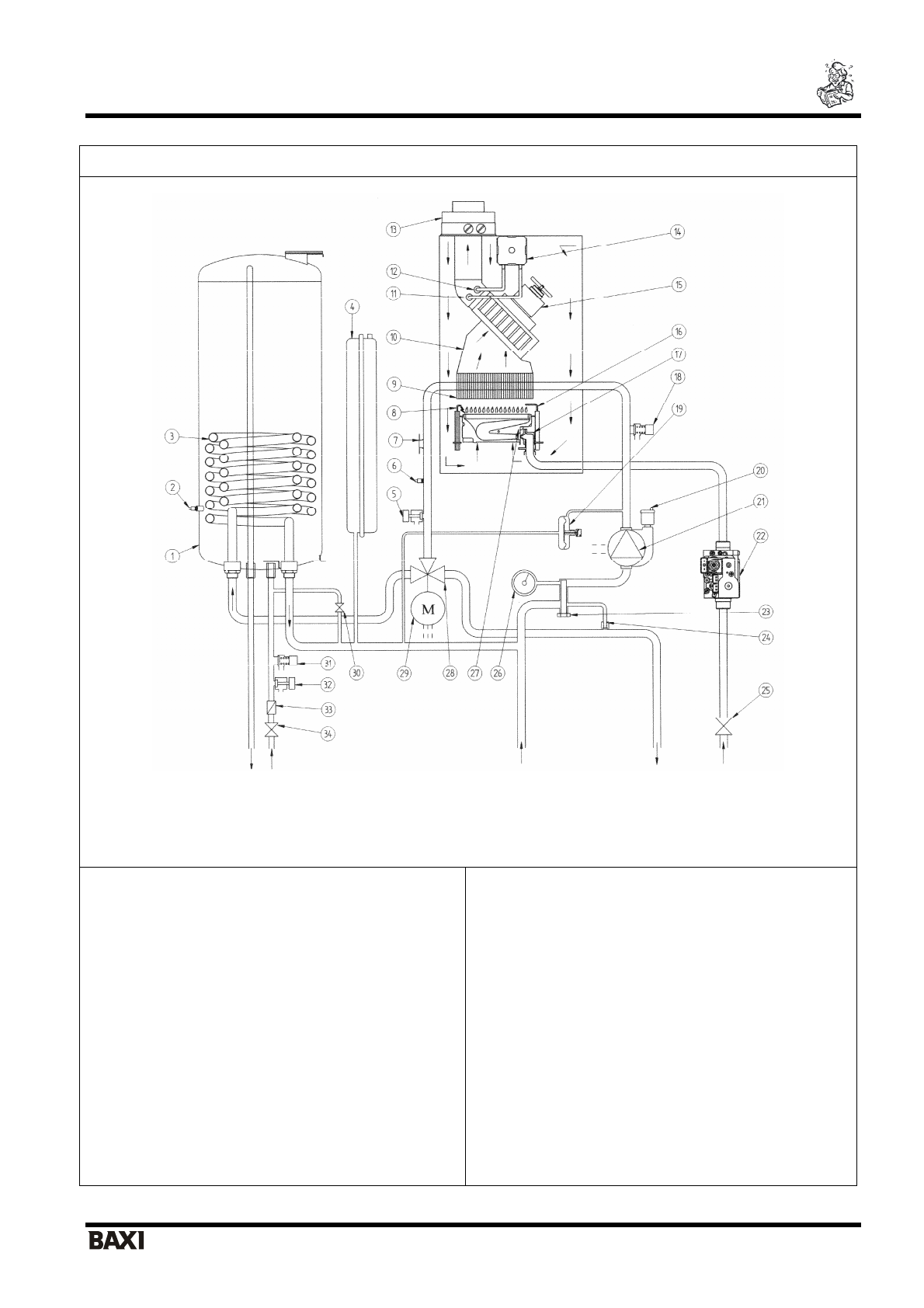

Обозначения
:
1 -
бойлер
(
накопительный
бак
для
горячей
воды
)
2 -
датчик
температуры
бойлера
3 -
змеевик
бойлера
4 -
расширительный
бак
5 -
кран
слива
воды
из
котла
6 -
датчик
температуры
(
тип
NTC)
контура
отопления
7 -
термостат
перегрева
8 -
электрод
зажигания
9 -
первичный
теплообменник
10 -
дымовой
колпак
11 -
точка
замера
отрицательного
давления
12 -
точка
замера
положительного
давления
13 -
концентрическая
муфта
14 -
датчик
тяги
-
пневмореле
15 -
вентилятор
16 -
электрод
контроля
пламени
17 -
рампа
подачи
газа
с
форсунками
18 -
предохранительный
гидравлический
клапан
3
бар
19 -
дифференциальный
гидравлический
прессостат
20 -
автоматический
воздухоотводчик
21 -
насос
с
автоматическим
воздухоотводчиком
22 -
газовый
клапан
23 -
фильтр
на
возврате
воды
24 -
автоматический
байпас
25 -
газовый
кран
26 -
манометр
27 -
горелка
28 -
трехходовой
клапан
29 -
мотор
трехходового
клапана
30 -
кран
заполнения
системы
отопления
31 -
сбросной
предохранительный
клапан
бойлера
(8
бар
)
32 -
кран
слива
воды
из
бойлера
33 -
ограничитель
протока
горячей
воды
34 -
кран
на
входе
холодной
воды
подача
в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат
из
системы
отопления
