13. ГАЗОВЫЙ КЛАПАН
Обозначения на рисунке
Pi
Точка измерения входного давления газа

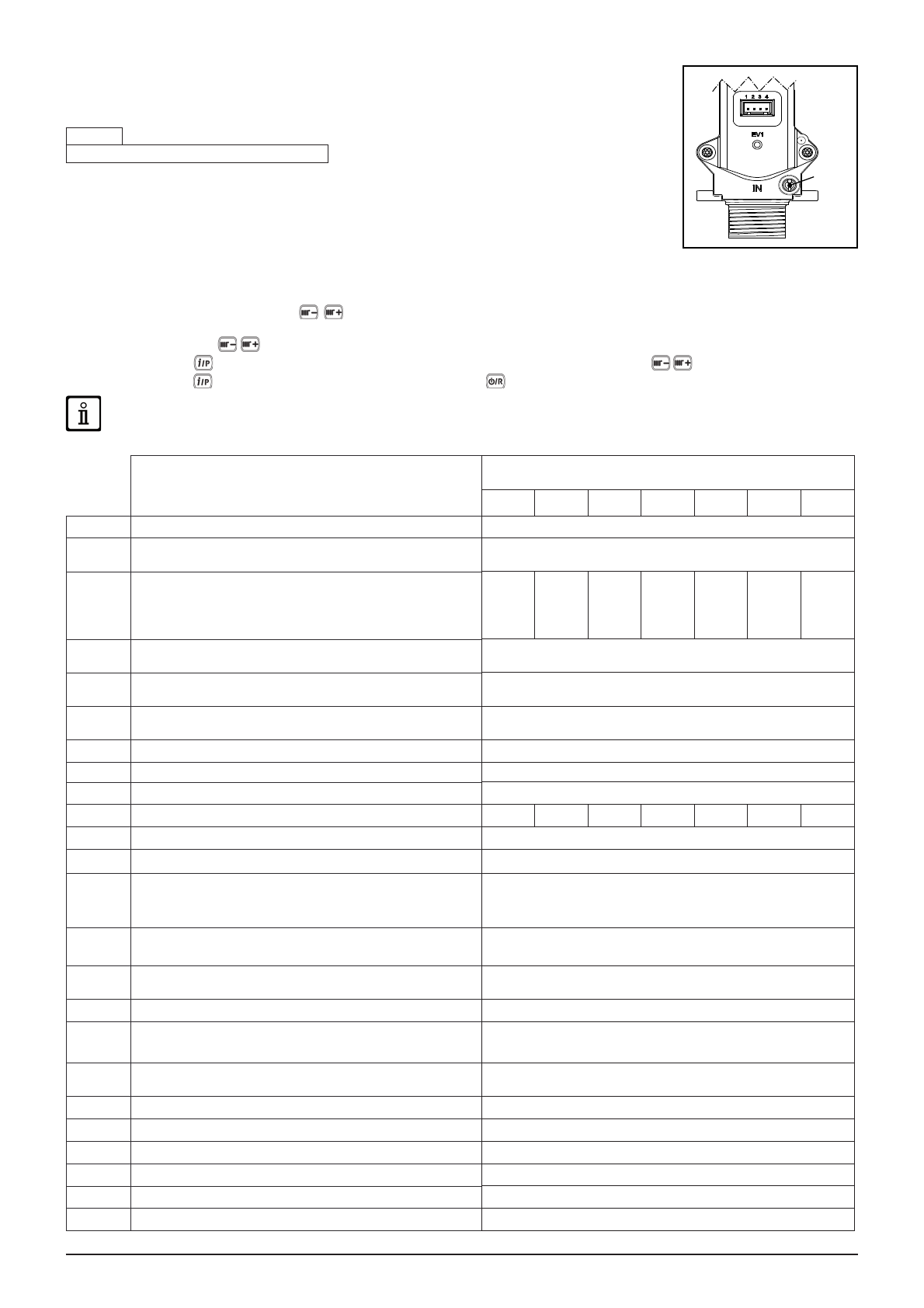

14. НАСТРОЙКА ПАРАМЕТРОВ
Для программирования параметров электронной платы котла, выполните следующие действия:
• Одновременно нажмите кнопки
и удерживайте в течение 6 секунд, пока на дисплее не отобразится строка
программы “
P01
”, чередующаяся с выставленным параметром.
• Используйте кнопки
для прокрутки списка параметров.
• Нажмите кнопку
, значение выбранного параметра начинает мигать, нажмите кнопки
для изменения значения.
• Нажмите кнопку
для подтверждения значения или кнопку
для выхода без сохранения изменений.
Более подробная информация о параметрах, перечисленных в следующей таблице, входит в поставку вместе
с необходимыми опциями.
ОПИСАНИЕ ПАРАМЕТРОВ
НАСТРОЙКИ ПО УМОЛЧАНИЮ
1.12
1.24
1.28
24
28
33
40
P01
-------
00
P02
Тип используемого газа
00
= МЕТАН,
01
= СЖИЖЕННЫЙ ГАЗ
00
P03
Тип котла
00
= проточный котел
05
= котел с внешним бойлером
08
= одноконтурный котел
08
08
08
00
00
00
00
P04
Настройка программируемого реле 1
(см. СЕРВИСНУЮ инструкцию)
02
P05
Настройка программируемого реле 2
(см. СЕРВИСНУЮ инструкцию)
04
P06
Конфигурация входа датчика уличной температуры
(см. СЕРВИСНУЮ инструкцию)
00
P07..P09
Информация производителя
--
P10
Способ установки пульта дистанционного управления
00
P11..P12
Информация производителя
--
P13
Макс. мощность в режиме отопления
(0-100%)
100
100
100
80
84
80
74
P14
Макс. мощность в режиме ГВС
(0-100%)
100
P15
Мин. мощность в режиме отопления
(0-100%)
00
P16
Установка максимальной температуры (°С) системы
отопления
00
= 85°C,
01
= 45°C
00
P17
Время постциркуляции насоса в режиме отопления
(01-
240 минут)
03
P18
Время ожидания перед новым включением в режиме
отопления
(00-10 минут) - 00=10 секунд
03
P19
Информация производителя
07
P20
Время постциркуляции насоса в режиме ГВС
(в
секундах)
30
P21
Функция “Антилегионелла”
00
= выключена,
01
= включена
00
P22
Информация производителя
00
P23
Максимальная установка температуры ГВС
60
P24
Информация производителя
35
P25
Устройство защиты от работы без воды
00
P26..P31
Информация производителя
--
P32..P41
Диагностика (см. СЕРВИСНУЮ инструкцию)
--
CG_2
20
1
Pi
