7108195.01  (1-09/12)

26

Р

а

з

д

е

л

 У

С

Т

А

Н

О

В

Щ

И

К

 (

r

u

)

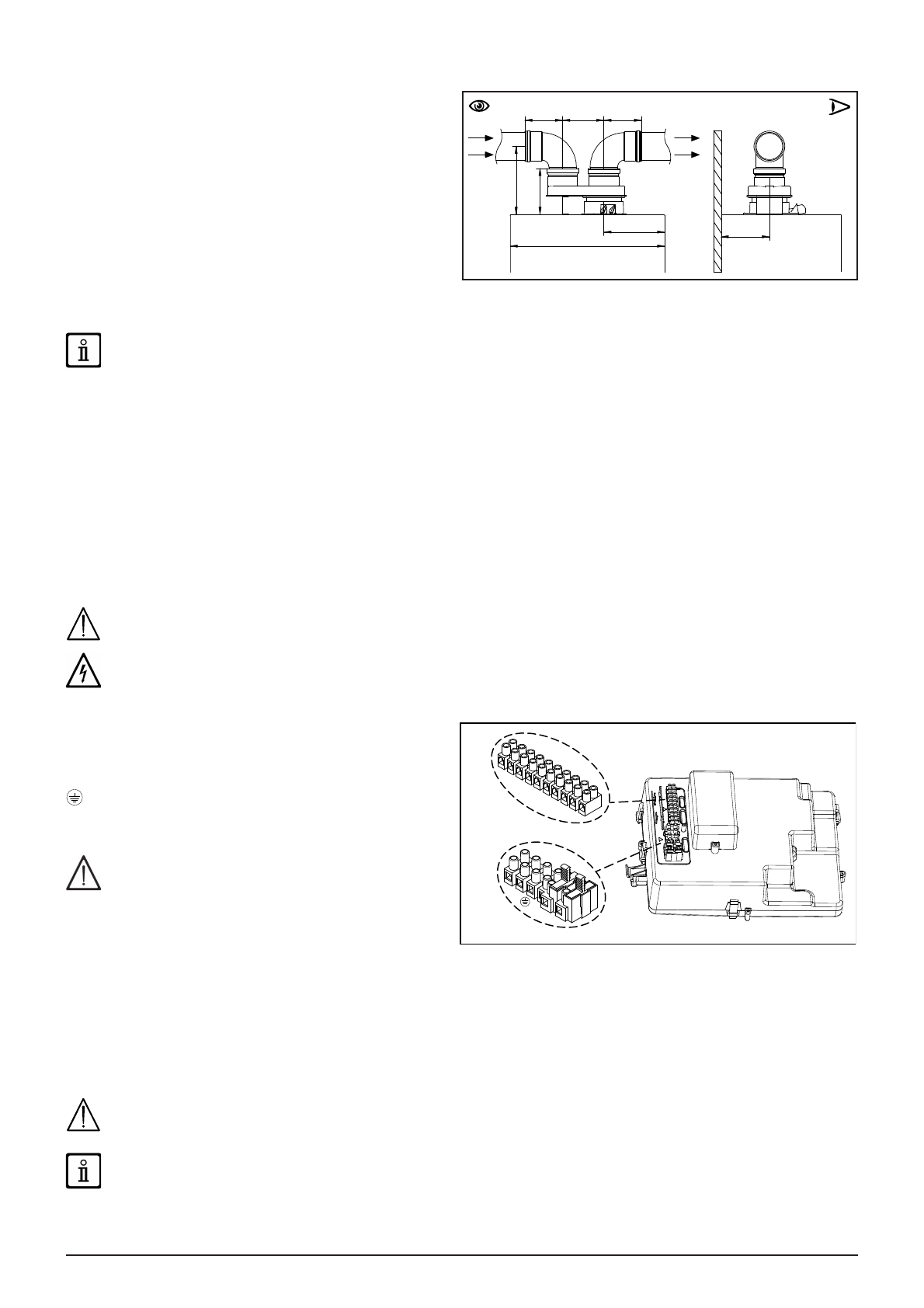

  ЕДИНЫЙ РАЗДЕЛИТЕЛЬНЫЙ КОМПЛЕКТ


(АЛЬТЕРНАТИВНЫЙ АКСЕССУАР)

  В  особых  случаях  для  монтажа  дымохода  и  воздуховода

можно  использовать  единый  разделительный  комплект

(

C

 ),  который  поставляется  как  опция.  Данный  аксессуар

дает  возможность  присоединять  трубы  дымоотвода

и  воздухоподачи  в  любом  направлении  благодаря

возможности  их  поворота  на  360°.  Этот  тип  дымохода

позволяет  отводить  продукты  сгорания  как  наружу  за

пределы  здания,  так  и  в  коллективный  дымоход.  Приток

воздуха  для  горения  может  осуществляться  со  стороны,

отличной  от  той,  куда  выходит  дымоход.  Разделительный

комплект  крепится  на  верхний  дымоходный  патрубок

(100/60  мм)  котла  и  обеспечивает  отвод  дымовых  газов  и

приток  воздуха  для  горения  по  двум  раздельным  трубам

(80  мм).  Более  подробная  информация  представлена  в

инструкции к аксессуару.

 НЕКОТОРЫЕ  ПРИМЕРЫ  МОНТАЖА  ДЫМОХОДА  И  ДОПУСТИМАЯ  ДЛИНА  УКАЗАНЫ  В  КОНЦЕ  РУКОВОДСТВА  В
ПРИЛОЖЕНИИ

“SECTION” D

 .

  11.  ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

  Электробезопасность  котла  гарантируется  только  при  правильном  заземлении  в  соответствии  с  действующими

нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230

В с заземлением, соблюдая полярность фаза- нейтраль.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.

В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм2 с максимальным диаметром

8  мм.  Чтобы  получить  доступ  к  клеммам,  снимите  переднюю  панель  котла  (прикрепленную  двумя  винтами  в  нижней

части)  и  поверните  панель  управления  вниз;  после  снятия  предохранительной  крышки  вам  станут  доступны  клеммники

M1,  M2,  M3

   для  электрических  соединений.  В  клеммную  колодку  встроены  плавкие  быстрые  предохранители  на  3,15 A

(для их проверки или замены выньте черный держатель предохранителя).

ЭЛЕКТРОСХЕМА ПРИВЕДЕНА В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ

“SECTION” B

 Убедитесь,  что  потребляемая  мощность  всех  устройств,  подсоединенных  к  аппарату,  не  превышала  2А.  Если  она
выше, меж ду данными устройствами и электронной платой котла следует разместить реле.

 Соединения,  имеющиеся  на  клеммных  колодках   M1-    M3   имеют  высокое  напряжение  (230  В).  Перед  соединением
проверьте,  что  оборудование  не  подключено  к  электропитанию.  Соблюдайте  полярность  питания  на  клеммной
колодке  M1 :  L  (ФАЗА) -  N  (НЕЙТРАЛЬ).

  КЛЕММНАЯ КОЛОДКА M1

(L)

  =

Фаза

  (коричневый)

(N)

  =

Нейтраль

  (голубой).

    =

Заземление

  (желто-зеленый).

(1) (2)

  = контакт для

комнатного термостата

 .

 Необходимо  снова  установить  перемычку  на
клеммы   1-2   клеммной  колодки   M1   котла  в  случае,
когда  не  используется  комнатный  термостат
или  когда  подсоединен  пульт  дистанционного
управления,  поставляемый  как  дополнительный
аксессуар.

   КЛЕММНИК M2

Клеммы 1 - 2:

 подсоединение пульта дистанционного управления (низковольтного), поставляемого по запросу.

Клеммы 4 - 5 (общее):

 подключение датчика уличной температуры (поставляется по запросу).

Клеммы 3-6-7-8:

 не используются.

Клеммы 9-10:

 подключение датчика бойлера горячей воды.

 Если котел подключен к системе тёплых полов, монтажник должен установить термостат безопасности, для защиты
системы от перегрева.

 Для  подключения  кабелей  к  клеммным  колодкам,  используйте  специальные  отверстия,  имеющиеся  в  нижней
части котла.

C

G

_

2

2

1

3

1

9

8

177

450

140,5

1

3

4

110

120

110

C

1

9

8

7

6

5

4

3

2

10

L

N

2

1

CG_2096

M2

M1
