  11.1  ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

 Соединения, имеющиеся на клеммной колодке  M1  имеют высокое напряжение (230 В). Перед соединением проверьте,
что  оборудование  не  подключено  к  электропитанию.  Убедитесь  в  соблюдении  правильной  полярности L (ФАЗА)  -
 N (НЕЙТРАЛЬ).

  Для подключения комнатного термостата к котлу действовать, как описано ниже:

•   отключить электрическое питание котла;
•  получить доступ к клеммнику

M1

 ;

•  снять перемычку с контактов

1-2

  и подсоединить провода комнатного термостата;

•  подать электропитание к котлу и проверить, что комнатный термостат работает нормально.

 11.2  АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ

 11.2.1  ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ

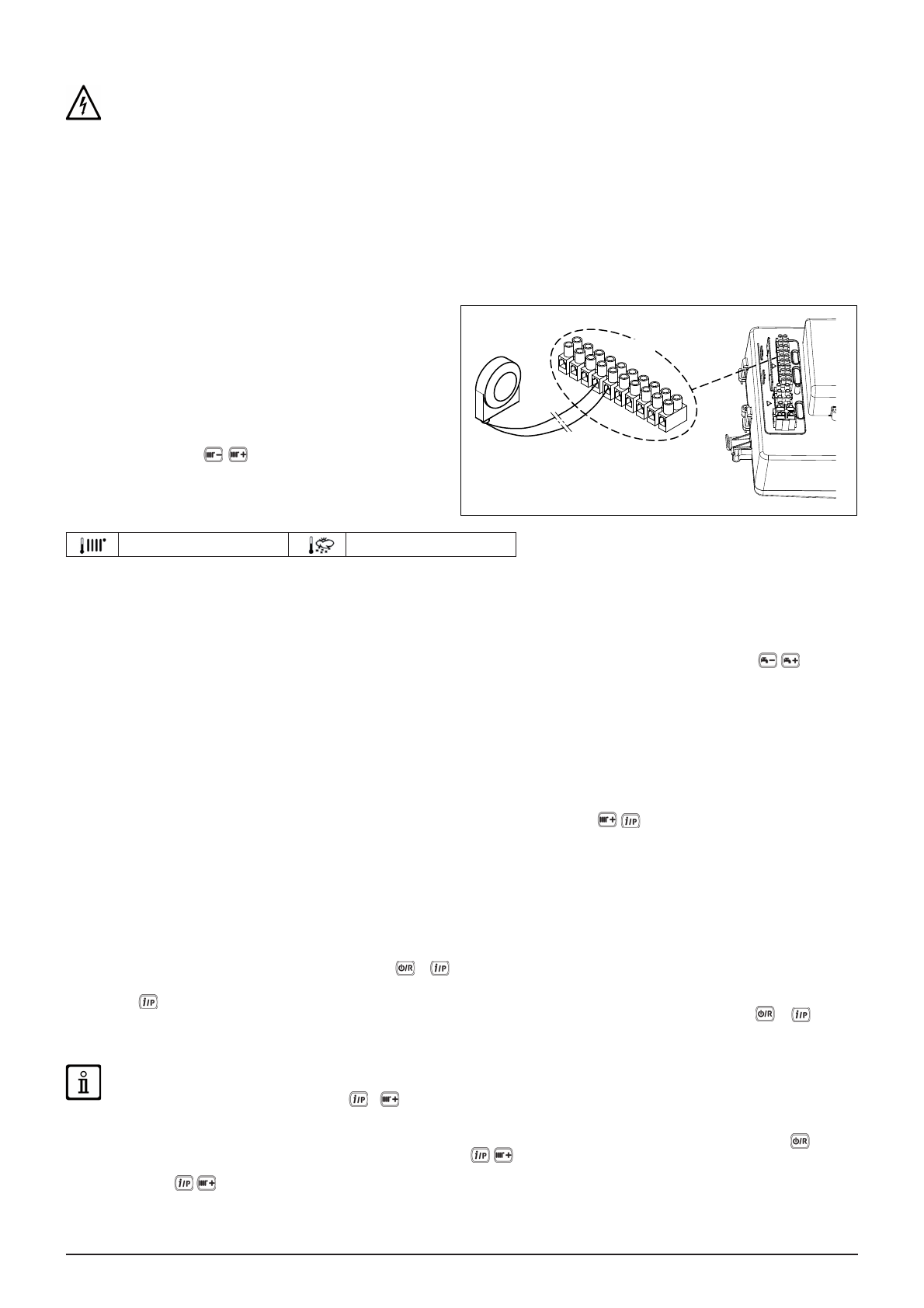

  Подключение  датчика  выполняется  в  соответствии

с  приведенным  рядом  рисунком  (клеммы

4

 -

5

 )  и  с

инструкциями к датчику.

   УСТАНОВКА КЛИМАТИЧЕСКОЙ КРИВОЙ “Kt”

  Когда  к  котлу  подключен  датчик  уличной  температуры,

электронная  плата  регулирует  температуру  воды  на

подаче  в  зависимости  от  заданного  коэффициента

Kt

 .

При  помощи  кнопок

   выберите  нужную  кривую  (от

00  до  90),  используя  график,  приведенный  в  приложении

“SECTION” E

 .

  ОБОЗНАЧЕНИЯ НА ГРАФИКЕ -

“SECTION” E

Температура подачи

Уличная температура

 11.2.2  ВНЕШНИЙ БОЙЛЕР

  Котел  снабжен  всеми  электрическими  компонентами,  необходимыми  для  подключения  внешнего  бойлера.  Схема

гидравлического  подключения  бойлера  приведена  на  рисунке  в  приложении

“SECTION”  F

 .  Подсоедините  датчик

приоритета  ГВС  к  клеммам

9-10

   клеммной  колодки

M2

 .  Чувствительный  элемент  датчика  вставляется  в  специальную

гильзу,  расположенную  внутри  бойлера.  Убедитесь,  что  мощность  теплообмена  на  змеевике  бойлера  соответствует

мощности котла. Температура горячей бытовой воды (+35°C...+60°C) устанавливается с помощью кнопок

  .

ВАЖНО: установите параметр P03 = 05, как описано в главе 14.

  12. СПЕЦИАЛЬНЫЕ ФУНКЦИИ

  12.1  ПЕРВЫЙ ПУСК

  При  первом  пуске  котла  необходимо  выполнить  описанные  ниже  действия.  После  подачи  на  котел  электропитания  на

дисплее появляется код “

000

 ”, аппарат готов к “

первому пуску

 ”.

•   Нажмите одновременно и удерживайте нажатыми в течение 6 секунд кнопки

 ; на дисплее появляется надпись

“

On

 ”, которая по истечении 2 секунд сменяется кодом “

312

 ”. Последний указывает, что функция

удаления воздуха из

системы

  включена. Данная функция длится 10 минут.

•  По  завершении  функции  котел  включается  и  на  дисплее  появляется  код  “

000

 ”,  значение  пусковой  мощности  (в

%

 )

чередуется со значением температуры подачи отопления (в °C). На этой стадии посредством

функции распознавания

типа газа

 , длящейся приблизительно 7 минут, анализируется тип используемого газа. На протяжении данной функции

обеспечьте максимальный теплообмен в режиме отопления или производства горячей бытовой воды (запрос горячей

воды) для предотвращения отключения котла из-за перегрева.

•  Если  к  котлу  подведен  природный  газ,  то  на  дисплее  в  течение  приблизительно  10  секунд  отображается  символ

nG

 .

Теперь котел готов к нормальной работе. Если дисплей отображает символ

LPG

 , нажмите одновременно и удерживайте

нажатыми в течение не менее 4 секунд кнопки

  и

  для выхода из функции без изменения заводских настроек.

•  Если  котел  работает  на  пропане,  то  на  дисплее  появляется  символ

LPG

 .  Нажимайте  в  течение  не  менее  6  секунд

кнопку

     для  подтверждения  типа  используемого  газа.  Если  тип  газа  не  распознан  и  на  дисплее  отображается

символ

nG

 , то нажмите одновременно и удерживайте нажатыми в течение не менее 4 секунд кнопки

  и

 , чтобы

выйти из функции, затем измените параметр

P02=01

 , действуя согласно указаниям главы “НАСТРОЙКА ПАРАМЕТРОВ”

руководства по эксплуатации котла.

 Если  функция  удаления  воздуха  или  распознавания  типа  газа  была  прервана  из-за  прекращения  подачи
электропитания,  то  после  восстановления  питания  необходимо  повторно  включить  функцию  путем
одновременного  нажатия  кнопок

   в  течение  не  менее  6  секунд.  Если  во  время  выполнения  функции

удаления  воздуха  на  дисплей  выводится  неисправность  E118  (низкое  давление  в  гидравлическом  контуре),  то
необходимо восстановить давление при помощи крана подпитки котла. При прерывании функции распознавания газа по
причине какой-либо неисправности (например, E133 – отсутствие газа) выполните сброс нажатием кнопки

 , затем

одновременно нажмите в течение не менее 6 секунд кнопки

  для повторного включения функции. Если функция

распознавания газа прерывается из-за перегрева, то для ее перезапуска нажимайте одновременно в течение не менее
6 секунд кнопки

 .

Производитель выпускает данный котел протестированным и отрегулированным для работы на ПРИРОДНОМ газе.

В  течение  работы  функции  распознавания  газа  соотношение  воздух-газ  при  горении  увеличивается  на  небольшой
промежуток времени.

1

9

8

7

6

5

4

3

2

10

M2

SIEMENS

QAC34

CG_2172
