РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
24
Рис. 18
подача в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления

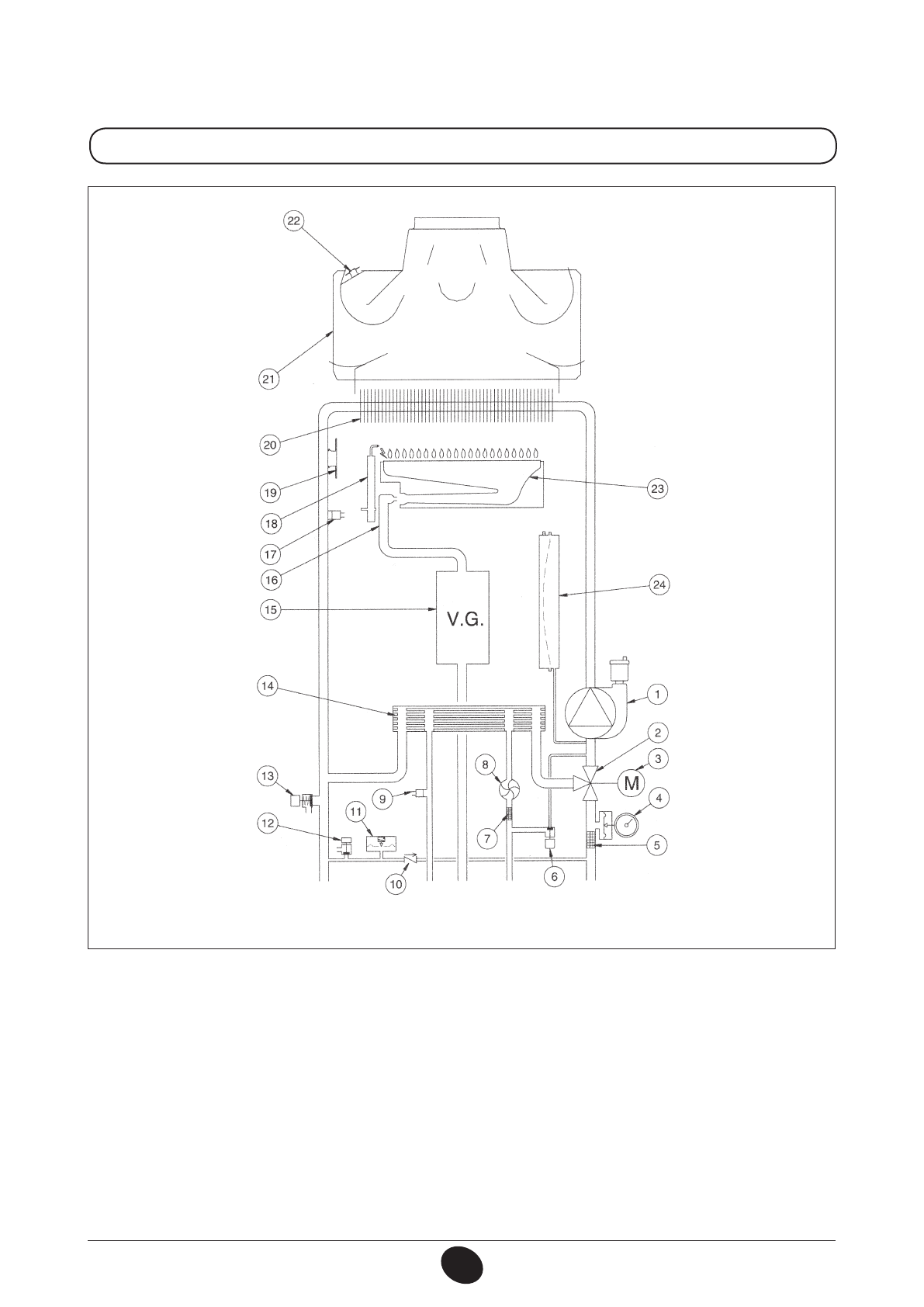

Обозначения:
сбросной предохранительный клапан (3 бар)
пластинчатый теплообменник системы ГВС
газовый клапан
рампа подачи газа с форсунками
датчик температуры контура отопления
электрод зажигания/контроля пламени
термостат перегрева
первичный теплообменник
дымовой колпак
термостат –
датчик контроля тяги
горелка
расширительный бак
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
Циркуляционный насос с автоматическим
воздухоотводчиком
трехходовой клапан
мотор трехходового клапана
манометр
съемный фильтр на обратке контура отопления
вентиль заполнения системы отопления
съемный фильтр на входе контура ГВС
датчик протока контура ГВС
датчик температуры контура ГВС
перепускной клапан на автоматическом байпасе
реле минимального давления
кран слива теплоносителя из котла
