23
7658828.02 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

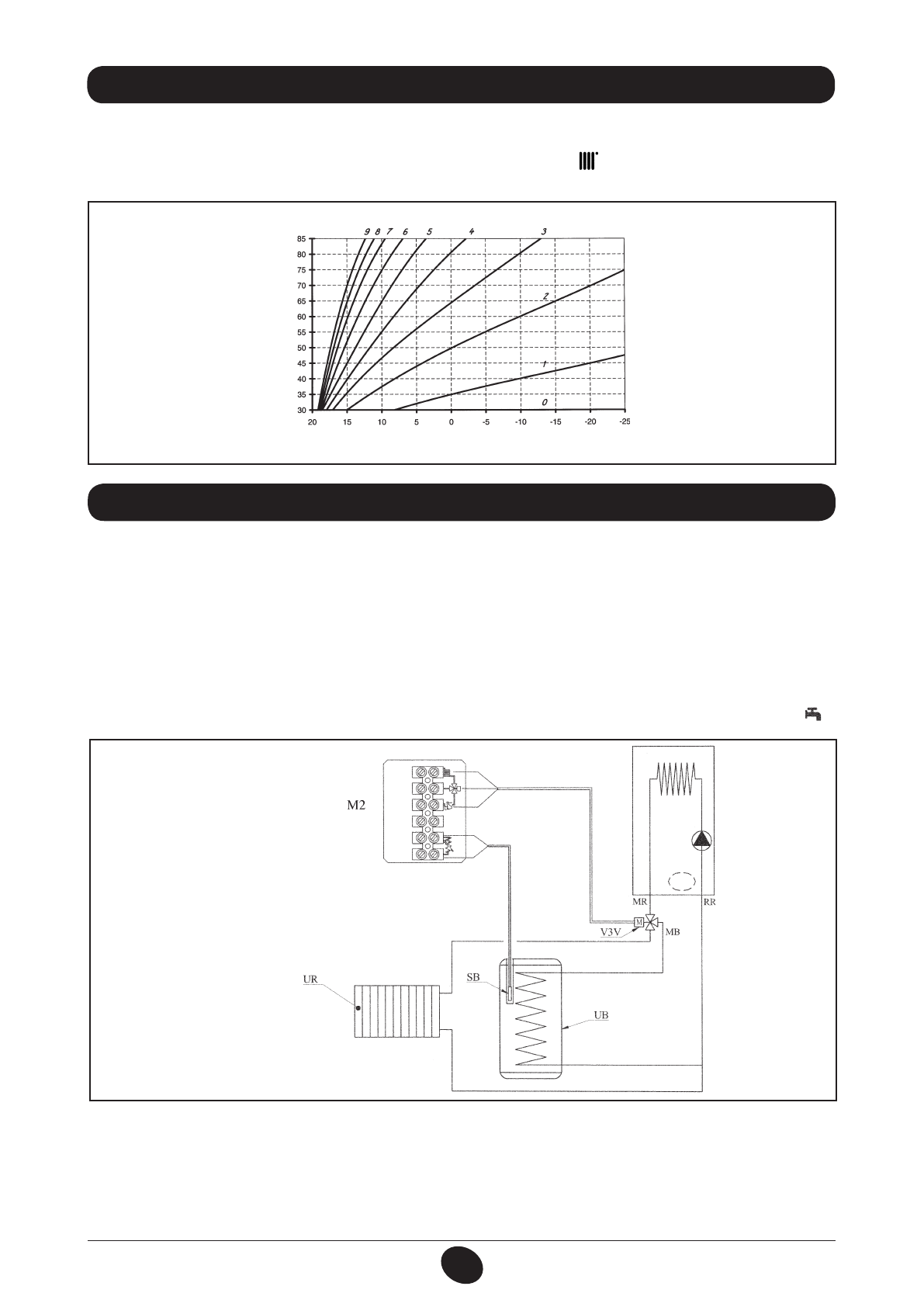

26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ
Из проводов, которые выходят из приборного щитка, два провода КРАСНОГО цвета оснащены изолированными ножевыми
контактами Подсоединить датчик уличной температуры к данным проводам.
При подсоединенном датчике уличной температуры с помощью кнопок
+/-
требуется установить номер кривой,
определяющей зависимость температуры в системе отопления от температуры наружного воздуха (график 2).
TM = температура воды на подаче в систему отопления
Te = температура наружного воздуха
График 2
0505_3002
TM
Te
Кривая
27. ПРИСОЕДИНЕНИЕ ВНЕШНЕГО БОЙЛЕРА
(для моделей 1.24 F)
Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.
ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА
К котлам моделей 1.24 F может быть присоединен внешний бойлер. При выполнении гидравлического присоединения
руководствуйтесь гидравлической схемой, приведенной на рис.14.
Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки М2.
Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера.
Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления котла с помощью кнопок
+/–
.
Рис. 14
0807_3101 / C
G_2085
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
UB – БОЙЛЕР
UR – СИСТЕМА ЦЕНТРАЛЬНОГО
ОТОПЛЕНИЯ
V3V –ТРЕХХОДОВЫЙ КЛАПАН
M2 – КЛЕММНАЯ КОЛОДКА
SB – ДАТЧИК ПРИОРИТЕТА ДЛЯ
КОНТУРА ГВС
MR – ПОДАЧА В СИСТЕМУ
ОТОПЛЕНИЯ
MB – ПОДАЧА В БОЙЛЕР
RR – ВОЗВРАТ ИЗ СИСТЕМ
ОТОПЛЕНИЯ / ГВС
ВНИМАНИЕ:
Проверьте, чтобы параметр
F03 = 03
(параграф 21).
ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.24 F)
Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции
о подсоединении трехходового клапана смотри в руководствах, прилагаемых к комплекту.
РУК
О
ВО
ДС
ТВ
О
ДЛЯ
ТЕХНИЧЕСК
О
ГО
ПЕР
С
О
НА
ЛА
