7658828.02 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
Обратите внимание!
При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте
прохода трубы сквозь стену здания, согласно действующим законам, правилам и нормативам.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.
17. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ
18. ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
• открыть доступ к клеммной колодке подключения электропитания (рис.9), в соответствии с инструкциями, изложенными
в предыдущем параграфе;
• снять перемычку с клемм 1 и 2 клеммной колодки;
• протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам
(1) и (2);
• включить электропитание котла.

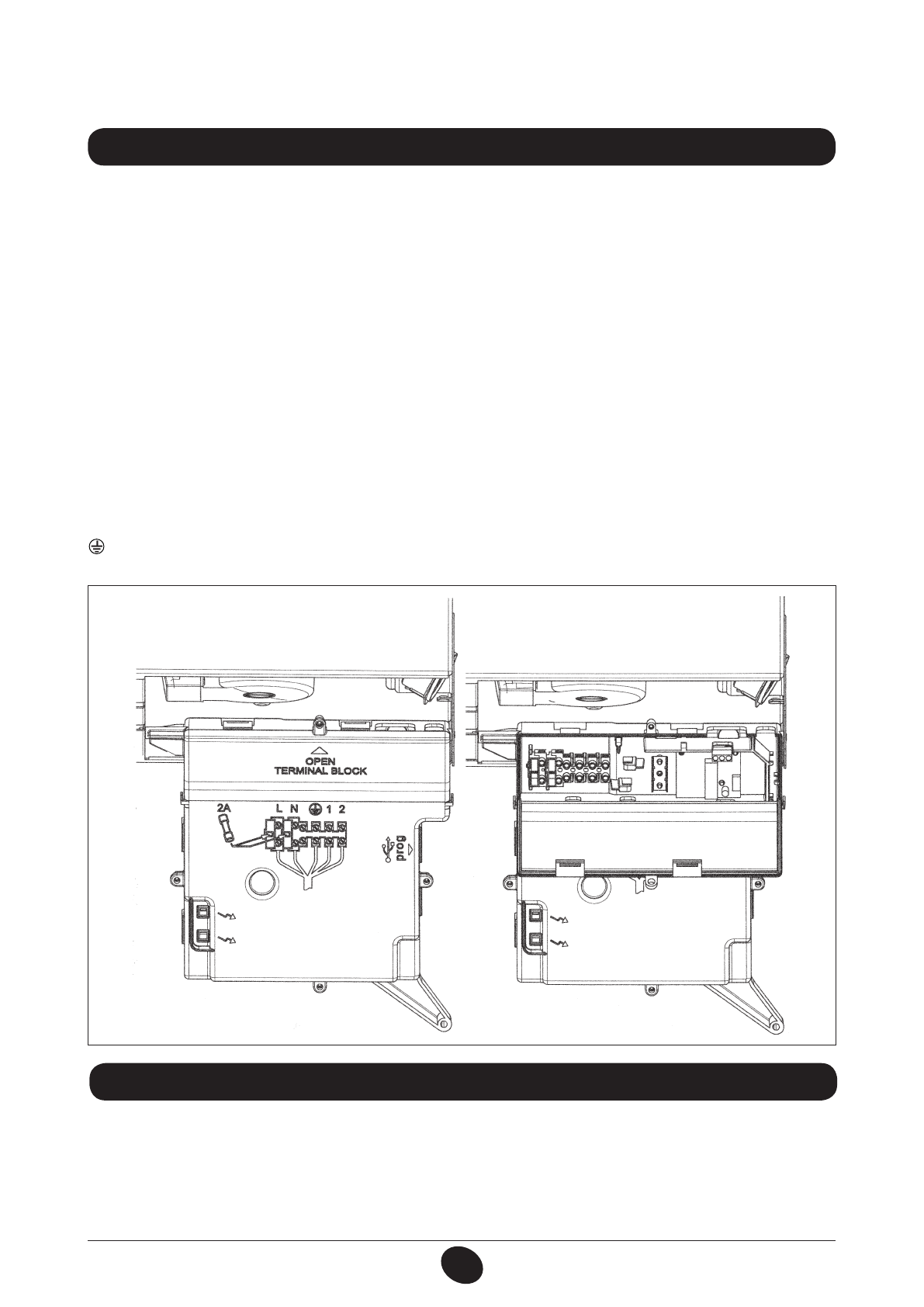

Рис.9
0712_1208 / C
G_2008
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими законами,
правилами и нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм
2
и максимальным диаметром 8мм.
…доступ к клеммной колодке электропитания котла
• двухполюсным выключателем отключите подачу питания к котлу;
• отвинтите два винта, крепящих панель управления к котлу;
• поверните панель управления;
• для доступа к контактам снимите крышку (рис. 9).
В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель
предохранителя).
Внимание:
убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).
Обозначение клемм
(L) = фаза, коричневый провод
(N) = нейтраль, голубой провод
= земля, желто-зеленый
(1) (2) = клеммы подключения комнатного термостата
