22
7658828.02 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

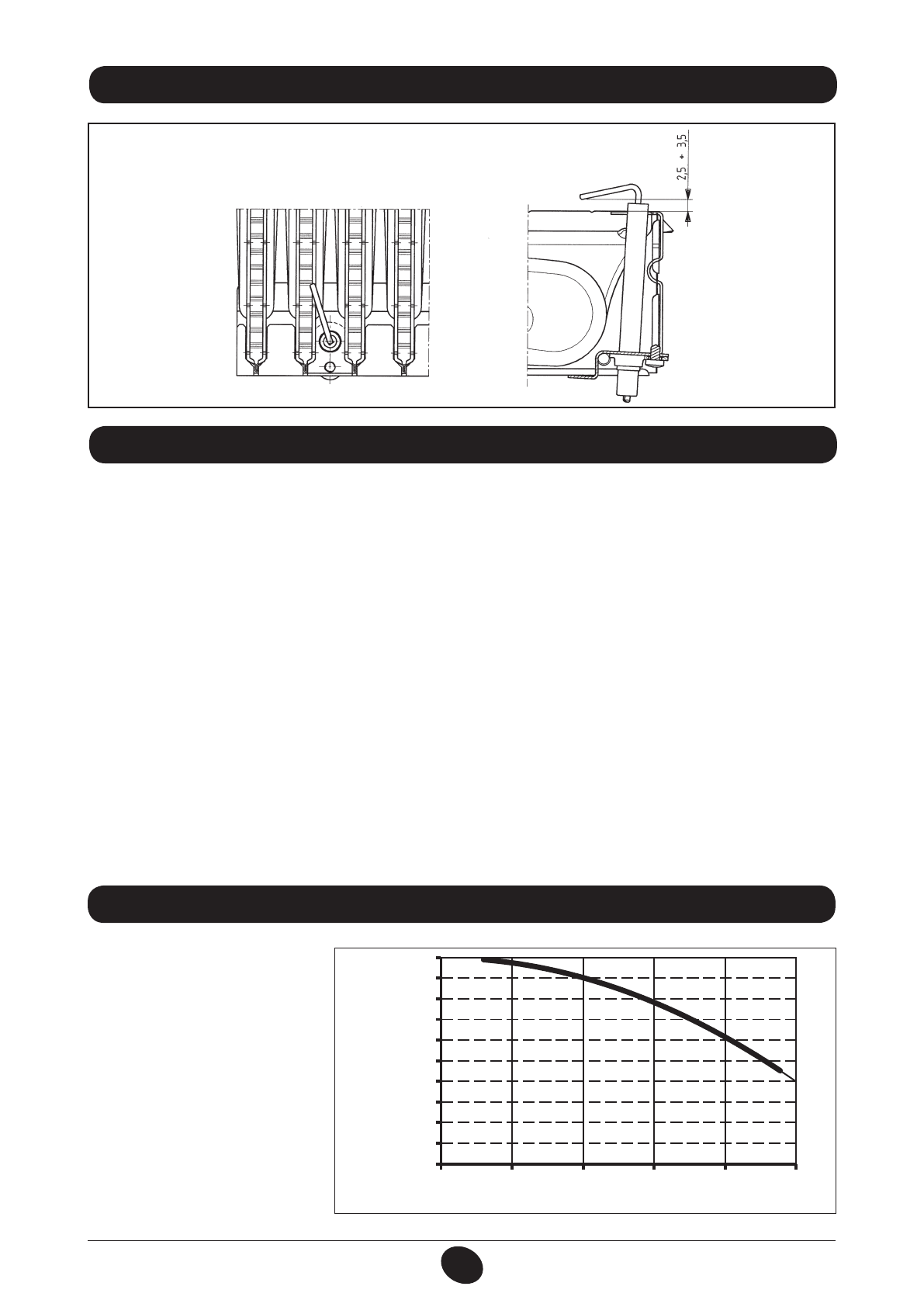

23. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ – ДАТЧИКА ПЛАМЕНИ
Рис.13
9912070100
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на
коаксиальной входной муфте.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.
Примечание:
для регулирования максимальной мощности смотри главу 19.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.
24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ
25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР
В ы с о к о п р о и з в о д и т е л ь н ы й н а с о с
п од х од и т д л я у с т а н ов к и в л ю б ой
о т о п и т е л ь н о й о д н о т р у б н о й и л и
двухтрубной системе. Встроенный в
него клапан воздухоотводчик позволяет
э ф ф ективно уда лять находящийся
в о т о п и т е л ь н о й с и с т е м е в о з д у х .
Нижеприведенные х арактерис тики
у ж е у ч и т ы в а ю т г и д р а в л и ч е с к о е
сопротивление элементов котла.
График 1
Расход (л/час)
На
пор (м в
од. с
т.)
1602_1805.eps
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
0
200
400
600
800
1000
