7221797.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

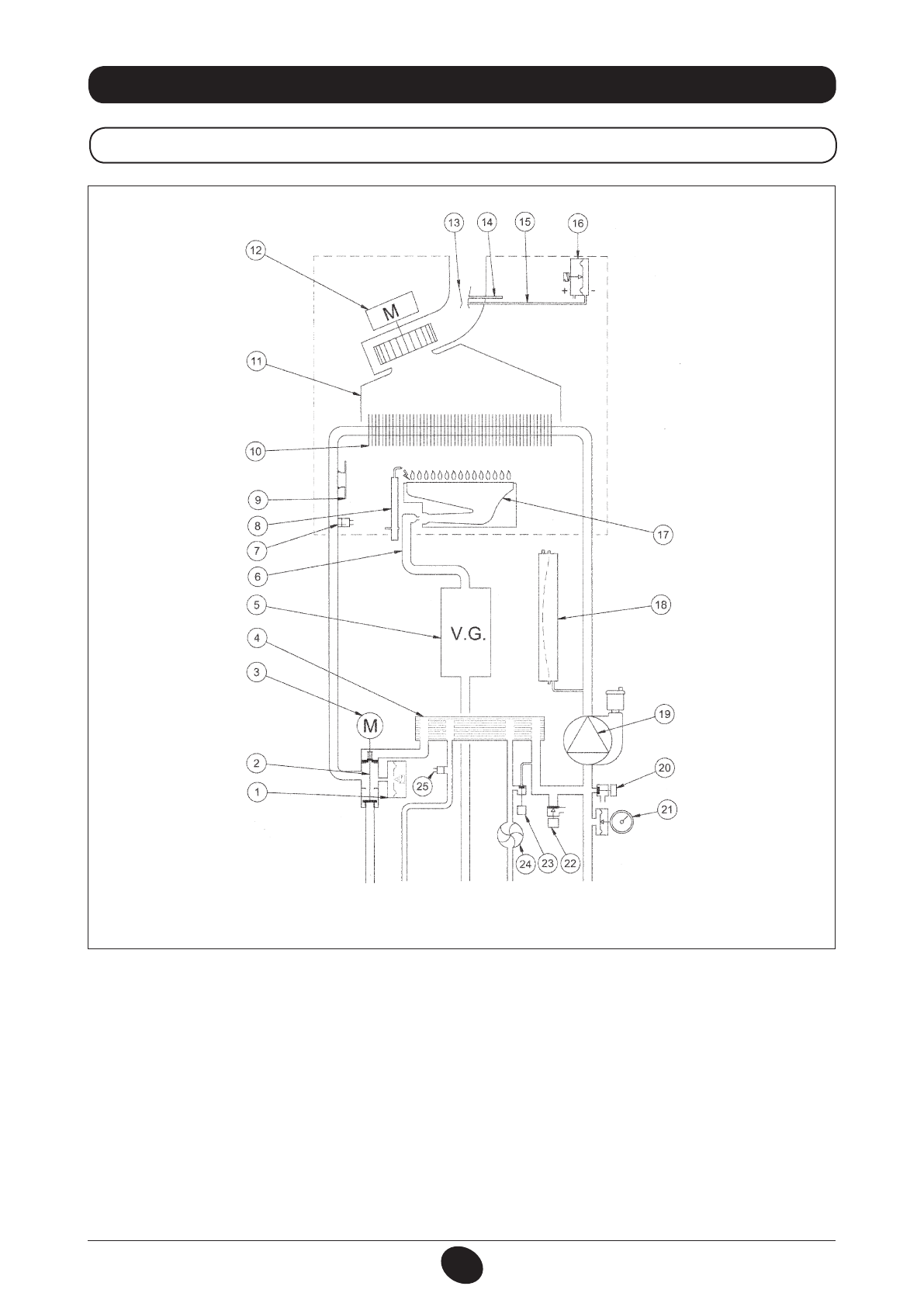

32. ФУНКЦИОНАЛЬНЫЕ СХЕМЫ
24 F
Обозначения:
устройство Вентури
точка положительного давления
точка отрицательного давления
пневмореле – датчик тяги
горелка
расширительный бак
насос с автоматическим воздухоотводчиком
кран слива воды из котла
манометр
сбросной предохранительный клапан (3 бар)
кран заполнения системы отопления
датчик приоритета контура ГВС
датчик температуры (тип NTC) контура ГВС
13
14
15
16
17
18
19
20
21
22
23
24
25
1
2
3
4
5
6
7
8
9
10
11
12
гидравлический прессостат
трехходовой клапан
мотор трехходового клапана
сбросной предохранительный клапан (3 бар)
(автоматическом байпасе)
газовый клапан
рампа подачи газа с форсунками
датчик температуры (тип NTC) контура отопления
электрод зажигания/контроля пламени
термостат перегрева
первичный теплообменник
дымовой колпак
вентилятор
Рис. 15
подача в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления
CG_2005 / 1001_2201
