РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.
Регулировка проема в трубе забора
воздуха
Данная настройка нужна для оптимизации
производительности котла и параметров
сгорания.
Муфту забора воздуха можно установить
слева или справа от дымохода; ее можно
поворачивать для регулировки потока
воздуха в зависимости от суммарной
длины воздуховода и дымохода.
Д л я у м е н ь ш е н и я п о т о к а в о з д у х а
п о в е р н и т е м у ф т у п р о т и в ч а с о в о й
стрелки, для увеличения потока воздуха
поворачивайте ее в обратную сторону.
Для оптима льной нас т ройки можно
использ ов ать ана лиз атор прод уктов
сгорания, измеряющий содержание СО
2
в продуктах сгорания при максимальной
мощности. Если содержание СО
2
низкое,
подачу воздуха постепенно регулируют,
добиваясь содержания СО
2
, приведенного
в таблице.
Д л я п р а в и л ь н о г о п о д к л ю ч е н и я
и и с п о л ь з о в а н и я а н а л и з а т о р а
воспользуйтесь прилагаемым к нему
руководством.

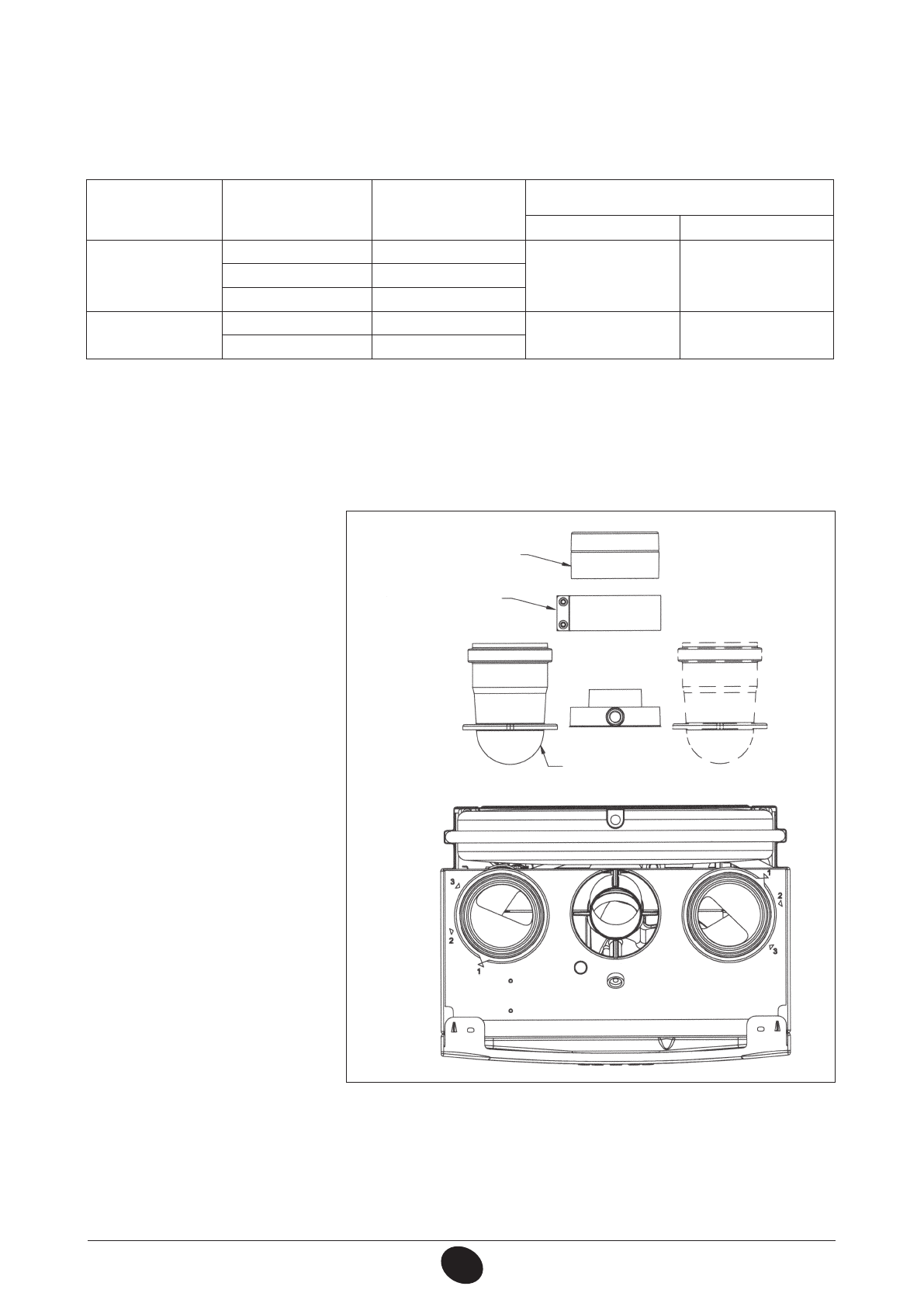

Рис.8
0809_0201 / C
G_2045
переходни для отвода
продуктов сгорания
крепежн
ы
й зажим
му
ф
та за
бо
ра воздуха
Модель котла
(L1+L2)
Положение
регулятора
Содержание СО
2
,%
G20
G31
24 F
1.24 F
0 ÷ 4
1
7,2
8
4 ÷ 18
2
18 ÷ 30
3
1.14 F
0 ÷ 4
1
4,9
5,5
4 ÷ 30
2
Характеристики
