86
7221797.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

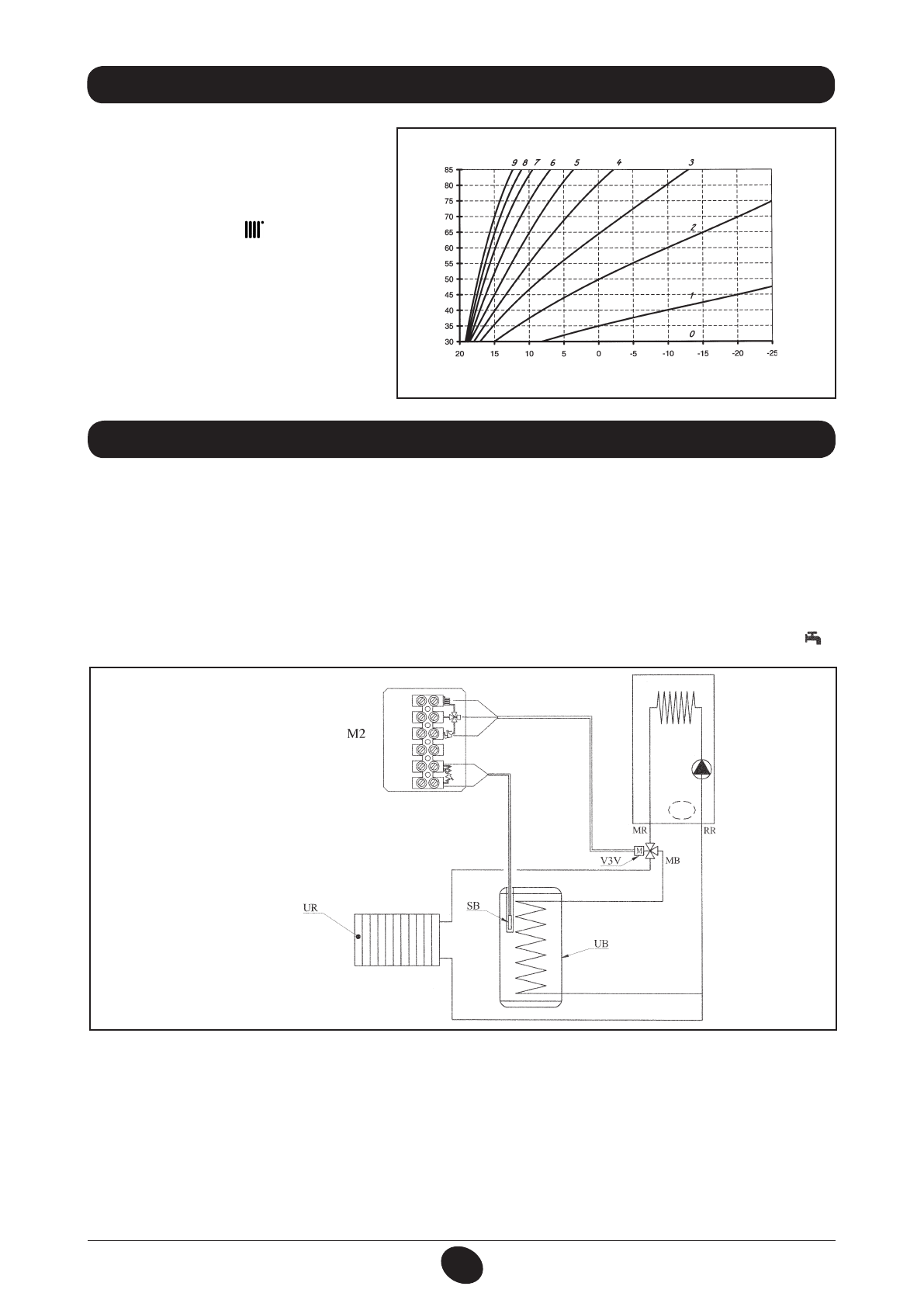

26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ
27. ПРИСОЕДИНЕНИЕ ВНЕШНЕГО БОЙЛЕРА
(для моделей 1.24 F – 1.24 – 1.14 F – 1.14)
Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.
ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА
К котлам моделей 1.24 F – 1.24 – 1.14 F – 1.14 может быть присоединен внешний бойлер.
Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки М2.
Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера.
Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления котла с помощью кнопок
+/–
.
Рис. 13
0807_3101 / C
G_2085
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
UB – БОЙЛЕР
UR – СИСТЕМА ЦЕНТРАЛЬНОГО
ОТОПЛЕНИЯ
V3V –ТРЕХХОДОВЫЙ КЛАПАН
M2 – КЛЕММНАЯ КОЛОДКА
SB – ДАТЧИК ПРИОРИТЕТА ДЛЯ
КОНТУРА ГВС
MR – ПОДАЧА В СИСТЕМУ
ОТОПЛЕНИЯ
MB – ПОДАЧА В БОЙЛЕР
RR – ВОЗВРАТ ИЗ СИСТЕМ
ОТОПЛЕНИЯ / ГВС
ВНИМАНИЕ:
Проверьте, чтобы параметр
F03 = 03
(параграф 21).
ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.24 F – 1.24 – 1.14 F – 1.14)
Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции
о подсоединении трехходового клапана смотри в руководствах, прилагаемых к комплекту.
Из проводов, которые выходят из приборного
щитка, два провода КРАСНОГО цвета оснащены
и з о л и р о в а н н ы м и н о ж е в ы м и к о н т а к т а м и
Подсоединить датчик уличной температуры к
данным проводам.
При подсоединенном датчике уличной температуры
с помощью кнопок
+/-
можно установить
заданный коэффициент дисперсии Kt (график 2).
TM = температура воды на подаче в систему отопления
Te = температура наружного воздуха
График 2
Кривые „kt“
0505_3002
Te
TM
Характеристики
